反激电源原边测量：PKDV508E 差分探头实战

被测物：65W QR 反激电源（QR 准谐振 + 同步整流，原边 OB2202CPA，副边 OB2007MP，PQ2625 变压器，输出 20V/3.25A）；

测量设备：PKDV508E 高压差分探头、RIGOL DS1000Z 示波器、两台万用表、直流电子负载、交流调压器、功率计。

“　安 全 与 操 作 流 程　”

1. 1. 安全判断与档位选择。
   被测原边是市电热地，必须使用差分探头，普通单端探头接地夹严禁接触原边。根据母线电压选择 100X 档（最大 ±800V），Vgs 测量用 10X 档。
2. 2. 探头比设置。
   示波器菜单中的探头比设置必须与探头拨档一致，否则读数相差 10 倍。每更换一次测点都要核对。
3. 3. 单点接入。
   每轮只接一个测点，探针固定牢靠后再上电；先接后上电，杜绝带电移动探针。
4. 4. 放电与换点。
   换点前对母线电容 C2 放电并用万用表验证电压降至安全值，再拆装探针。
5. 5. 四工况采集。
   依次完成 85V/220V × 轻载 1A / 满载 3.25A 四种工况的 Vds 与 Vgs 波形捕获，逐张记录。

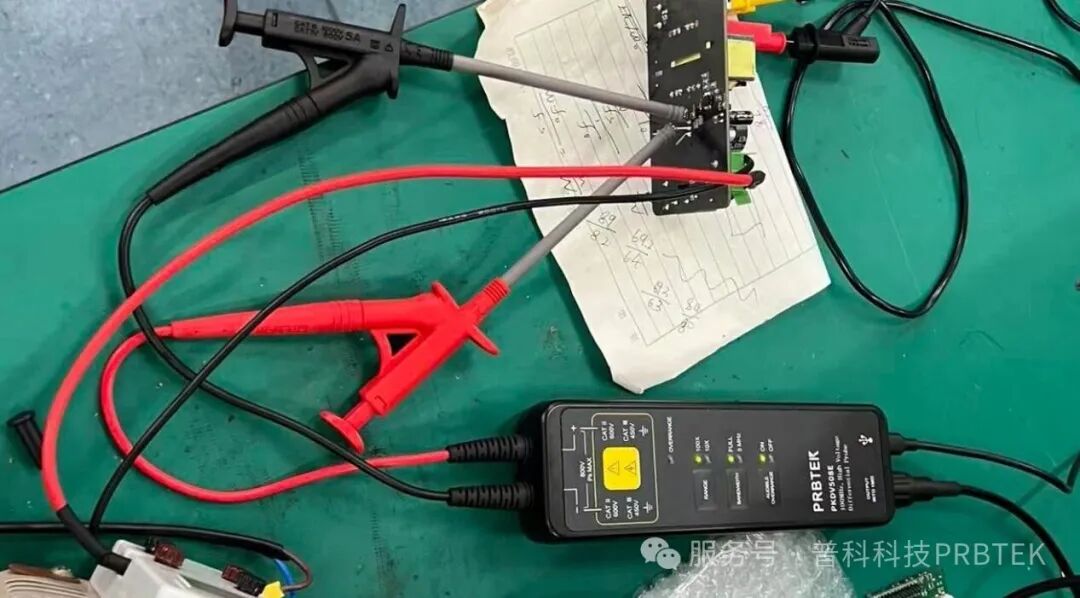

实测接线：PKDV508E 双探针接原边 MOS，BNC 输出接示波器（实拍）

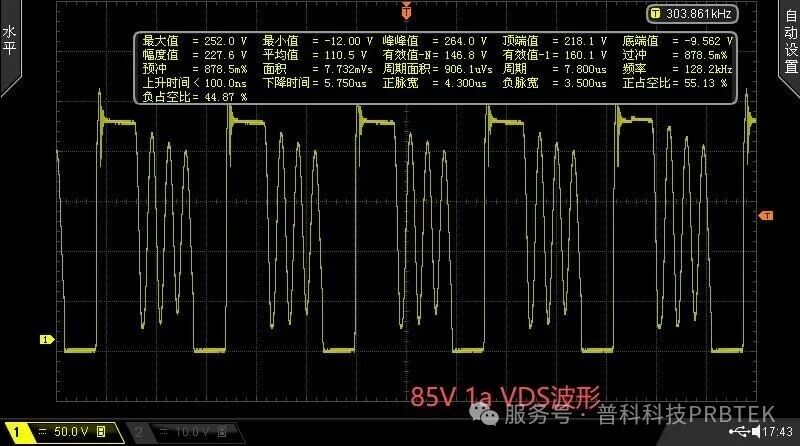

85V 轻载 Vds（实测波形）

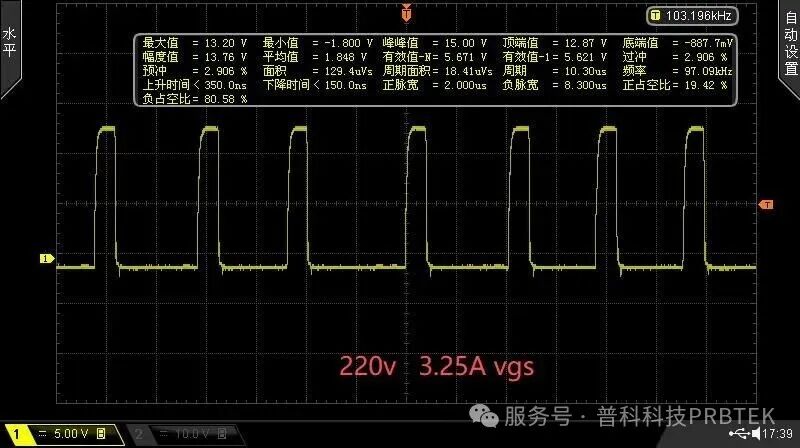

220V 满载 Vgs（实测波形）

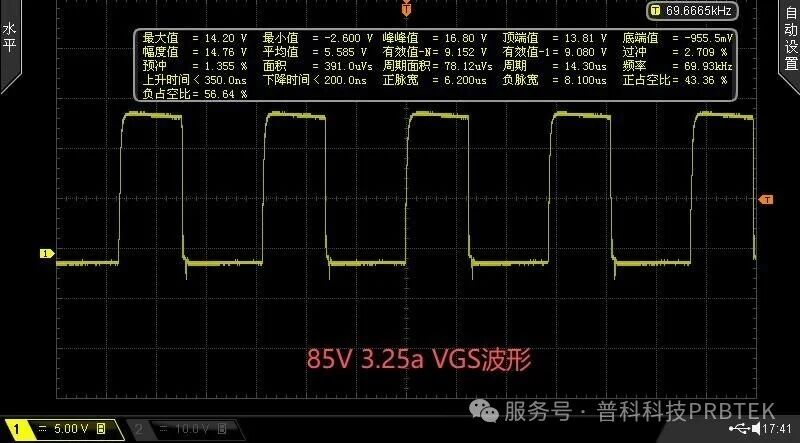

85V 满载 Vgs（实测波形）

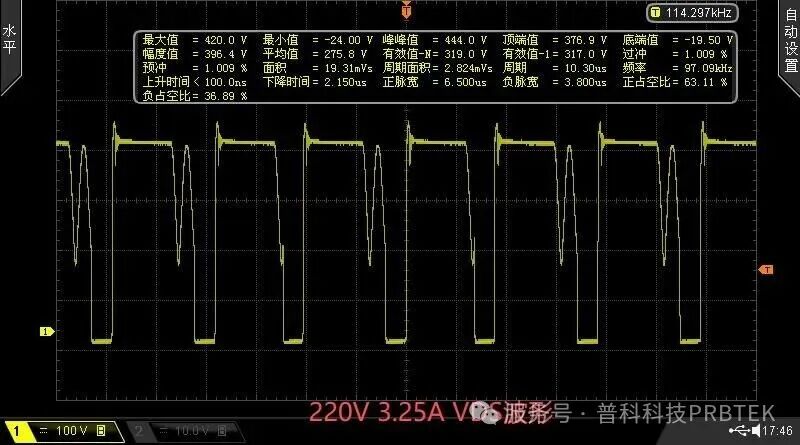

220V 满载 Vds（实测波形）

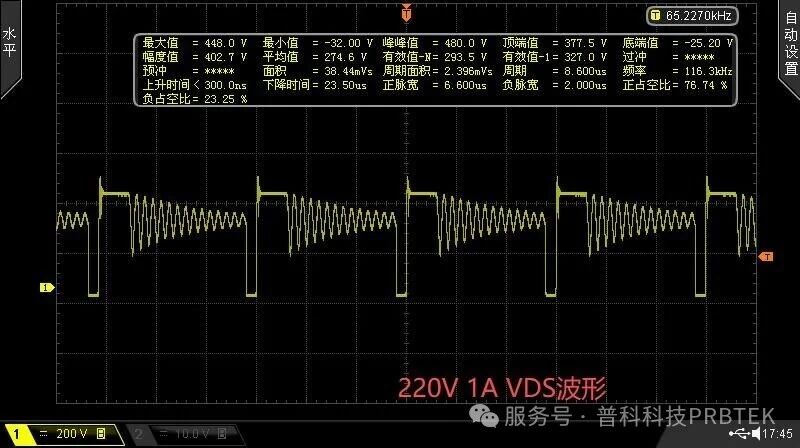

220V 轻载 Vds（实测波形）

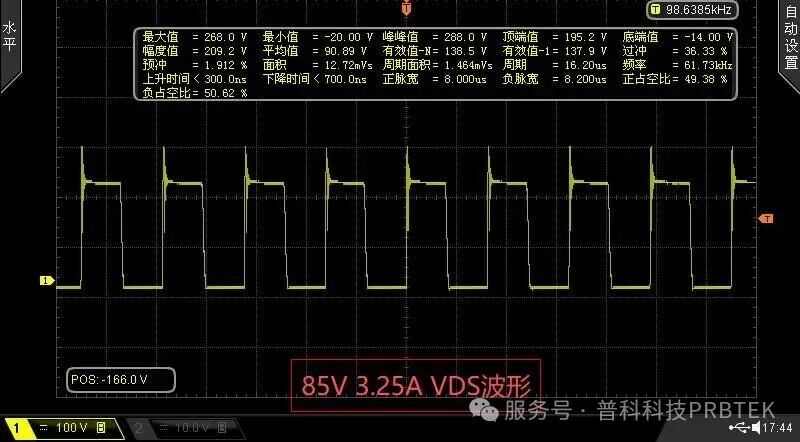

85V 满载 Vds（实测波形）
