接上期内容，本期将分别介绍不同种类的高精度电流传感器。
1. 高精度的钳式电流传感器

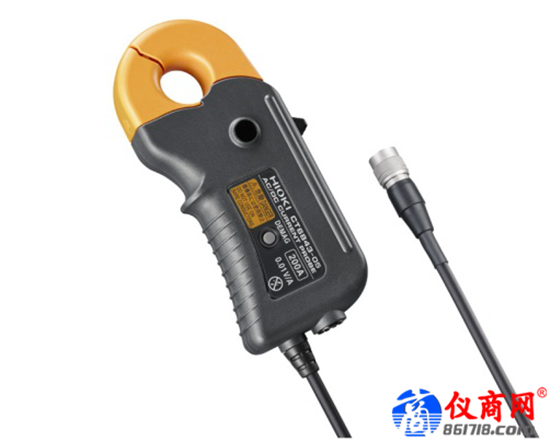

图 6: 高精度钳式电流传感器 CT6843
前期内容中，讲述了一般的钳式电流传感器，由于开口构造，精度和测量结果的重现性不是很好，在这一章节里将介绍图6所示我们公司的高精度钳式电流传感器CT6843(200 A额定)的特性的一部分。 图7～图9是和相同量程的我们公司的贯通式电流传感器CT6863(200 A额定)的特性比较。我们公司的钳式电流传感器具有与贯通式电流传感器非常接近的特性。可充分利用于高精度的功率测量。
钳式电流传感器之所以具备这样的性能，主要原因是除了开口部分以外，采用了周边均一以及将磁阻抑制到最小程度的开口构造。有意识的设计成和贯通式一样的磁芯周边均一的构造。
另外，我们公司的钳式电流传感器不仅重视性能方面，也重视操作性。从开关到锁定的动作可用单手轻松完成。而且在各种环境下都能使用，适用-40℃～+85℃的温度范围，在高温环境下的汽车发动机舱等严酷环境下使用也没有问题。
更加值得一提的是，我们公司提供的功率计是电流传感器专用设计。因此，功率计能够直接供电给电流传感器，并能够自动识别电流传感器。最适合与功率计组合进行高精度、宽频的功率测量。
图 7:线性图

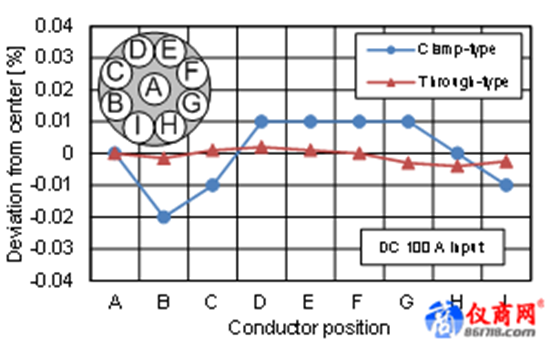

图 8: 导体位置的影响

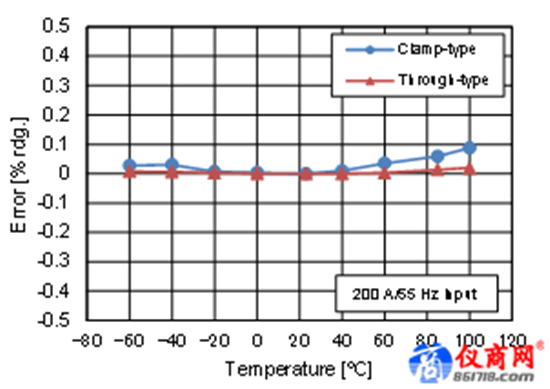

图 9: 增益-温度特性
2. 宽频钳式电流传感器

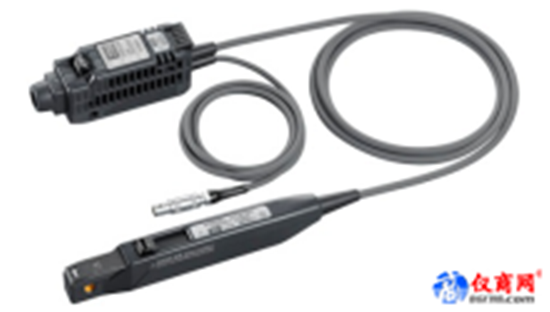

图 10: Wideband current sensor CT6701
我们的宽频电流传感器，如前面所述与高精度的电流传感器相比有测量频率范围广，干扰低的优点。其中，我们公司提供的拥有最高的电流-输出电压转换率（以下称为输出率）和频率范围(图11) 的CT6701(图10)是最适合观测过渡响应电流波形和浪涌电流等高速响应波形，或含有各种各样频率成分的微小电流波形的电流传感器。
宽频电流传感器如前面所述，是使用薄膜霍尔元件零磁通方式的AC/DC电流传感器。核心的霍尔元件是采用我们公司自己开发生产的薄膜霍尔元件。
通过采用与以往产品相比大幅度降低干扰的薄膜霍尔元件，实现了输出率1V/A(是通常的10倍)和低干扰性。 图12显示的就是以往产品的比较。因此，对小型马达等汽车电气部件的控制电流mA波形，可以进行更精细的观测。另外， 具有120MHz(-3dB)的宽频，与示波器等波形观测仪器连接使用，可以观测到含有各种频率成分的电流波形。比如，用于观测功率转换和马达控制使用的开关回路的控制电流和负载电流，可观测高速脉冲开关的半导体器件的电流波形或纹波波形等。

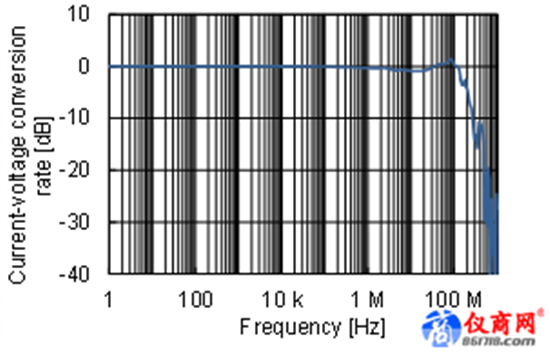

图 11: CT6701 幅频特性(典型)

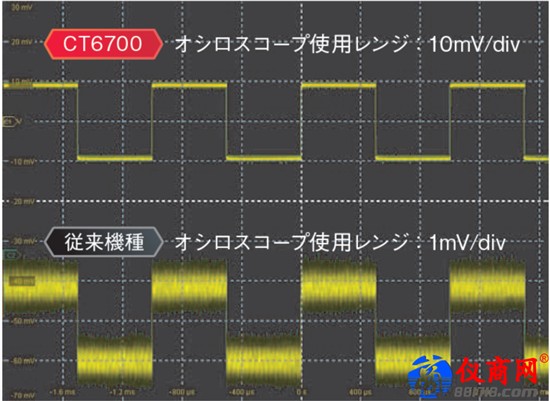

图 12: 20ｍＡp-p波形(与我们公司以往产品的比较)
3. 结语
本文共分三期聚焦于我们公司持续研发电流传感器超过40年的历史，介绍了零磁通方式的检测原理，电流传感器的选型要点，以及使用时的注意事项和特性的一部分。在要求高精度、宽频电流测量的功率电子领域里，如果能在测量电流时对您有所参考帮助，对我们来说将会感到十分荣幸。
