LY15060为在线式1553B总线电缆网络测试仪，用在内外场飞机航电系统的维护和维
修场景中，以在线测试1553B总线电缆，定位和排除电缆故障。LY15060由测试主机
和手持终端构成，测试主机采用便携式加固笔记本结构，内建1553B总线分析模块，
手持终端采用手持式结构，集成一路双冗余1553B远程终端（RT）接口，并内建直流
电阻测试、绝缘电阻测试和阻抗测试功能。
2.特性
可选1M或者4M总线速率
支持GJB5186.5中的以下测试项目
物理连接测试：
包括开路、短路和极性测试（芯线是否反接）
短截线直流电阻测试
屏蔽层绝缘电阻测试
短截线特性阻抗测试
总线衰减测试
总线耦合器衰减测试
总线间隔离测试
波形过零点畸变测试
波形畸变测试
波形对称性测试
数据通路测试
主机集成如下功能
一路双冗余多功能MIL-STD-1553B控制器
可同时作为一个BC、一个MT和31个RT。
总线波形分析模块
用以捕获和分析总线波形
总线波形合成模块
用以实时合成总线波形。
远程终端集成如下功能
一个MIL-STD-1553B远程终端（RT）
内置总线波形合成模块用以实时合成总线波形，用以配合主机来测试
电缆网的交流电气特性。
直流电阻测试模块
用以测量电缆网短截线的直流电阻，测量精度为10mΩ。
阻抗测试模块
用以测量短截线的特性阻抗，测量精度为1%FS。
绝缘电阻测试模块
绝缘电阻测试电压为250VDC。
完全自主设计
测试仪主机和手持终端的软硬件及结构均为自主设计，为售后的维护
和维修提供有力保障。

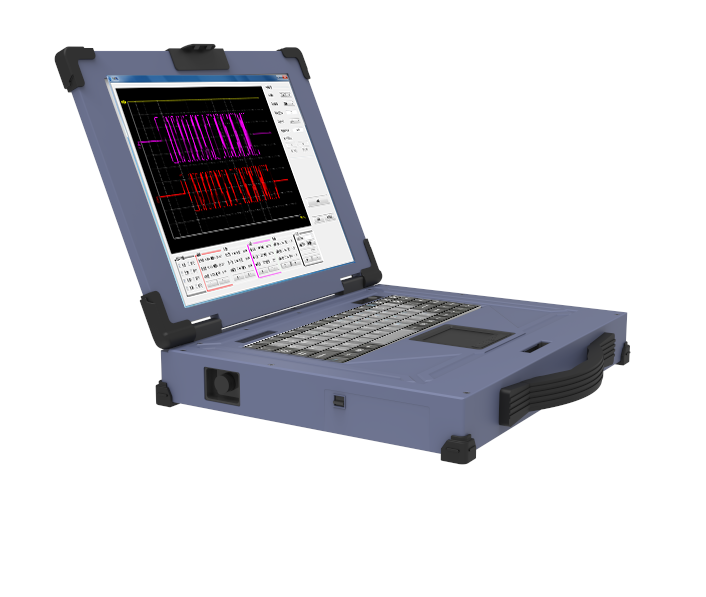

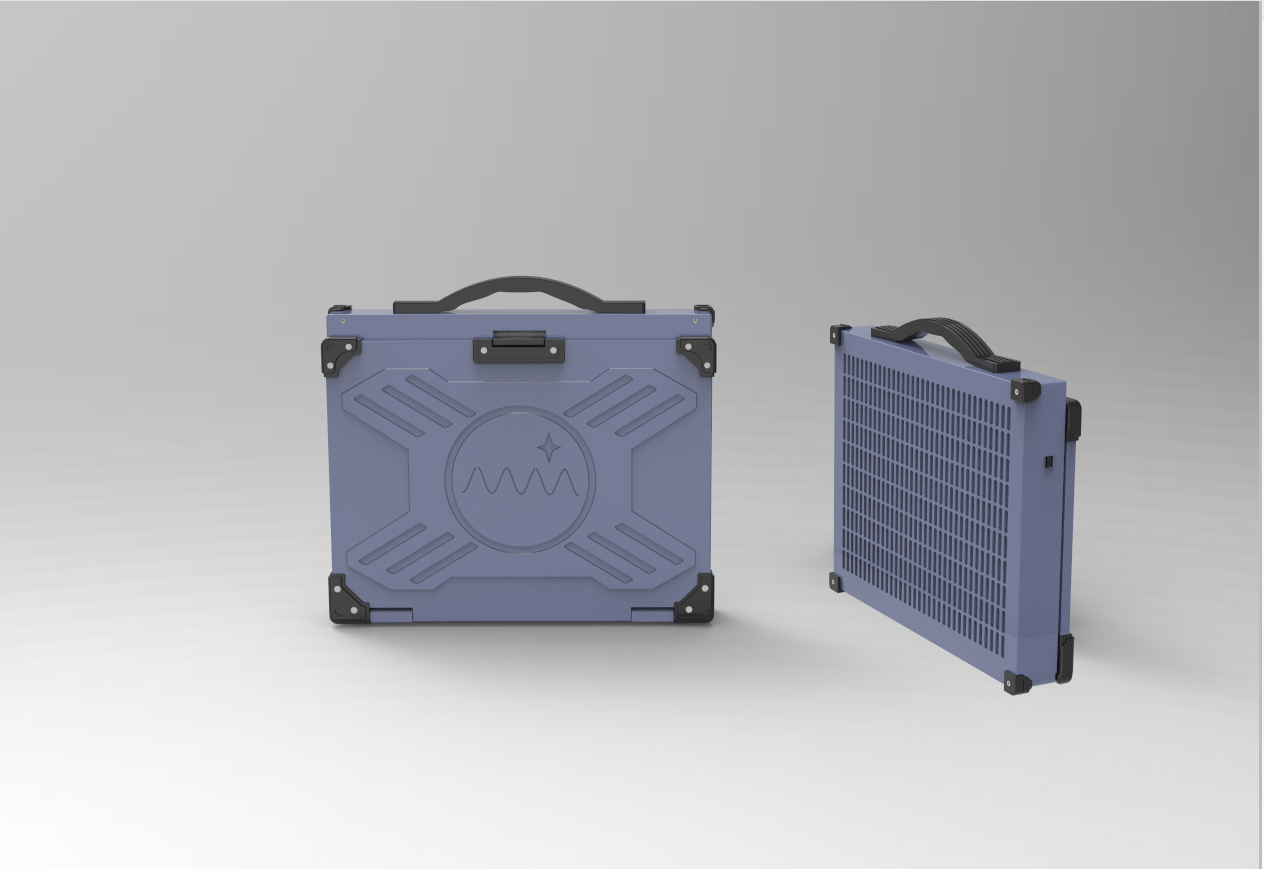

3.主机
主机内集成一路双冗余1553B总线分析接口，总线分析接口通过总线波形合成模块来
调节输出的总线波形参数，并通过总线波形分析模块来分析接收到的总线波形参数，
如峰峰值、过零点偏差和幅度畸变等。
除了总线波形的合成和总线波形的分析功能外，总线分析接口还可实现
MIL-STD-1553B总线的仿真功能，内建的多功能MIL-STD-1553B总线控制器可同时
仿真1个BC、1个MT和31个RT。
4.手持终端
远程终端提供直流电阻、交流阻抗和绝缘电阻测量接口，同时通过J599内置的两个
8#同轴连接器来引出一路双冗余1553B RT接口。手持终端上设计有单色点阵液晶屏，
用以显示测量数据以及终端状态，并通过按键来操作手持终端。
5.典型应用
LY15060用于飞机内外场维修领域，用以在线测试1553B总线电缆网，分析、定位和
排除总线电缆故障，测试时，将测试主机和手持终端分别连接到被测总线电缆网络的
短截线节点上。
在日常的维护和检修过程中，可以只用手持终端来检测电缆网通过测量电缆网短截线
的直流电阻、短截线的特性阻抗以及屏蔽层和芯线的绝缘电阻，即可发现和排除80%
以上的电缆网故障。
