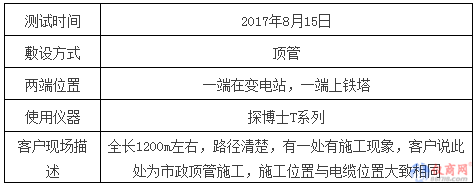

1.测试准备

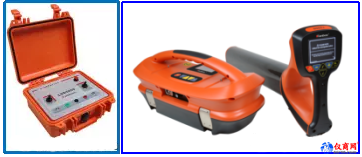

图1 使用仪器
2.测试原理
（1）音频信号感应法
用音频信号发生器向电缆中注入一特定频率的音频电流信号，该电流信号在电缆周围就会产生音频磁场，通过传感器线圈接收这一特定频率的音频磁场，经磁声或磁电转换为人们容易识别的声音信号或其它可视信号，即可探测出电缆的路径。
（2）测试方法一：直连法

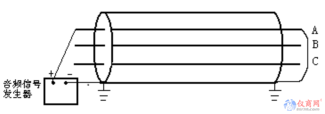

图2所示的是通过相和金属护层之间注入信号的接线方式，其他的还有通过金属护层和大地之间、相和大地之间等几种注入信号的接线方式。
（3）测试方法二：夹钳法（耦合法）
通过耦合夹钳卡住电缆本体（要求两端铠装必须接地），可带电查找电缆路径。

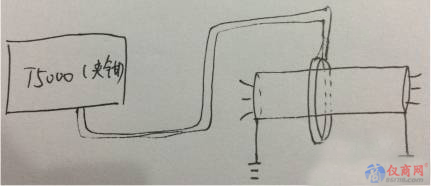

图3 耦合法接线示意图
3.测试方法原理
电流流经金属导体时，就会产生相应的磁场。图3所示的是向线芯与金属护层之间注入电流信号的接线等效电路图，从图中可知，电流从线芯进入，经金属护层与大地返回。线芯与金属护层都是金属导体，通过电流时都会产生相应的磁场，但线芯与金属护层中的电流方向是相反的，其产生的磁场方向也必是相反的，如果两者中的电流值相等，磁场就会相互抵消，在电缆周围就不会有相应的磁场。
所以，如想使电流信号在电缆周围产生磁场，流经线芯与金属护层的电流值就不能相等，必须有一部分电流从其它导体分流，这里的其它导体就是大地，从大地中分流的电流I，是路径探测的关键，I，越大，电缆周围的磁场就越大。
小提示：
（1）相对耦合法，直连法给电缆施加信号较强，推荐优先使用直连法，且使用相和大地之间注入信号的接线方式（铠装悬空）；
（2）由于110kV电缆的护层存在一定感应电压，采用耦合夹钳的接线方式时，不可将夹钳钳口完全闭合，否则会在环形夹钳上形成感应电流损坏仪器，此时在闭合钳口垫上一张薄纸片即可；
（3）采用直连法（金属护层和地之间注入信号的接线方式）时更不能直接接线，此时可增加一个信号发生器LVD5000屏蔽此感应电压，防止损坏设备或造成干扰。
4.测试过程
（1）由于电缆全长1200m，考虑到信号衰减问题，决定采用直连法（金属护层和地之间注入信号的接线方式）并配合LVD5000测试该电缆路径及埋深。
（2）采用直连法时须跟大地构成回路，因此如图5所示，要想测试结果更加准确，测试点只能取在①、③或④处，但由于①端在变电站，人不方便进入，因此，只能在两处交叉互联箱处施加音频信号。
图5 护层接地方式示意图
（3）将测试点取在③处的交叉互联箱，③-②、③-⑤均有完好的测试回路，f选择8.19kHz进行测试。
图6 直连法接线图
（4）未知电缆井的查找。该电缆敷设路段之前为顶管区域，且在两交叉互联箱之间存在一些电缆井，但因道路建设，电缆井先已被埋入地下，由下图7所示，根据顶管特点，通过测量电缆深度可以确定电缆井的大致位置。
图7 电缆顶管示意图

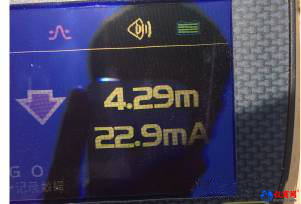

图8 顶管内中间位置测量图
图9 电缆井上方测量图
5.测试总结
（1）使用直连法测量之前，可以先用万用表交流电压挡测量交叉互联箱处护层的感应电压大小，若电压小于25V（T5000发射机保险丝熔断电压），则可以不使用LVD5000，直接直连到电缆护层即可；
（2）不论使用何种测试方法，测试时必须保证接地回路的完好，否则会使测试结果误差偏大。
