本文导读
带宽够高，采样够快，但测出来的值准不准？仅有高分辨率还不够，频率一变、偏置一加、噪声一大，精度往往随之劣化。本文结合实测数据，从ADC架构、宽频精度、偏置稳定性、噪声抗扰角度，看ZUS5000系列示波器如何让“测得准”真正落地。

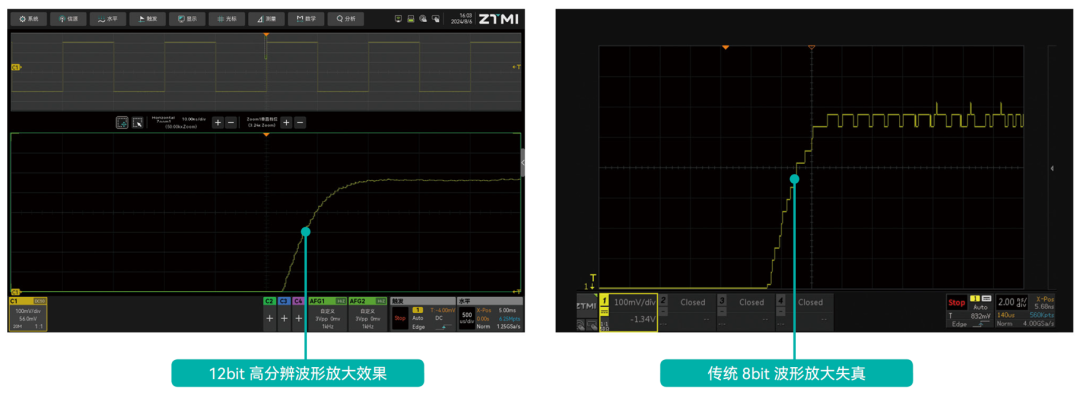

ADC位数：精准测量的起点

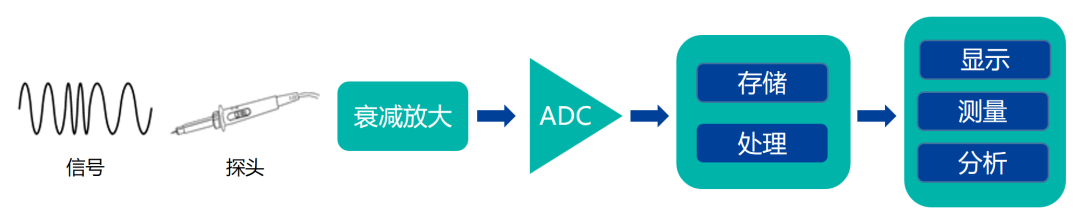

示波器精度怎么样才是好

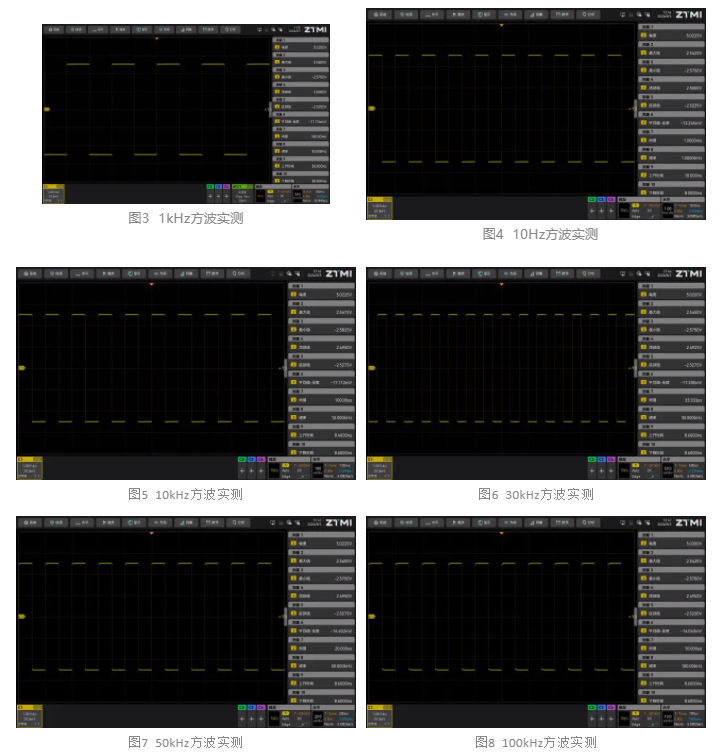

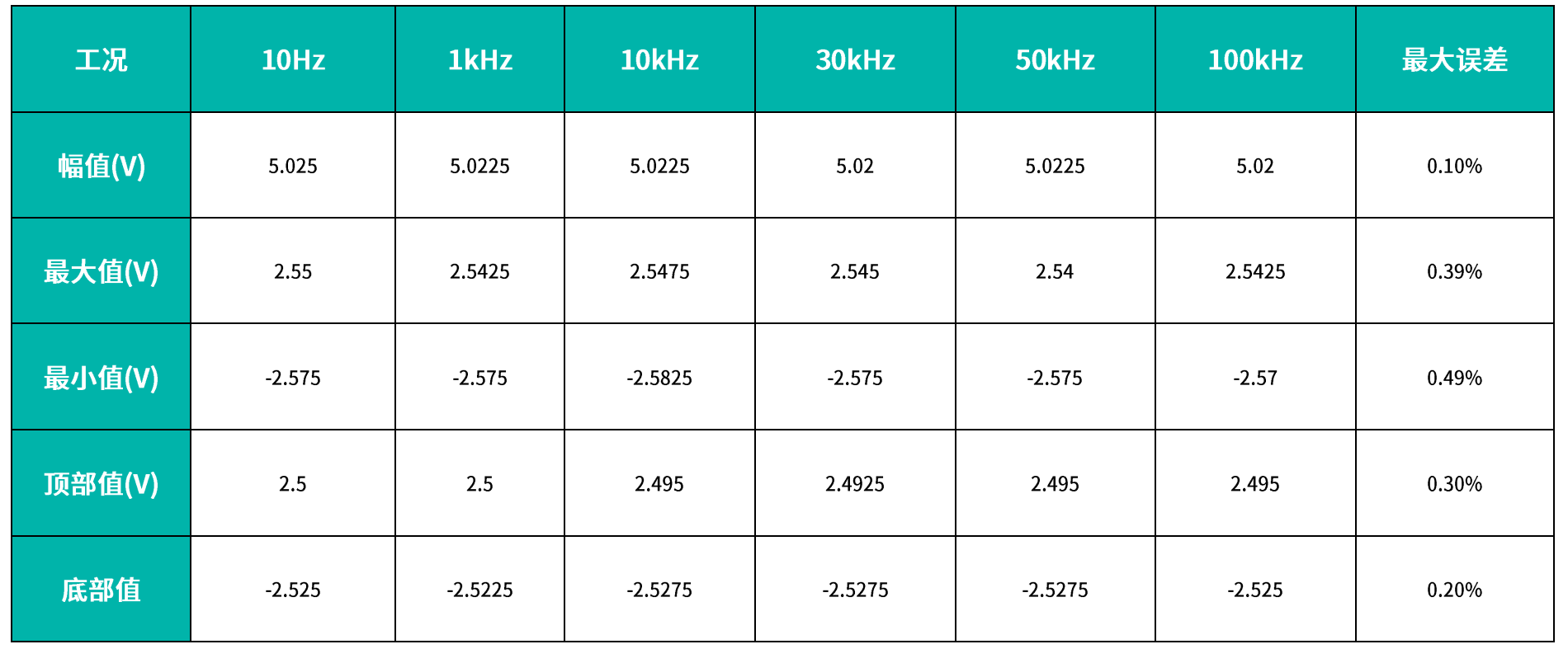

10Hz~100kHz全频段，精度一致
国标校准要求示波器在1kHz方波下达到标称精度，满足即视为达标。但实际被测信号的频率是多变的，如果仅在1kHz下精度达标，而在其他频率下明显下降，测量结果的可信度就要大打折扣。

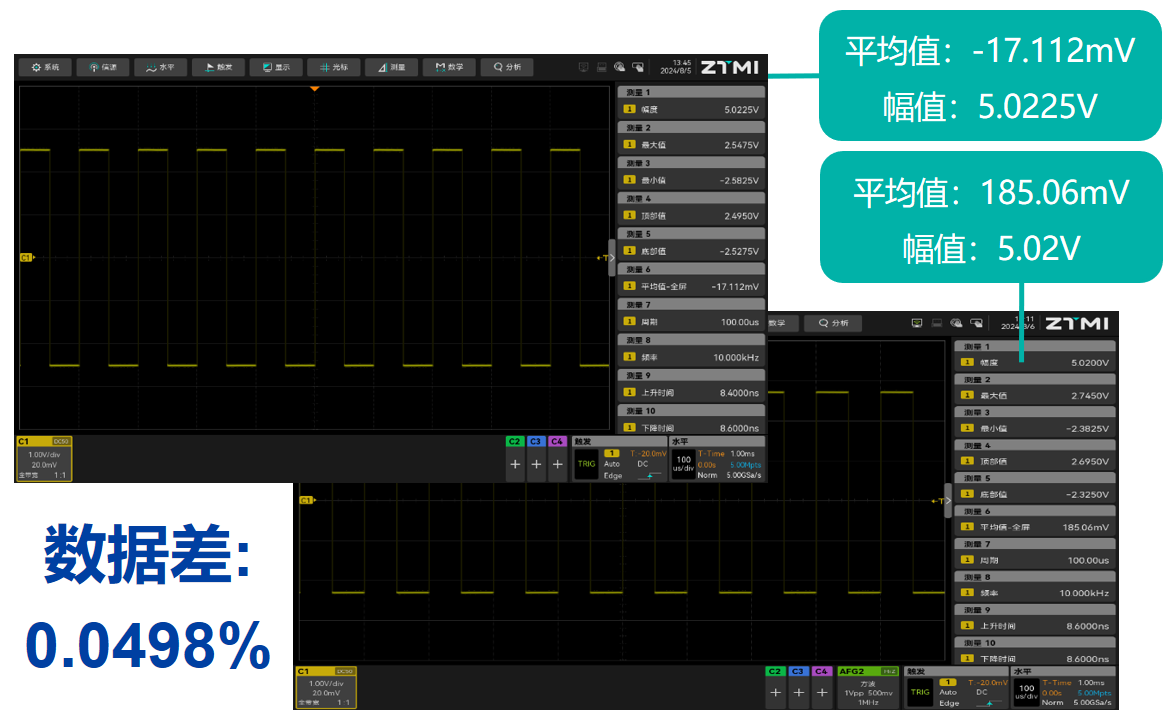

直流偏置下的精度稳定性
高位数ADC为测量精度提供基础保障，但ADC本身并非完全线性的器件。当被测信号叠加不同的直流偏置时，ADC的非线性特性可能导致幅度测量结果产生偏差。这也是工程师在实际使用中经常遇到的问题：同一信号在不同直流偏置条件下，测量值出现明显差异。
ZUS5000系列示波器针对这一问题，通过专利校正算法对ADC非线性进行补偿，实测数据显示，不同直流偏置条件下，幅度测量结果保持良好一致性。
噪声环境下的测量可靠性

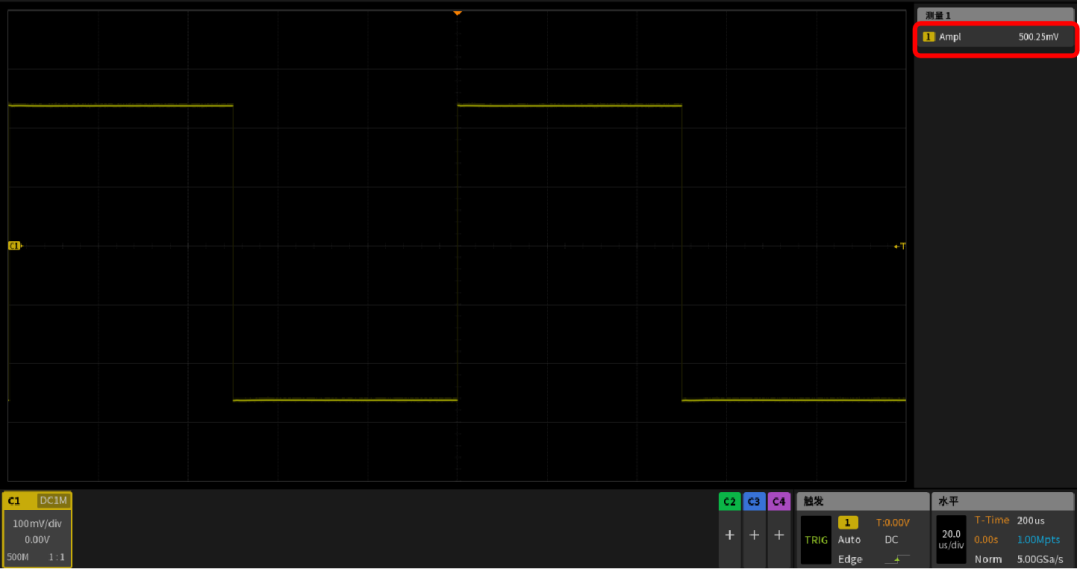

图10 无噪声实测500.25mV

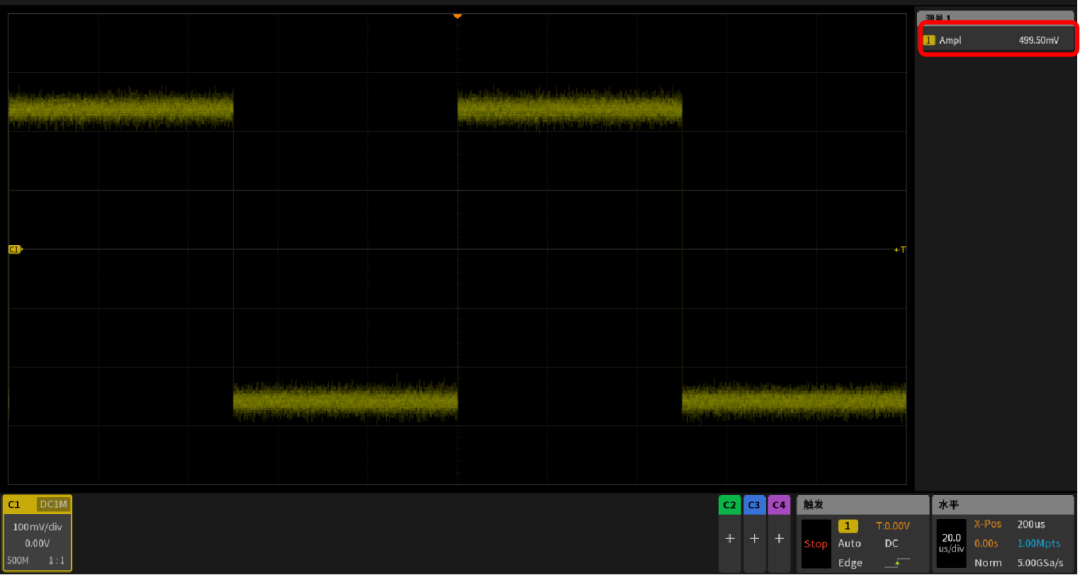

图11 高噪声实测499.5mV
结 语
12位ADC奠定分辨率基础，宽频精度设计覆盖10Hz~100kHz，专利算法应对偏置漂移和噪声干扰：ZUS5000系列示波器从硬件到算法，让测量结果经得起验证。
