在调试高速电路时，我们常常会遇到信号波形畸变、过冲、振铃或者系统输出功率不足、灵敏度下降的问题，这些问题的背后，一个最常见且关键的原因就是——阻抗失配。当发送端与传输线之间、传输线与接收端之间出现阻抗不匹配时，就会发生反射，这些反射信号会破坏原有的输出信号，并叠加在原始输出信号中，从而出现上述一系列问题。

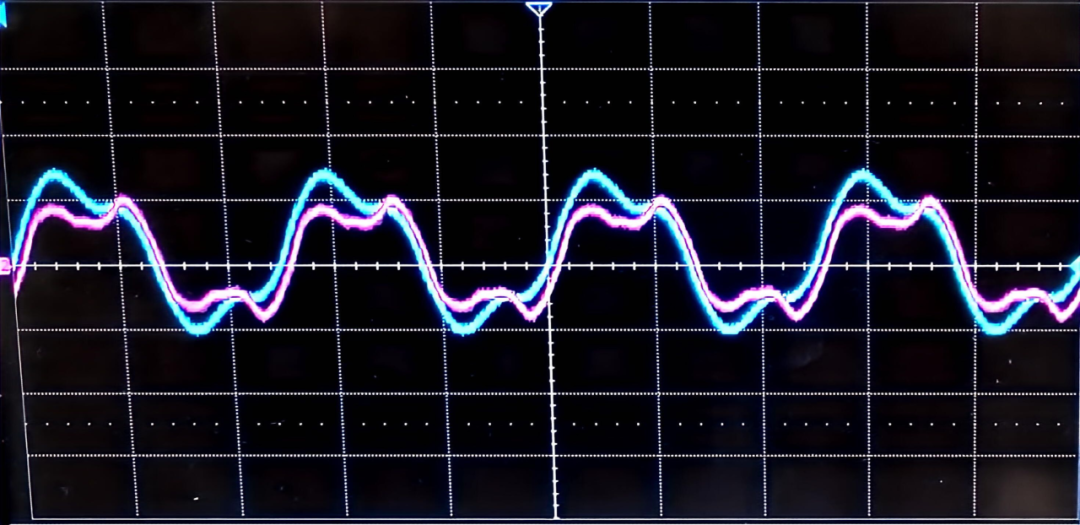

图1信号反射引起的畸变
本文将从原理出发，系统阐述阻抗匹配如何影响信号，以及如何在工程中实现匹配。
1、什么是阻抗？
阻抗是复数，用Z来标识。Z=R+jX，其中实部为电阻，虚部为电抗，容抗和感抗合称电抗。
在实际应用中，信号源并不是一个理想的源，它也有阻抗；传输线有特性阻抗，特性阻抗由分布电感、电容决定，与长度无关，当信号波长与导线长度一样时，导线视为传输线。
2、什么是阻抗匹配？
阻抗匹配的定义：信号源的阻抗=传输线的特性阻抗=负载阻抗，即

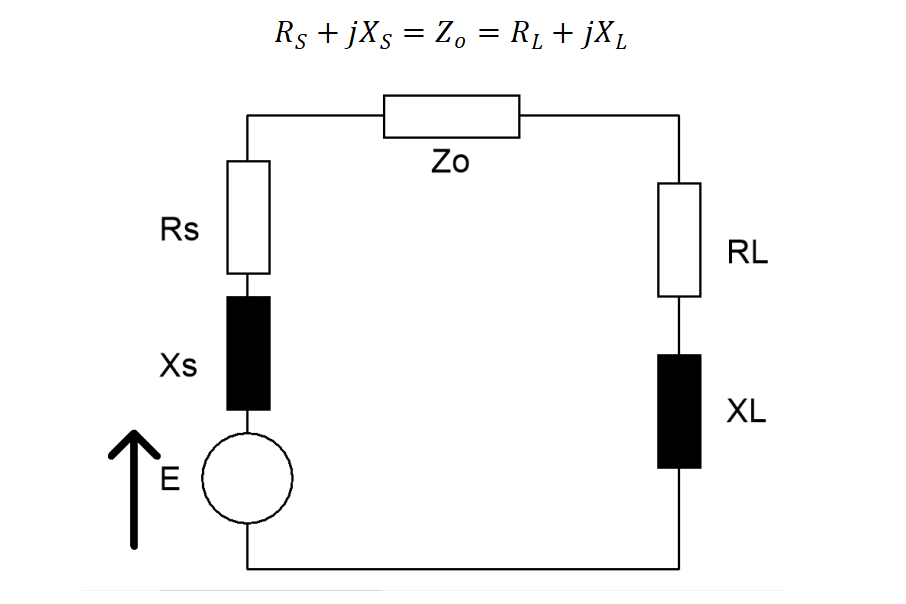

图2 阻抗匹配示意图
3、如何实现阻抗匹配？
L型匹配网络
L型匹配网络，顾名思义，是由两个电抗元件（电感L和电容C）组成，其连接形状像字母“L”。它的核心功能是在特定频率下，将一个复数阻抗（如 R + jX）变换成另一个我们想要的阻抗（通常是纯电阻，即系统的特性阻抗Z0，如50Ω）。
L型匹配方式一：左L，该匹配适用于Rs>RL。
图3 左L匹配示意图

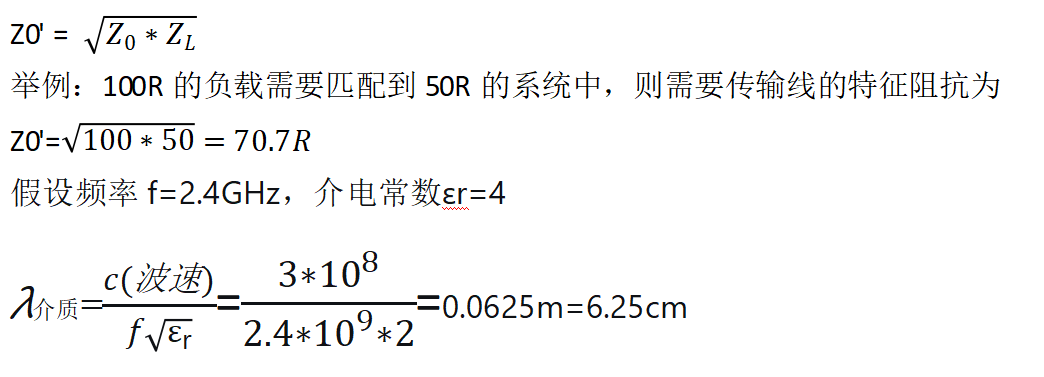

L型匹配方式二：右L，该匹配适用于Rs 图4 右L匹配示意图 对于这两种方式，可以分为Ls-Cp 低通形式，也可以采用Cs-Lp 高通形式 传输线匹配 常采用λ/4阻抗变换器，该传输线的特性阻抗Z0'满足： 所以需要设计一段长度为1.56cm、特性阻抗为70.7Ω的传输线匹配。 结合以上L型匹配和传输线匹配两种方式，可以实现源与传输线之间，传输线与负载之间的阻抗匹配。 阻抗匹配在工程设计中非常重要，尤其是高速电路中，在确保功率传输效率、信号完整性和电磁兼容性三个方面有不可替代的作用。 公司介绍
