红外测温仪在电力行业的应用非常广泛且至关重要，它已成为电力系统设备状态监测、故障诊断和预防性维护不可或缺的技术手段。其核心原理是利用设备因电流、电压或故障导致的异常发热，将其转换为可见的热图像或温度读数，从而实现“不停电、非接触、远距离” 的安全检测。
红加科技部分用于电力行业的点温仪、面阵热像测温仪及组网系统方案

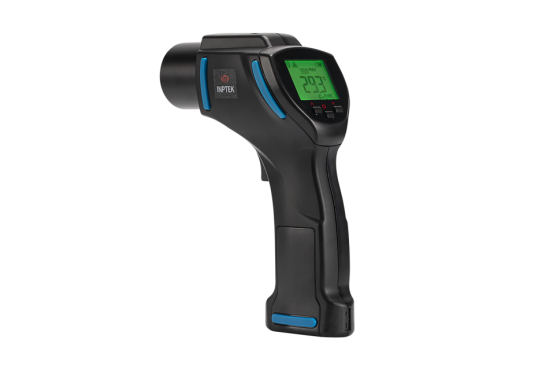

便携式点温仪
IP15系列
母线接头配套点温仪
S11-3系列

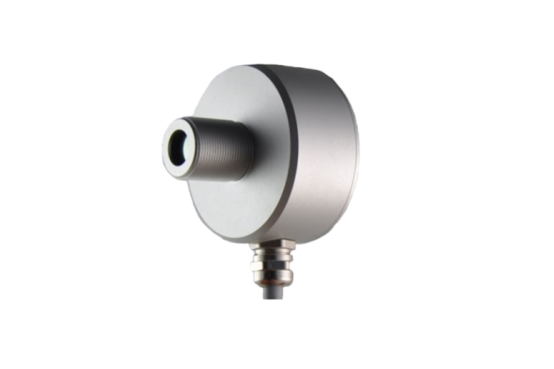

在线式点温仪
IS11P系列

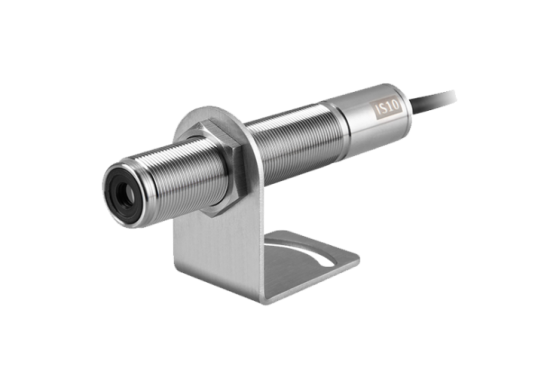

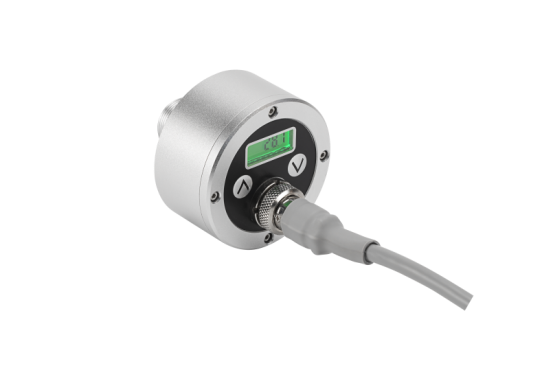

在线式点温仪
IS10系列

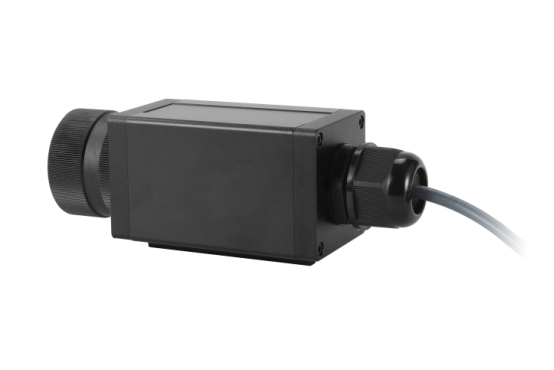

在线式面阵热像测温仪
IS80-LTP6系列

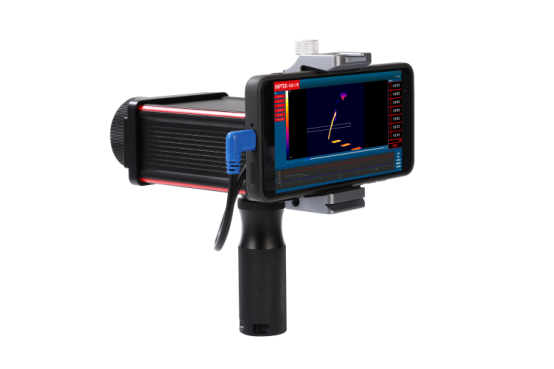

便携式面阵热像测温仪
IP80系列

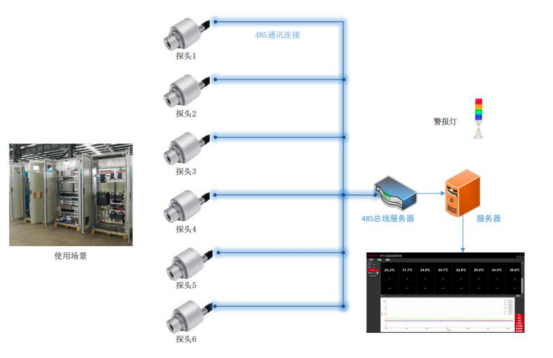

SM10多点组网监测系统方案

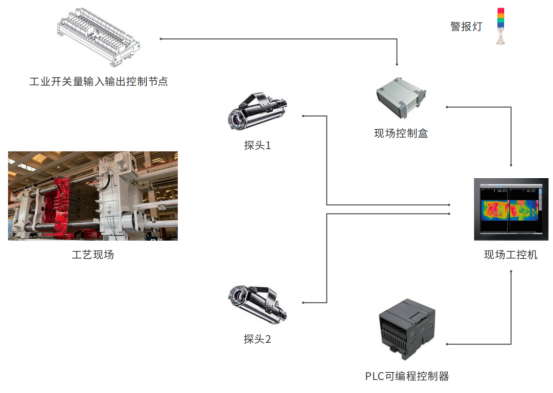

SIC100 红外工业控制系统方案

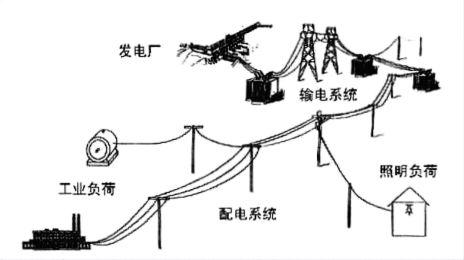

在电力行业中，红外测温仪的应用场景包含：变电环节、输电环节、配电环节、电缆及电缆接头、发电环节。这篇文章，我们为大家讲解红外测温仪在电力行业变电环节的应用。
1、变压器
A.检测箱体油位
变压器油就像它的“血液”，既能绝缘又能冷却。油位正常时，油箱上半部分是油，下半部分是空气（或氮气）。油的散热能力和空气完全不同。
检测方式：使用红外测温仪对准油箱侧面的油位计或上下扫描。正常情况下，你会看到一条清晰的温度分界线——油的部分温度比较均匀且稍低（因为油在循环散热），空气（或氮气）的部分温度通常更高或更不稳定。如果这条线位置不对，或者模糊不清，就说明油位异常（过高或过低），或者油变质了。

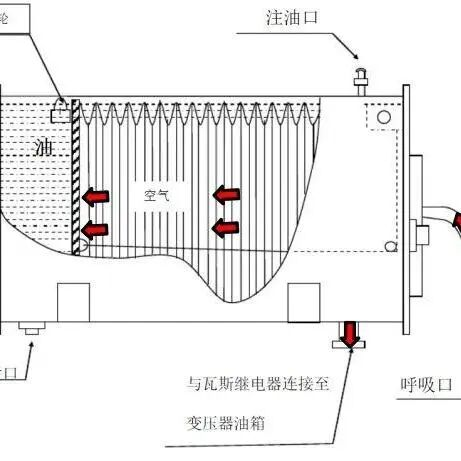

波纹管式油枕横截面
B.检测套管、接头
套管是电流进出变压器的“咽喉要道”，接头就是它的“关节”。这些地方如果螺丝没拧紧、表面氧化或接触面磨损，就像关节生了锈，电流通过时阻力会增大，产生额外的热量。
检测方式：使用红外测温仪，逐个扫描所有接线端子和连接头。健康的接头温度应该和它连接的导线温度基本一致，且三相之间对称。如果某个接头出现一个明显的“热点”，比其他的都热很多，就说明这里接触不良，是潜在的“发炎关节”，必须尽快处理，否则可能烧断。

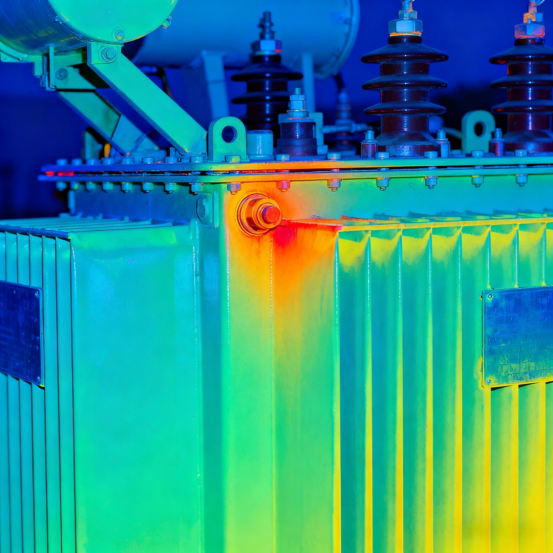

变压器外部接头接触不良的可见光图和热像图
C.检测冷却系统管道、散热器是否堵塞
变压器的冷却管和散热片就像它的“血管和汗腺”，内部循环的油或水把内部热量带出来散发掉。
检测方式：散热器在正常工作时，一整排散热片的温度应该从上到下、从左到右都比较均匀。如果某一片或某一组温度明显比其他低，就像一段血管“冰凉”，说明里面的油路可能堵塞了，热油流不过来，散热功能就失效了。

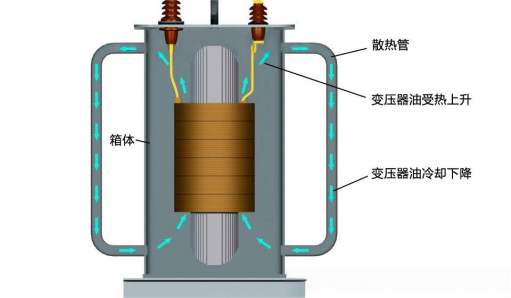

变压器冷却系统管道
冷却管道：沿着管道扫描，温度应该平缓变化。如果某一段突然出现低温区，也可能是堵塞；如果阀门前后温差异常，则可能是阀门没打开或故障。
D.检测本体局部过热
变压器外壳（本体）的温度分布就像它的“体温图”。内部任何不正常的发热，都会通过热传导在表面某个地方表现出来。
检测方式：使用红外测温仪对整个变压器箱体进行全面的网格状扫描，生成一幅“热像图”。正常情况下，温度分布是均匀、对称的。如果图上出现一个孤立的、不正常的“热点”区域，即使绝对值不高，也预示着正对的那个内部位置可能有问题，比如局部短路、漏磁导致外壳涡流发热等。
干式变压器外壳
E.诊断内部故障
这是红外温度检测最高级的应用。变压器内部的问题，如绕组短路、铁芯多点接地等，就像“内脏发炎或出血”，会产生大量的、集中的热量。
绕组短路：会导致对应相的部位整体温度异常升高。
铁芯多点接地：会产生很大的环流，导致箱体某些特定位置（如下夹件附近）或螺栓处严重发热。
接触不良：可能发生在内部的抽头开关或连接处，其热量会传导到外部相应的面板或部位。
关键点：这些故障引起的表面温度变化，往往不是均匀的，而是有特征模式的。有经验的工程师结合红外测温热像图的异常模式、位置和温升程度，就能像老中医“望诊”一样，推断出内部可能出了什么问题。

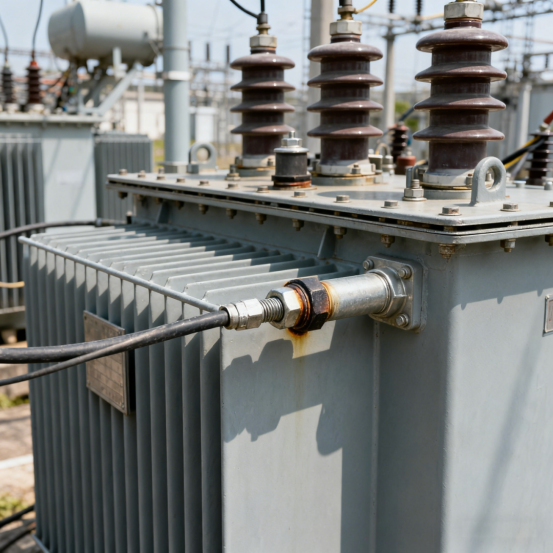

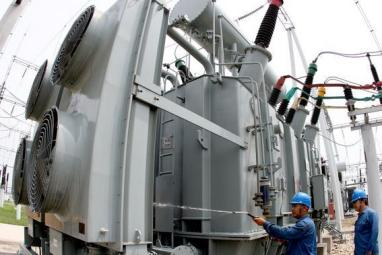

变压器户外巡检
2、断路器 & 隔离开关—检查“电路的开关与关节”
可以把它们想象成电路中的闸门和活动关节。核心任务是确保电流通过时“丝般顺滑”，没有“卡顿”或“摩擦”。
检测部位：动静触头（闸刀的咬合处）、连接板（连接的骨骼）、引流线夹（连接的筋腱）。
氧化、松动就像“生锈或没拧紧”：这些都会导致接触面积变小，电流挤着过，阻力（接触电阻）大增，从而产生剧烈的“摩擦热”。
检测方式：测温仪会重点扫描所有这些“关节”和“咬合点”。所有同类连接点的温度应该几乎一致，并且与它连接的导线温度相近。如果发现某个线夹或接头出现一个孤立的、异常明亮的“热点”（温度远高于其他同类点和导线），就像关节发炎肿了个包，基本可以断定此处接触不良，必须紧固或打磨。

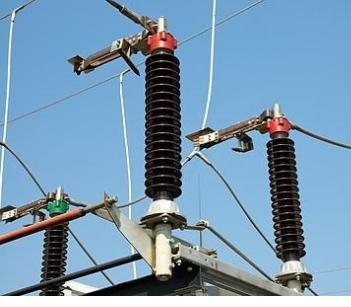

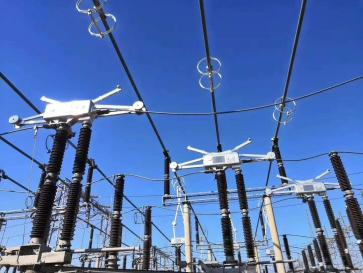

隔离开关
3、互感器 & 电容器—检查“密封的罐子”
它们就像内部充满绝缘材料或元件的密封罐子。红外测温检测的目标是发现内部“闷烧”的隐患。
检测部位：套管（引线出口）、接线端子、整个金属外壳（本体）。无论是互感器内部的绝缘层破损（“绝缘棉”坏了），还是电容器内部元件击穿（“小电容”短路），都会在内部产生持续的、不该有的热量。
检测方式：看进出口（套管/端子）：首先检查外部接头是否发热（同开关检测）。关键在看“罐体”本身：测温仪工程师会仔细扫描整个金属外壳的温度场。
如果有故障，会发生整体过热：如果整个互感器或电容器比同组的其他设备明显更热，就像一个人全身发烧，说明内部存在普遍性的缺陷或过负荷。如果罐体上出现一个特定区域的明显热点（比如电容器某个部位对应内部击穿的那个元件组），就像体表有个地方“红肿胀痛”，这直接指向了内部故障的精确位置，是最危险的信号之一。

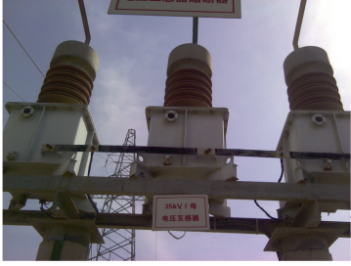

电容式电压互感器
4、避雷器 & 绝缘子—检查“泄洪道”和“隔离墙”
这是两种原理相反、但都用红外测温检测的设备。
A. 避雷器 ：正常时，它允许微小的“泄漏电流”（像水汽）通过以监测线路；雷击时，它瞬间变成“泄洪道”，将巨量电流导入大地。它的阀片会随电流轻微发热。
健康状态：在正常工作电压下，一个健康的避雷器会有微弱的泄漏电流流过，因此它的整个瓷套（或复合外套）从上到下会有轻微、均匀的温升，通常比环境高一点，且上部稍热于下部（电流从上流下）。
故障迹象：异常整体发热：如果整体温度异常升高，说明阀片老化或受潮，泄漏电流过大，它在“误泄洪”，持续发热会炸毁自己。
温度分布不均：如果出现局部热点或上下温度颠倒，说明内部阀片性能严重不均或部分受潮，失去了均压和正常泄流能力，非常危险。
一句话总结：测避雷器，是看它“该有的、均匀的微弱发热”是否正常，警惕它“乱发热”。
避雷器
B. 绝缘子 —— “绝对干燥的隔离墙”
通俗原理：它的本分是绝对绝缘，不让任何电流通过。它本身不应该有电流，也就不应该发热。
故障迹象：污秽发热：如果绝缘子表面脏了（积灰、盐碱），在潮湿天气下，脏污会导电，形成泄漏电流。这时用红外看，整串绝缘子会像一条温热的“糖葫芦”，哪片脏哪片就发热。
零值/低值绝缘子发热：如果某片绝缘子内部已击穿失效（零值），它就失去了绝缘能力，变成了一个导电的“短接点”。电流从它身上直接“抄近道”，导致这片失效的绝缘子温度会异常升高，而它旁边的好绝缘子因为没有电流流过，温度反而更低。在热像图上，就像一串均匀的珠子中，突然有一颗被“点亮”了。
一句话总结：测绝缘子，是看它“本不该有的发热”在哪里出现，任何发热点都是缺陷的警报。

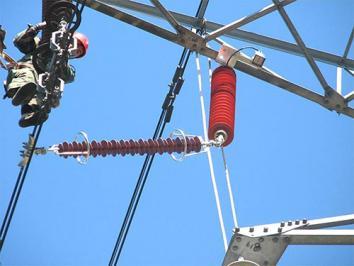

绝缘子
