前言

在当前电子系统向着更高频率、更密集成与更短开发周期发展的背景下，电磁兼容性已超越基本的合规门槛，成为影响产品可靠性、上市速度与市场口碑的核心竞争力。系统化的EMI故障诊断与精准测量，正是应对这一挑战、确保电子设备稳健运行的关键工程技术。

Part.1

EMI核心

核心机理、标准与价值

机理剖析：EMI的本质与溯源

电磁干扰（EMI）是电子设备在工作过程中产生并向外发射的非预期电磁能量。根据传播路径的不同分为两类：

✅ 传导干扰通过导线传播，典型频段＜30MHz；

✅ 辐射干扰通过空间传播，典型频段＞30MHz。

（注：30MHz为工程近似划分，实际中传导和辐射的耦合机制在更宽频段内可能并存。）

在实际电子设备中，EMI问题通常表现为设备性能下降、通信错误、甚至系统崩溃等故障现象。开关电源、时钟电路、数字总线等是常见的EMI源。这些电路在工作时会产生高频电磁噪声，可能影响其他设备的正常工作。

关键概念界定

电磁干扰（EMI）电子设备在工作过程中产生并向外发射的非预期电磁能量，这种能量会通过传导或辐射的方式影响其他设备的正常工作，是EMC问题中的"问题本身"。

电磁兼容性（EMC）包含双重含义：

✅ 设备在预期的电磁环境中能够正常工作而不出现性能降级；

✅ 设备不对同一环境中的其他设备产生不可接受的电磁干扰。

标准框架：合理性测试的基石

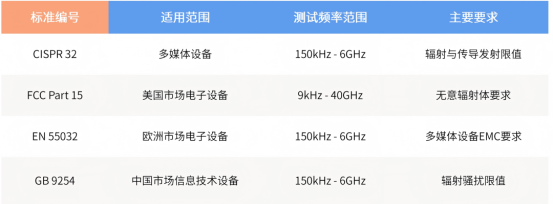

全球主要EMI发射标准构成了产品市场准入的法律门槛，其核心要求概览如下：

各项标准会不定期更新，实际应用中应以最新有效版本为准。

关键：标准测试需在电波暗室、使用LISN及校准过的天线系统进行，以确保结果的可重复性与可比性。

成本洞察：EMI管控的工程价值

EMI问题的解决成本随产品开发阶段呈指数级增长，越早介入，代价越小。行业数据显示，倘若设计阶段投入1个单位成本可解决的问题，在测试阶段需要10倍投入，若问题流入市场，补救成本可能高达100倍。

因此，EMI测量远非单纯的合规检查，它更是：

✅ 设计产品的试金石：糟糕的PCB布局、去耦或滤波设计会在频谱上暴露无遗。

✅ 可靠性的预警系统：EMI超标常与时序裕量不足、电源完整性等潜在可靠性问题同源。

✅ 研发体系成熟度的标尺：卓越的企业通过仿真与设计规范在前端规避EMI风险，而非依赖后端“补漏”。

Part.2

测量基石

测试环境与设备要求

�� 标准测试环境要求

✅ 电波暗室：提供无反射测试环境，消除外界干扰

✅ 接地平面：提供标准参考地，确保测量一致性

✅ 天线系统：覆盖全频段的测量天线

✅ LISN：线路阻抗稳定网络，隔离电网背景噪声，提供标准电源阻抗

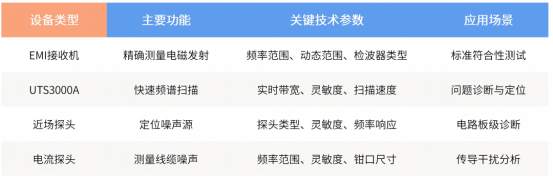

��核心测量设备

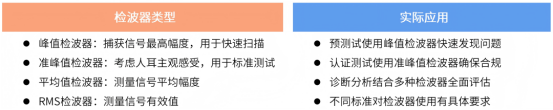

�� 关键功能

Part.3

实战剖析

5G基站电源模块EMI诊断全流程

核心问题

执行预合规测试，定位并确认125 MHz频点的持续超标问题。

测试系统环境搭建

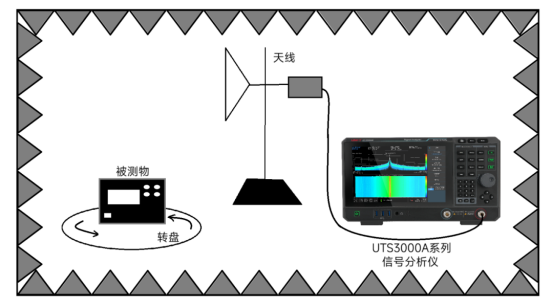

在3米法半电波暗室中，依据IEC 61000-4-3标准搭建测试环境。被测物置于非导电转台（离地80cm）。使用LISN为EUT提供纯净电源并稳定线路阻抗。测量天线距离EUT 3米，接入UTS3000A信号分析仪。

核心测试设备

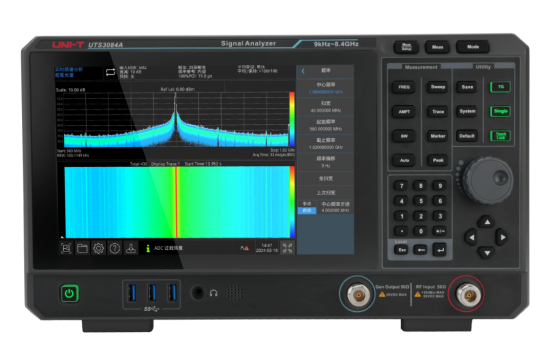

UTS3000A系列信号分析仪（配备EMI测量选件）

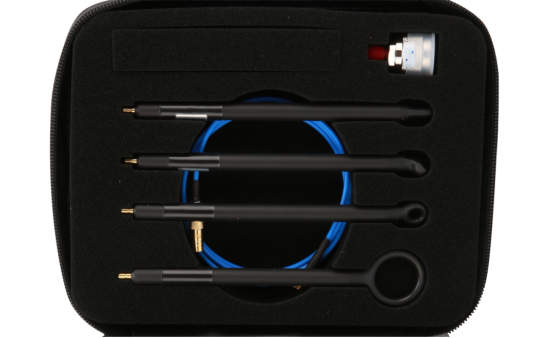

UTS-EMI01近场探头

仪器操作

✅ 仪器初始化：进入EMI测量模式，清除仪器之前测量设置，选择CISPR测量标准。

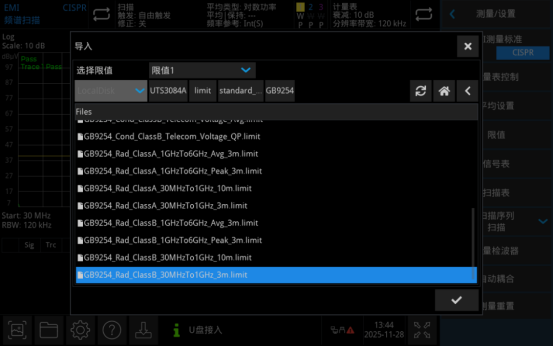

✅导入限值：限值→导入标准限值线→GB9254_Rad_ClassB_30MHzTo1GHz_3m.limit，打开限值和测试限值开关。

✅ 设置搜索条件：信号表→搜索→搜索条件→峰值与限值。测量类型设置为所有信号。

✅ 扫描序列配置：扫描序列→扫描-搜索-测量，执行预扫描、峰值搜索和最终测量。

✅ 执行扫描：使用UTS-EMI01近场探头组，遵循“先大后小”原则，先用较大的探头多次扫描快速定位干扰源区域范围。

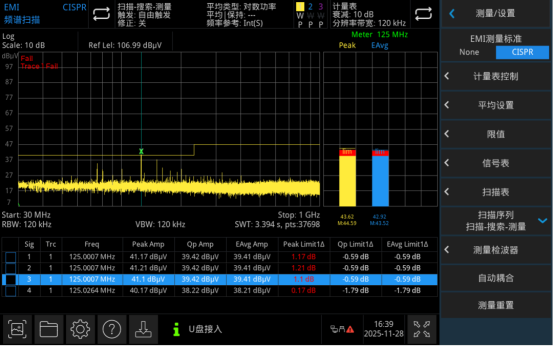

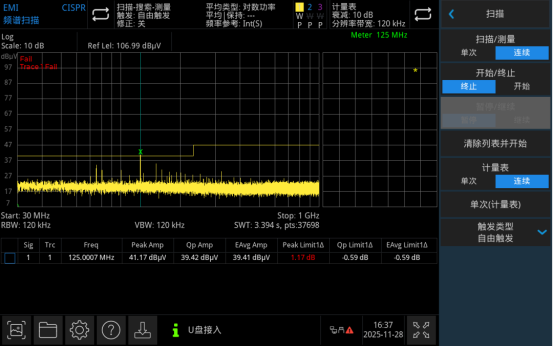

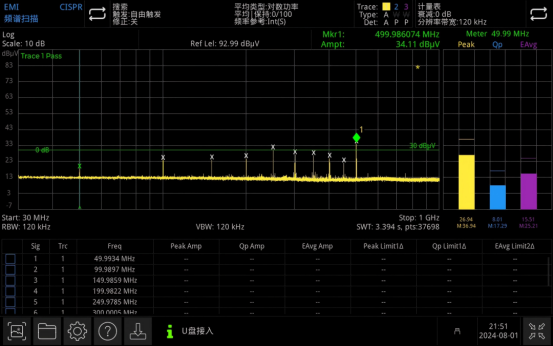

执行扫描与结果分析：通过信号表自动比对限值，确认125MHz存在间歇性超标，需要特别关注，175MHz频点全局超标严重，作为整改对象，可选中对应序号信号，点击放大缩小查看当前频点超标情况。

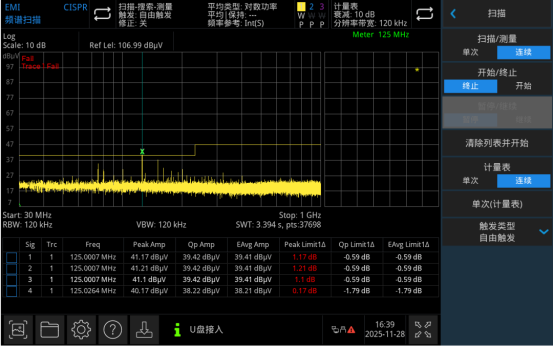

连续扫描多次，观察信号稳定性能，记录幅度波动情况。修改测量信号类型为当前信号，确认125MHz信号均持续存在且持续超标。

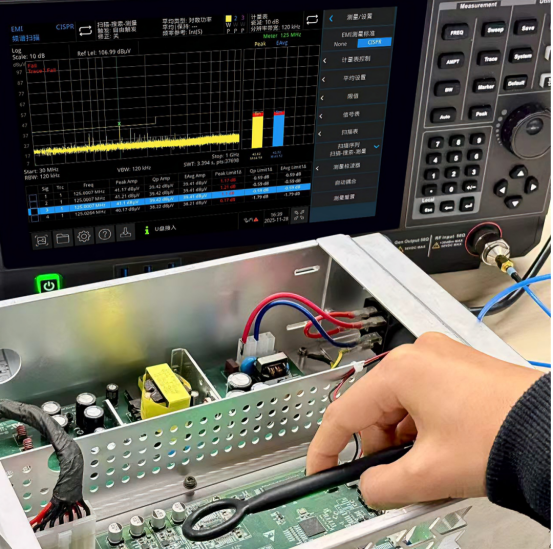

✅ 设置计量表频率为125MHz，打开计量表控制，打开准峰值与EMI平均值计量表，设置对应限值40dBμV，切换至小尺寸近场探头，在初步定位的区域进行精细扫描，精确定位具体干扰点，超过其限值部分以红色显示，对清单内每个频点都进行标准符合性终判，并捕捉间歇性干扰。

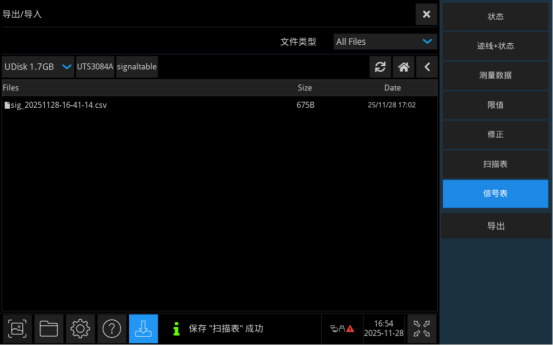

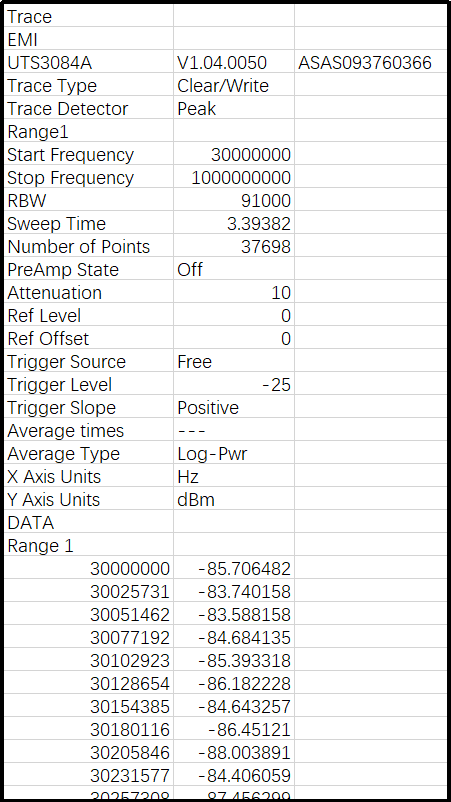

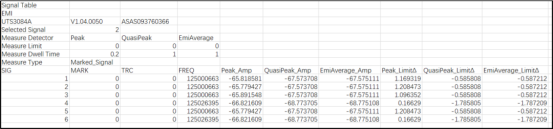

✅ 记录数据并重复测量，发现125MHz噪声在输出整流二极管处幅值最大，反复进行多次扫描对比信号表数据，重复保存定位结果和测量数据，与整改前数据进行系统对比，建立完整的问题“诊断-整改-验证”数据链。

Part.4

行业纵览

多领域EMI挑战与应对

01.

通信设备

❎ 挑战：高频段、宽带宽、多系统共存，对接收机灵敏度要求极高

✅ 测量重点：射频链路隔离度、时钟谐波控制、电源噪声抑制

02.

工业控制

❎ 挑战：环境恶劣，存在电机、继电器等强干扰源，要求极高的可靠性

✅ 测量重点：电机驱动干扰、传感器信号完整性、接地系统性能

03.

汽车电子

❎ 挑战：安全关键系统、复杂电磁环境（如CAN/LIN总线）、产品生命周期长

✅ 测量重点：线束辐射发射、系统级兼容性、瞬态抗扰度

更多行业......

Part.5

发展趋势与结论

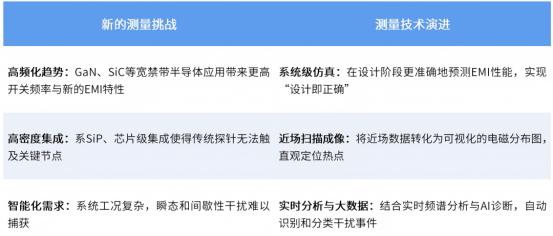

测量技术的未来演进

EMI测量不仅是“合规测试”，更是贯穿产品全生命周期的“设计验证”和“质量保证”活动，通过系统化的测量方法、对标准的深刻理解以及专业的测试设备，工程师能够将EMI问题从后期的“救火”转变为前端的“防火”。

优利德UTS3000A系列信号分析仪凭借其高效的EMI测量功能、实时分析能力和测量数据导出等功能，为工程师执行高效的预合规测试与深度问题诊断提供了有力的工具支撑。随着电子技术向高频、高速、高密度持续演进，掌握EMI核心机理，遵循标准流程，并结合实战经验，是每一位电子工程师构筑产品核心竞争力的关键能力。

Part.6

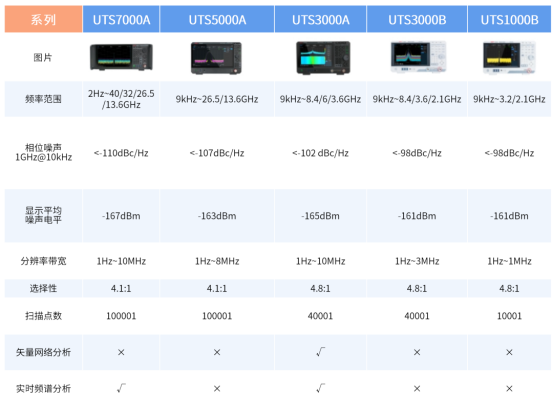

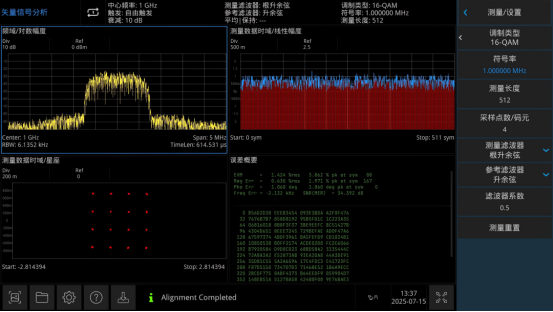

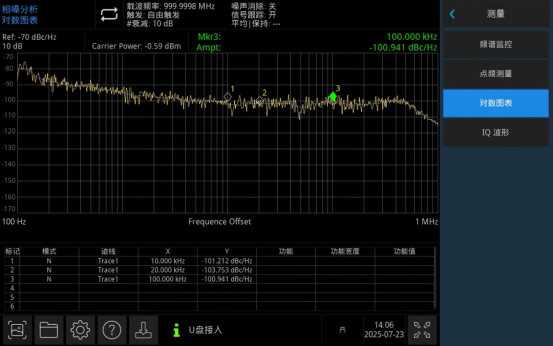

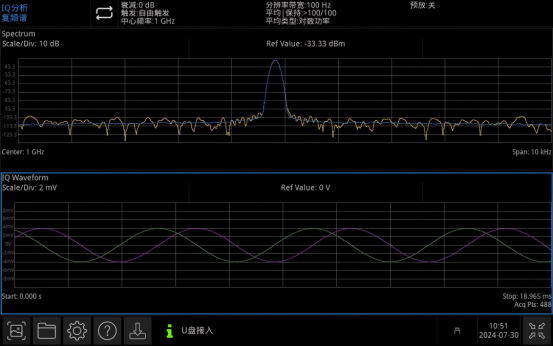

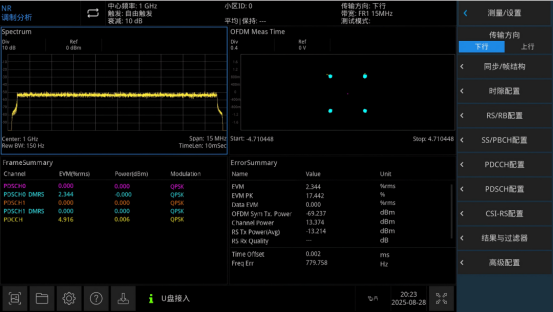

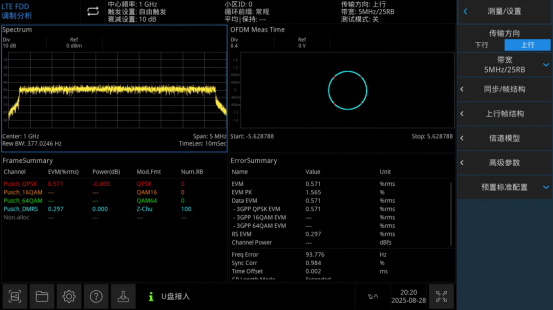

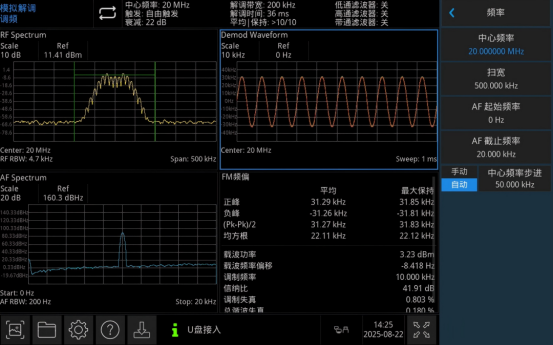

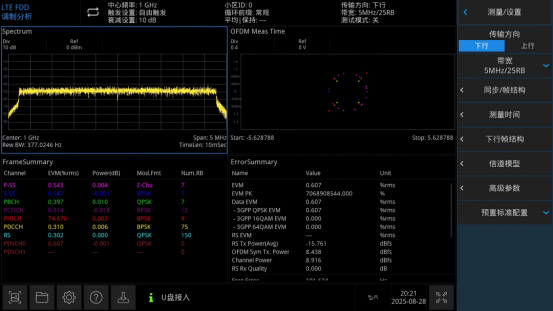

UTS3000A系列

信号分析仪

01.

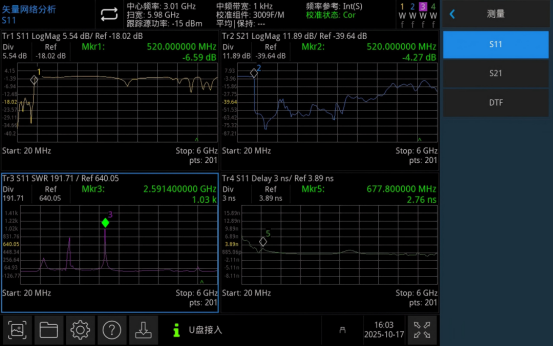

矢量网络分析

无需切换设备即可进行器件插损、回波损耗测试，通过史密斯图、极坐标等多种显示方式更精确地表征被测件的网络特性
