下面是一个开关电源传导、辐射处理案例，通过整改调整Layout布线设计，最后通过测试，给电源设计工程师参考。
这是一款输入宽电压120-277V 60Hz，输出48V，273mA的电源，使用美芯晟MT7933，采用Buck拓扑结构。

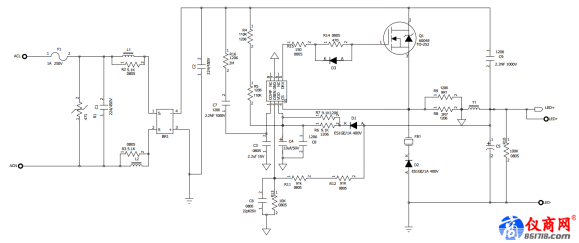

注：在最初的设计中，预留电感L1、L2，CBB电容C1、C2作为传导测试元件，预留磁珠FB1、陶瓷贴片电容C9、贴片电阻R14、R15作为辐射测试元件；
传导测试：
1、短接L2，L1=4.7mH，C1=0.1uf，C2=0.1uf，

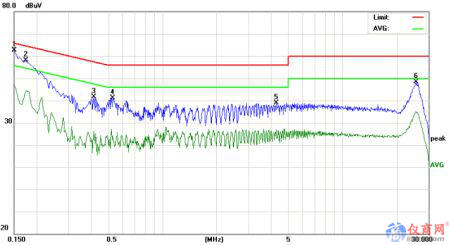

120V电压输入，L线传导图像：

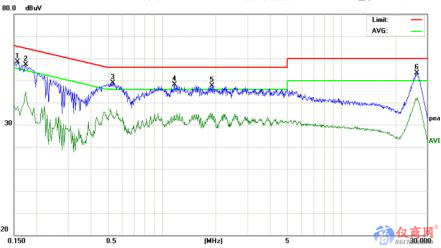

277V电压输入，L线传导图像：
结果：输入277V，将近150K的频率读点后余量少于3db

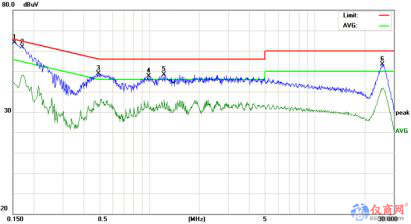

整改办法：将C2加大到0.22uf，再次测试图像如下：
结果：手动读点，余量7.19db，验证N线后，无压力通过。
辐射测试：
1、在不加磁珠FB1、不加环路电容、变压器不包铜皮的情况下，辐射数据严重超标；
2、整改方案：将如下整改位置加强，即：增加磁珠FB1(100M 60ohm)，环路电容C9=1nf。
结果：水平测试，余量逼近限度线；垂直测试，31MHz、41MHz、53MHz处辐射数据超标5-10db；
3、整改方案：基于第二步，将变压器使用铜皮进行外部线圈包裹，同时将C9增加至2.2nf;
结果：情况无改善；
4、整改方案：基于第三步，在MOS管Q2的D、S极并接60pf电容；
结果：情况无改善；

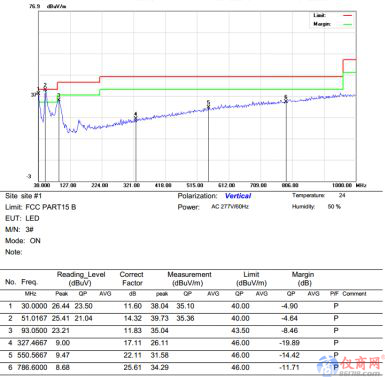

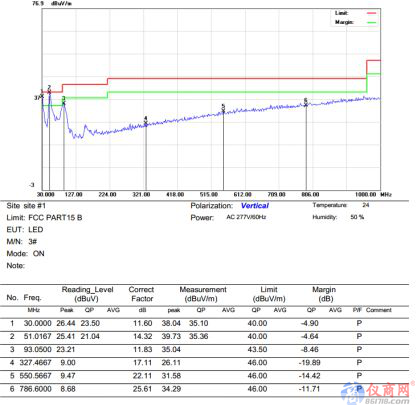

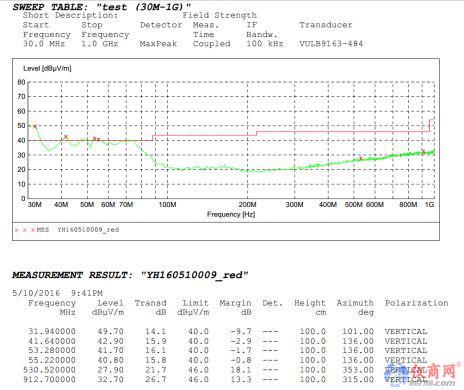

图像如下：

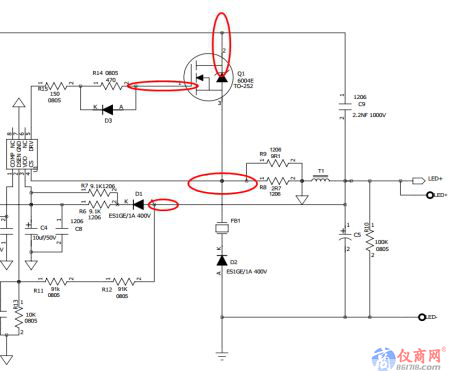

整改方案：重点关注高频开关点（如下红色圈处），调整Layout布线设计：

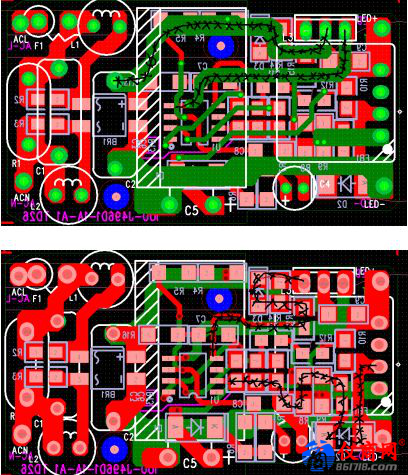

原有布线方案中，留意高频开关部分（打“X”的黑线），发现高频走线过长，环路面积太大：

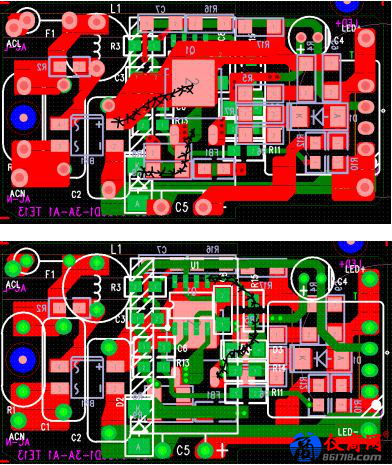

重新布局、Layout后：
结果：
在变压器不加铜皮、环路电容C9=2.2nf、磁珠FB1(100MHz 60ohm)的设计参数：

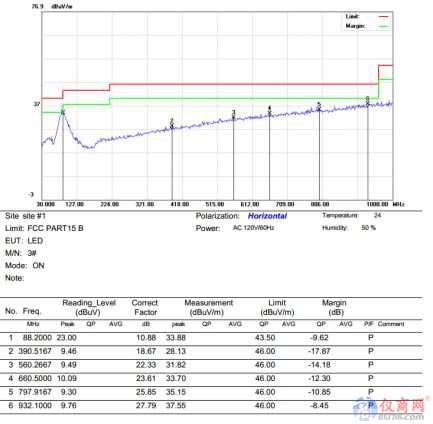

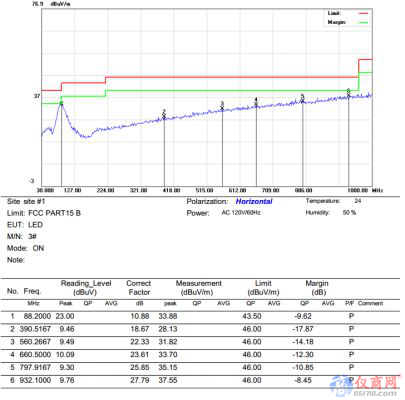

120V 水平、垂直测试图像

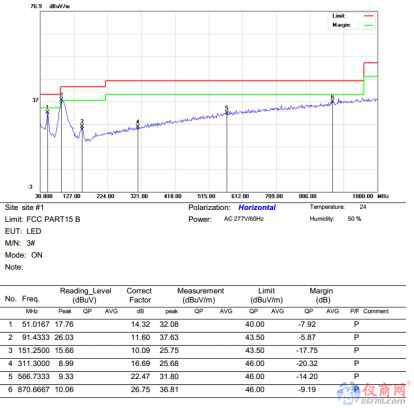

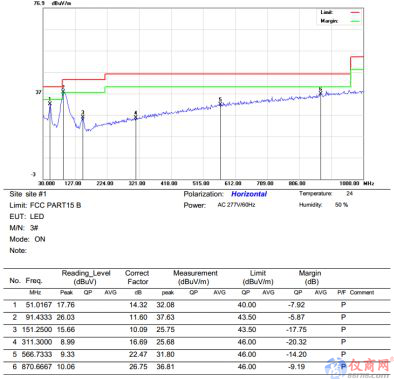

277V 60Hz 水平、垂直测试图像：
验证传导数据：
120V 60Hz L、N线：
277V 60Hz L、N线：
结果：测试通过！
