本文收集了大量的维修实际案例，通过这些真实的案例，可以帮助您有效的检测及预防仪器的故障，帮助您更好的管理仪器。
一、信号发生器通道无输出波形的故障检测及预防
1、故障现象
2、仪器检测
（1）阻抗检测，正常

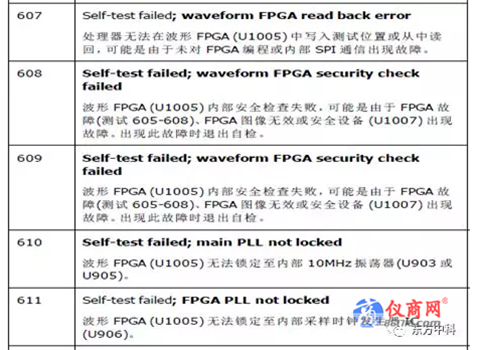

（2）自检后失败，报错607~610，查询手册比较
（3）重新安装升级固件版本后没有任何进展
（4）拆机检测

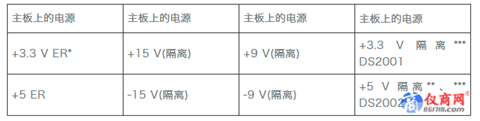

检测主板电源LED是否亮起，主板LED 会亮起以表示+5 V 和+3.3 V 隔离电源工作正常

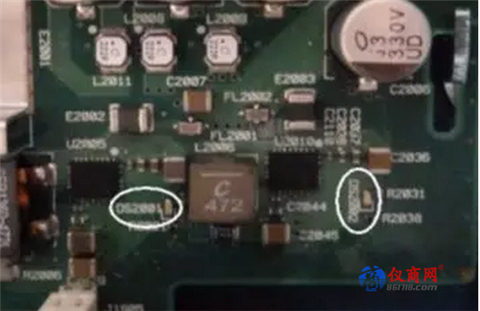

经检测DS2001， DS2002均亮起，用示波器检测主板其他隔离电源是否正常。
经检测，主板隔离电源均正常。

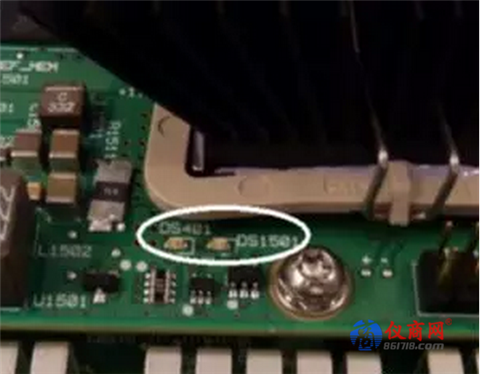

检测夹层板LED灯是否亮起，发现：DS1501亮起， DS401未亮。
DS401表示FPGA 是否已成功编程，未亮，检测夹层板电源
经检测，夹层板电源正常，判断很有可能是从前面板到主板或主板到夹层板之间出现SPI 通信故障。
检查SPI 通信

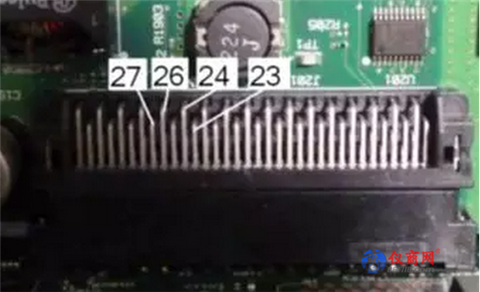

探测前面板至主板连接器J201 针脚23、24、26 和27 以检查主板和前面板之间在启动期间的活动。

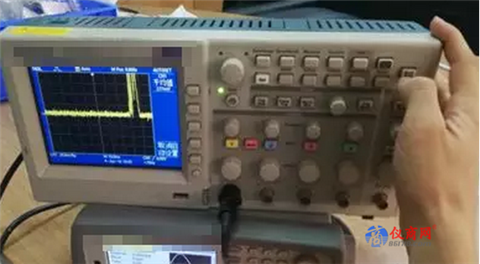

经检测发现有+3.3 V 脉冲，排除前面板故障。

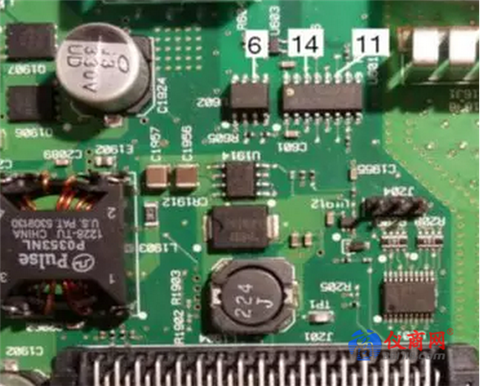

使用示波器探测主板上的光隔离器U602 针脚6，是否存在活动。（此线路用于将FPGA 重置为启动编程）
再检查U601(主板上)针脚11、12、13 和14 在启动期间是否存在活动。注意，仪器关闭再启动后，该活动会立即停止或很少发生。
经检测，U602存在+3.3 V 脉冲。U601针脚11、12、13 和14无任何活动，确定故障点，维修后恢复正常。

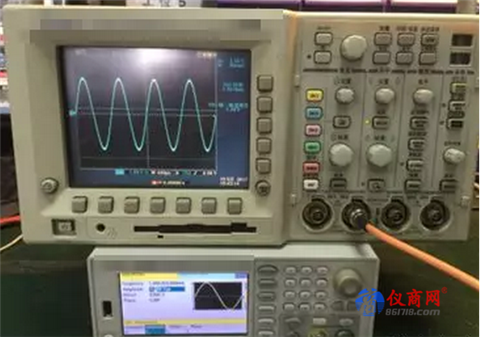

安装好仪器，自检通过，信号输出恢复正常
二、故障原因分析
同类信号发生器无波形输出的可能原因包括：通道口故障 、主板松动、系统故障 、相关电路板故障 。
三、如何避免此类故障现象发生
1、 降低对仪器的震动
使用场地的颤动度不得大于0.5G，不应与产生震动的机器放置在一起，避免因颤动导致仪器内部机械部分或接头及主板接触部分松动而造成工作异常。
仪器运输时填充好防震包材，避免暴力运输。对于接触不良的设备禁止用外力敲打，避免造成其他部件的脱落。
2、降低仪器及元器件老化
保证仪器在合适的温湿度范围内使用
注意对软驱的保护，并注意防尘
3、规范操作
按照用户手册使用仪器，设置好相应参数，注意阻抗匹配；注意警示标示，避免过载；避免由于信号源输出电平设置导致的前端损坏。输出信号的反射，或者外部的偏置可能导致前端过载，损坏前端器件；在把信号幅度减小到最小安全电平后再开启连接的仪器或者打开、关闭被测器件，可以避免信号对信号源端口造成的意外冲击。
4、严格遵循防静电流程
保证良好的接地，接地不良处理导致测试不准，还有可能导致仪器内部器件被烧坏。部分用户在仪器被电源烧坏后都会选择更换保险丝，但是换完后往往不能恢复正常，因为除了保险丝外，内部的变压器以及电源板都有可能受到不同程度的损坏。另外部分仪器使用径向引线保险丝（例如33500系列），因此请选择专业的工程师及机构进行服务。
