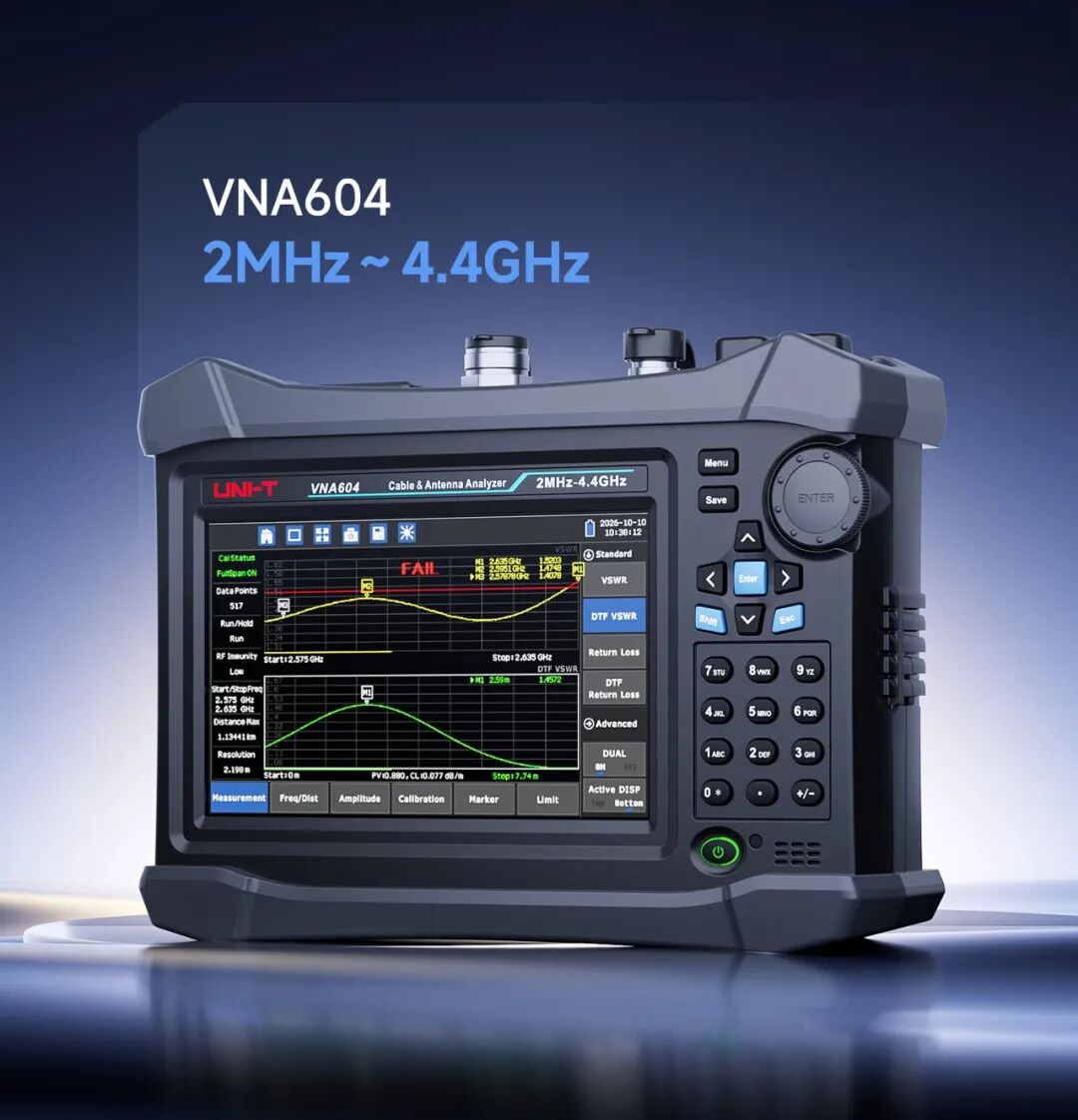

优利德VNA604手持天馈线测试仪作为一款便携式测试仪器，可快速评估基站射频/光传输及天线系统的运行状态，支持天馈线驻波比、回波损耗、电缆损耗等参数测量，辅助工程师快速判断天馈线工作状态并精准定位故障点。整机采用手持式结构，坚固耐用、操作简便，适用于基站安装、日常维护及现场排障等户外作业场景，可满足运营商、工程承包商以及科研教学、生产等多种应用需求。
核心指标
VNA604标配的内置E-CAL电子校准模块，一次连接即可完成全频段自动校准；内置4.4GHz终端式功率计，实现天馈线测试与功率测量一体化。
频率范围：2MHz~4.4GHz
输出电平：≥0dBm
扫描速度：1ms/pts (回波损耗)；1.2ms/pts (故障定位)
数据点数：130,259,517,1033,2065五档可选
方向性：≤-42dB (机械校准后)；≤-38dB (电子校准后)
主要功能
01
天馈线

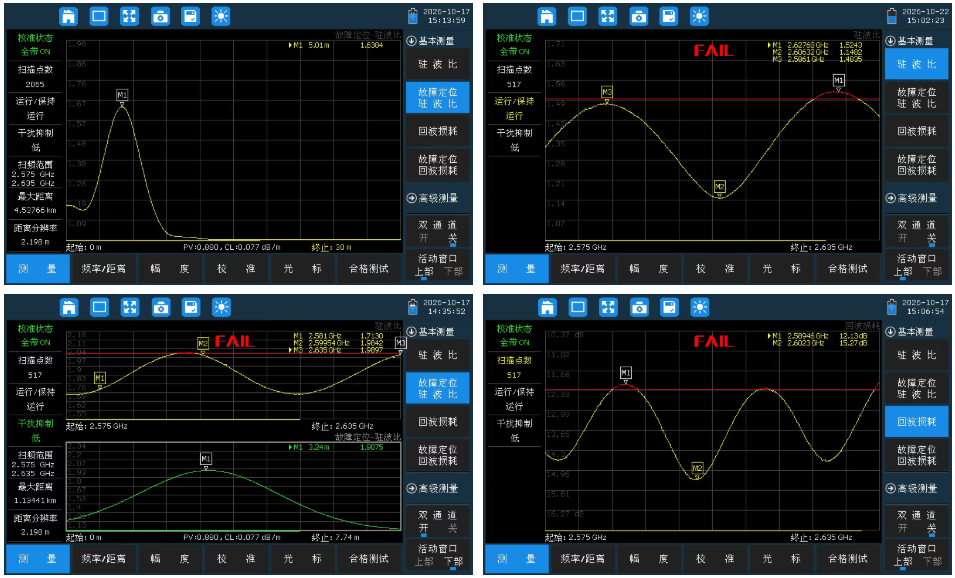

天馈线常见故障包含是阻抗失配、接头松动、进水或线缆损伤，这些都会体现在反射信号上。驻波比和回波损耗是从反射角度判断天馈线状态的两个核心指标，驻波比越接近1，匹配越好，回波损耗越大，反射越小，两者可以互相换算，现场可按需切换显示。在现场发现异常后，可通过故障点定位功能进一步排查，DTF用驻波比或回波损耗表示，能精确分辨并定位损坏的电缆、器件和连接器。VNA604最多支持2065个数据点，可提升频率分辨率，也可在保证距离分辨率前提下拓展DTF测量距离。
02
内部功率计&通过式功率计

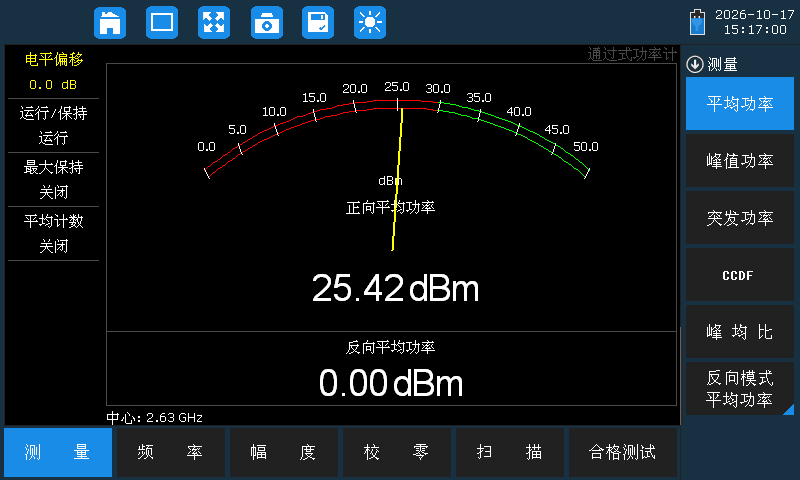

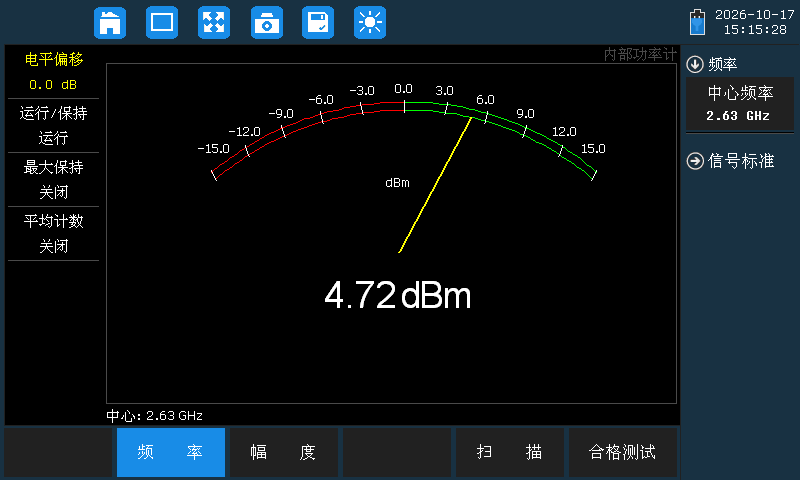

VNA604标配的内置终端式功率计，可直接完成常规基站功率测量，无需外接功率探头，现场使用更轻便。若遇到大功率测试场景，可选配外置的大功率通过式功率计，选件通过USB供电，现场无需另找电源。常规小功率使用内置方案，大功率测试接入选件方案，一台仪器加一个选件即可覆盖基站功率测量的两种场景。
内部功率计
通过式功率计
03
光纤显微镜

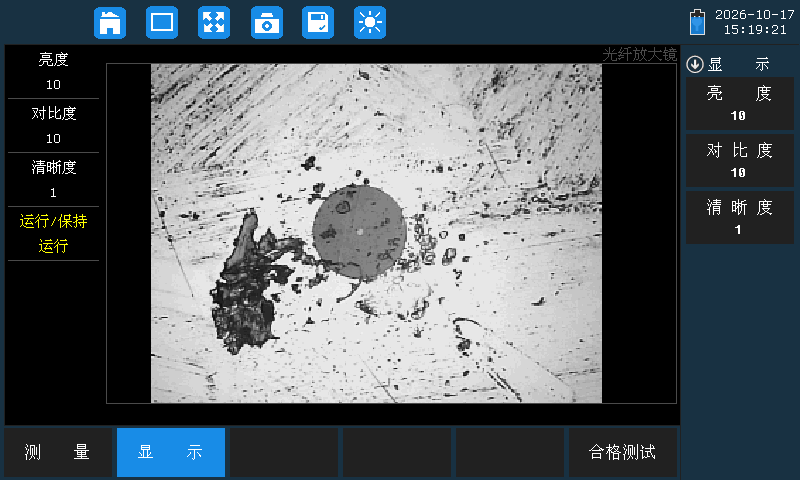

光纤连接器在连接之前，必须对插芯进行检查和清洁。端面上如果有灰尘、油污或者划痕，会直接导致插入损耗增大、回波损耗变差，严重时还会损伤对接的光纤端面。光纤端面检查是降低维护成本、提高排障效率、保证传输质量的关键环节。光纤显微镜配合VNA604使用，可以在天馈线系统现场快速完成光纤连接器的端面检查，把问题挡在连接之前。
04
光功率计&红光源

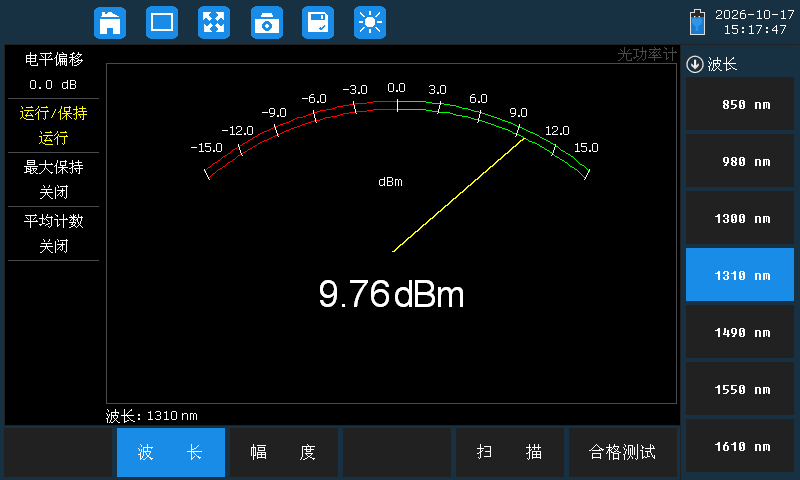

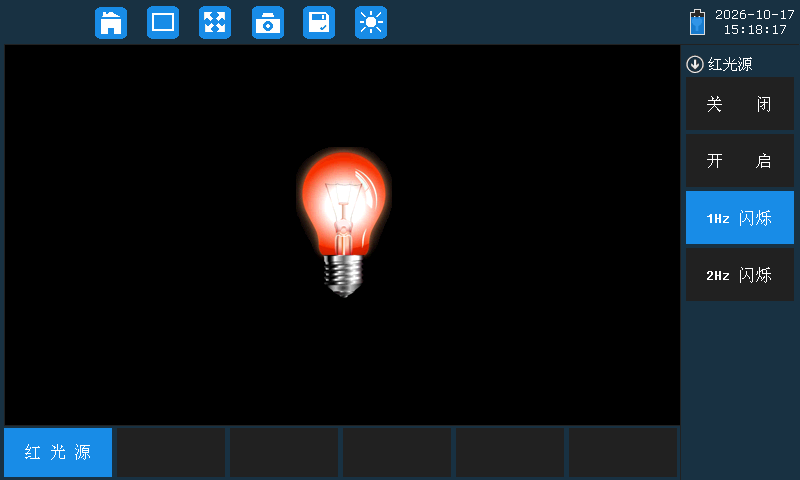

此外，VNA604还内置了光模块，可直接做光纤链路测试。光功率计用于测量光纤链路的光功率，判断链路衰减是否正常；红光源，用于做光通信的可视故障定位，光纤弯折、断裂或者接头问题，用红光源一照便知。天馈线系统里光纤链路和射频链路都需要检查，VNA604把光功率计、红光源和天馈线测试功能集成在一台仪器里，现场排查不用再单独携带光功率计和红光源。
光功率计
红光源
行业应用场景
VNA604面向无线通信（移动通信运营商）、广播电视、雷达、轨道交通、海事通信、应急通信与电力系统等行业，主要用于天馈系统安装巡检、驻波比与回波损耗测试、故障点定位，适合基站、发射台、专网通信等现场维护和快速排障场景。
