Chroma 推出DICOM®灰阶值标准显示函数GSDF之医疗显示器检测
来源：Chroma销售服务中心
发布时间：2025-07-30
编辑：haiyan
在放射医疗诊断医学中，多数诊断片都呈黑白，医疗显示器要如何展示更多黑与白的细节就显得相当重要，这些细微的差异在人眼判断下越多医师能更精准的诊断，于是DICOM®（Digital imaging and communications in medicine）医学数字成像和通讯的Part 14 中针对医疗显示器定义了GSDF（Grayscale Standard Display Function）的医学影像国际标准，被广泛应用于放射学、心脏病学影像、眼科、牙科和放射治疗设备（X光、CT、MRI、超音波等）。
为了确保每台医疗显示器在临床诊断时所使用的医学影像格式和数据质量成效必须标准一致，于是在GSDF中定义了亮度与 JND（Just-Noticeable Difference）之间的关系，因为人眼对亮度强弱的感知在量化后，为一条非线性的曲线，人眼在高亮度时对亮度的变化，比在低亮时较为迟钝，因此为了让黑白细节更突显，GSDF相对于目前商用显示器常用的Gamma 2.2标准有着不一样的灰阶分配：

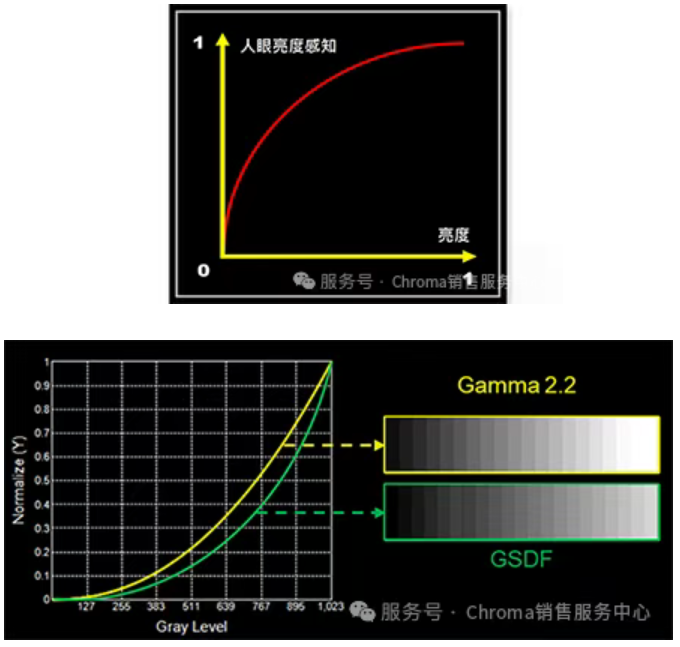

▲Gamma 2.2与GSDF差异

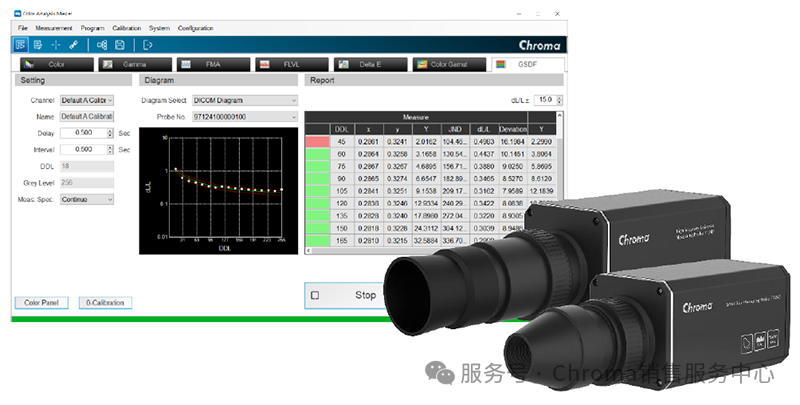

GSDF模式下会影响灰阶影像的显示性，在黑白影像更容易分辨细节。致茂电子推出Chroma 71241高精度通用量测探头和专为小尺寸显示设备精准量测而生Chroma 71242小尺寸量测探头（量测口径10mm），皆具备GSDF量测模式，可针对显示器量测并计算出每一阶的亮度变化（dL/L）并可设置阶亮度的公差上下限、绘制GSDF曲线图、计算出偏差百分比，最后每笔数据以绿/红两色让使用者更方便确认Pass/Fail的结果。Chroma提供完整的医疗显示器光学检测方案，Chroma 71241高精度通用测量侦测头和71242小尺寸量测探头皆可搭配 Chroma 2238视频信号图形产生器，内建专属的测试图形（DICOM® Part 14 灰阶标准）以量测医疗显示器的灰阶、亮度、色彩与色深（10/12 bit）表现，并运用先进的数字信号处理器及光电转换技术研发而成，在光学系统设计都配备：聚光物镜、电动校正快门、光均匀化模块、高感度侦测装置、物方远心光学系统、20 bit ADC 模拟转数字转换器等硬件组件，并且搭配Color Analysis Master软件提供光学色彩量测、Gamma量测、GSDF量测、Flicker量测、Delta E量测、Color Gamut量测、色彩校正和测试程序编辑等完整的分析控制软件功能，可将量测的数据储存成为文字报表，欢迎到Chroma网站，并留下您的需求与联络方式，我们将竭诚的为您服务！
