输入电容 | |
在选购差分探头时，通常有输入电容大小参数一栏，以下是选择输入电容大小需要考虑以下的因素： 被测信号的特征 如信号带宽/上升时间。通常测高频信号需要极低的输入电容，且由于输入电容与被测信号阻抗形成低通滤波，电容越大，截止频率越低，通过的高频信号越少，从而导致测试系统带宽降低。 被测信号的阻抗 同理上述公式，即使很小的输入电容(如1pF)对高阻抗节点（如1kΩ）形成的低通滤波器截止频率也可能低至约160MHz，严重限制可用带宽。 谐振效应 探头输入电容与探头接地线之间形成的电感，以及被测电路上的任何电感会形成一个谐振电路。低输入电容有助于将谐振点推高到测量带宽之外，避免在关心的频段内产生谐振峰，从而引起波形失真。 |

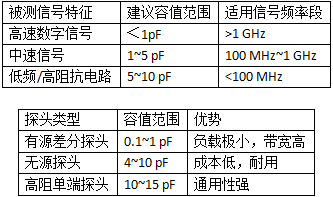

从上述的三点，低输出电容是测量仪器的关键，以下是不同测试环境所推荐的输入电容范围值以及探头类型的对比：
因此，在测试前，用户可根据实际被测信号的特征和使用场合来选择适合的探头。
