菊水电源的进化永不停止！这次菊水全新推出了新一代大功率小巧交流/直流稳定电源PCR-WEA/WEA2系列。而此次系列产品也在原系列产品(PCR-WE/WE2系列)的基础上做出了许多进化。在这篇文章中会主要讲解一些重要的进化内容。
进化内容
① 输出电压提高(AC & DC)
② 电压保护设定范围扩大
③ 瞬态响应/响应速度加快
④ 输出阻抗设置更优化
⑤ 输出稳定性提高
⑥ 波纹噪声的规格更改
⑦ 模拟监视器输出接口追加
⑧ 并联运行的台数 & 输出容量增加
⑨ 单相3线输出时追加二相输出模式
⑩ WAVY & 其他应用
输出电压提高
AC的额定电压更高 & 设定电压范围更广！
277V/480V系统电源可使用115%试验电压对应。

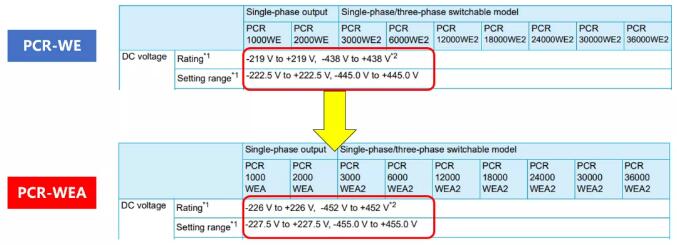

DC的额定电压更高 & 设定电压范围更广！
瞬态响应/响应速度加快
RESPONSE设定：FAST的响应速度从55μs加快至40μs。可对应IEC61000-4-29(直流的电压骤降)
输出稳定性更高
功率负载
对于所有的RESPONSE，功率负载的稳定性都有所改善。
电感负载的响应
短路时的响应
CV → 当峰值电流限流发生切换时，振动收敛时间也有所改善。
纹波噪声的规格更改
PCR-WEA/WEA2系列所有机型规格的纹波噪声全部低于0.25Vrms。此改善原因，不是因为电路改变。而是根据PCR-WE/WE2系列的有效值而发生的规格改变。
模拟输出接口(工厂选件)追加
PCR-WEA/WEA2系列的6kVA以上的机型*，可通过工厂选件追加此接口。波形输出、输出电平可以使用任意的3个CH进行监视。如是并联运行结构时则会安装在主机上。
※ 在机柜上有SLOT2的机型
并联运行台数 & 输出容量增加
PCR-WEA/WEA2系列可支持4台6kVA以上型号的并联运行。最大可输出144kVA。但是，通过改造可以进行最多7台的并联运行。最大可输出252kVA*¹。
PCR-WEA/WEA2系列可以与PCR-WE/WE2系列混合进行并联运行，但是连接方式只能将PCR-WE/WE2系列作为主机(如下图)。最多只可并联4台，性能也为PCR-WE/WE2系列的规格*²。
※1：包括设置的对应、并联运行电缆与输出接线等有限制，所以在设置后一定要进行动作确认
※2：输出电压、RESPONSE、输出阻抗
单相3线输出时追加二相输出模式
单相3线输出时输出的波形是将V相与U相的极性反转的波形
而二相输出时的波形则是在V相上从U相上输出－360.00°～＋360.00°相位转变的波形
WAVY
WAVY(SD032-PCR-WE)的Ver 6.1.0可对应PCR-WEA/WEA2系列与PCR-WE/WE2系列的所有机型。
