感应耐压试验如何评估变压器内部绝缘的缺陷？
变压器及互感器的感应耐压试验（含飞弧防护验证）是确保设备绝缘系统可靠性的核心试验项目。变压器绕组的匝间、层间、段间及相间的，是评估变压器内部绝缘性能的关键测试，其核心目的包括：
1.验证绝缘强度
通过在变压器绕组施加两倍及以上额定频率的高电压（通常为 100~600Hz），使绕组主绝缘（如绕组间、绕组与铁芯 / 外壳间）和纵绝缘（如匝间、层间）承受比正常运行更高的电场应力。通过监测试验过程中的电流、功率及功率因数等参数，判断绝缘是否存在缺陷。
2.排查制造缺陷
在制造过程中，绕组可能存在漆膜破损、绝缘纸褶皱、导线毛刺等微小缺陷。感应耐压试验能暴露这些隐患，避免因绝缘薄弱导致的匝间短路或层间击穿，防止运行时发生严重事故（如爆炸或起火）。
3.评估绝缘结构设计
验证绕组分段、层间绝缘布置等设计是否合理，确保在动态电磁应力下（如谐波、涌流等复杂工况），各部位电场分布均匀，避免局部电场集中引发绝缘劣化。
4.预防运行故障
运行中的变压器可能因雷电冲击、操作过电压或长期温升导致绝缘老化。该试验通过高频或工频高压的持续作用（如1分钟至数小时），模拟加速老化过程，提前发现潜在绝缘劣化趋势。
5.符合安全标准依据国际标准（IEC60076、GB1094、GB9706.1-2020/IEC 60601-1中 15.5.2试验要求），纵绝缘耐压试验是变压器出厂及投运前的强制性测试，确保设备满足行业安全规范，降低因绝缘失效导致的电网事故风险。
GB9706.1-2020/IEC 60601-1中 15.5.2试验要求:
示例：某10kV变压器在感应耐压试验中，当电压升至1.5倍额定电压时，监测到B相绕组层间存在间歇性局部放电信号，最终定位为绝缘纸未充分浸渍导致的微小气隙。修复后复测通过，避免了投运后可能引发的层间短路故障。此案例凸显了该试验在质量管控中的关键作用。

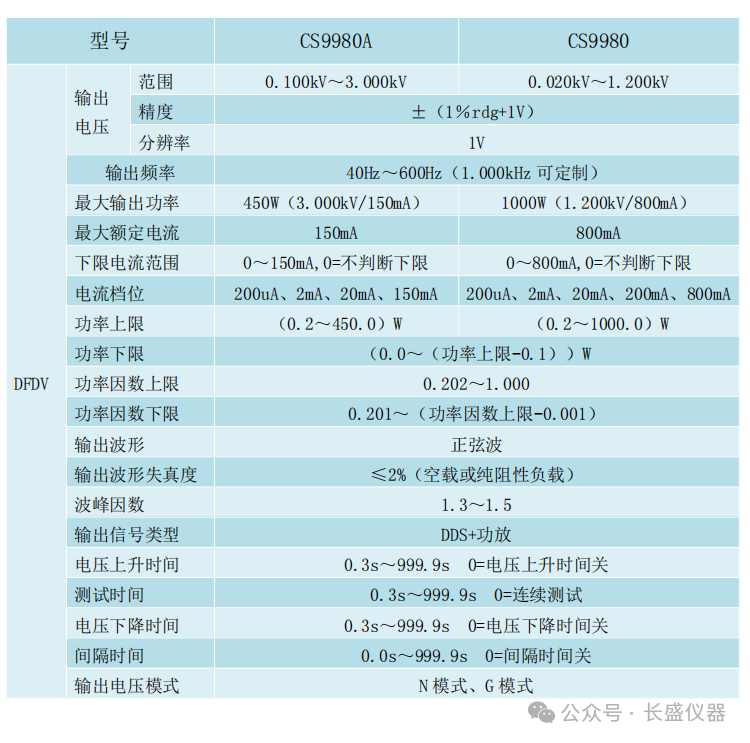

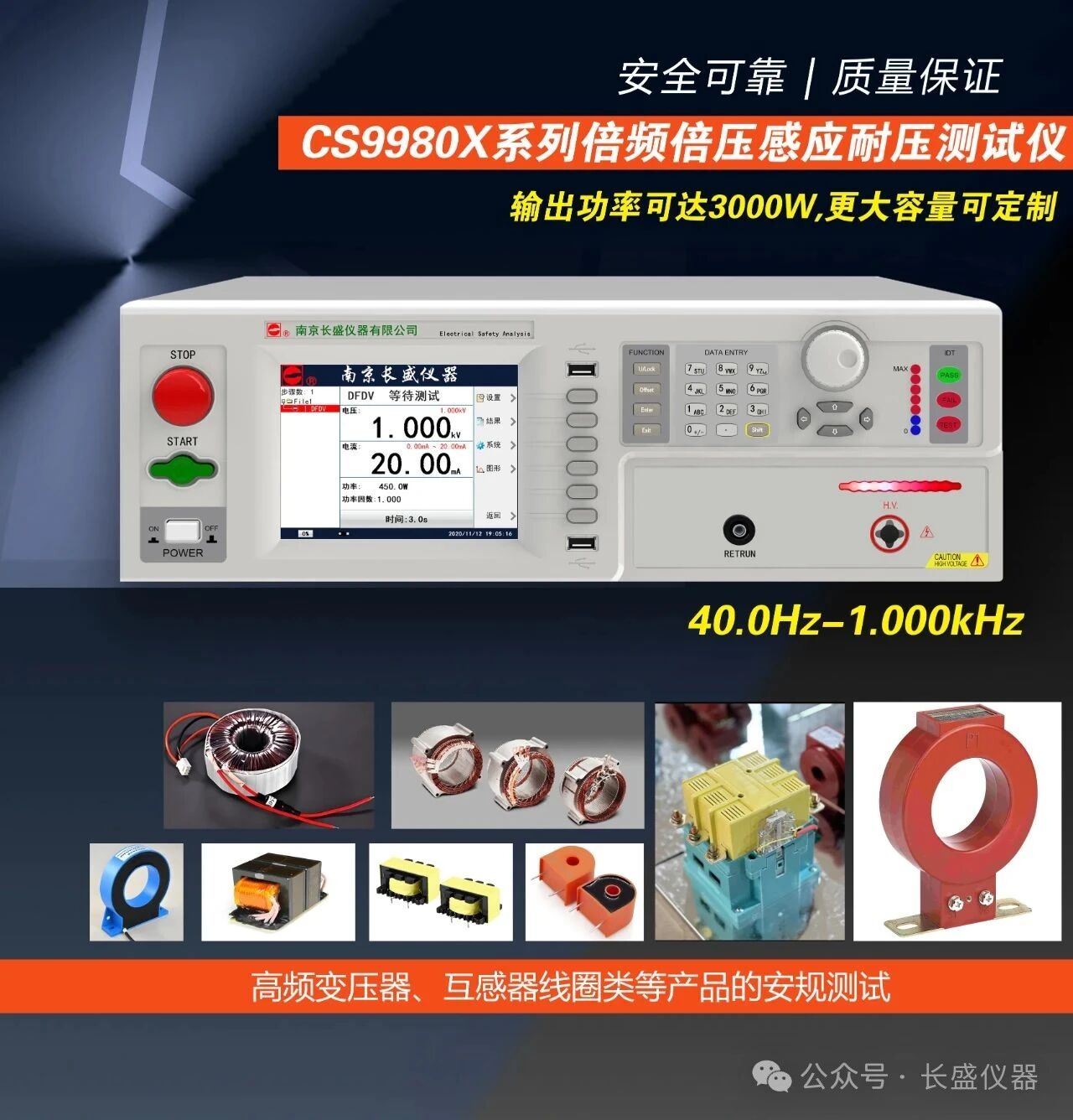

CS9980X系列倍频倍压感应耐压测试仪是为满足上述要求而进行设计的。CS9980X系列测试所需要的电压是由DDS原理产生的标准正弦波经线性功放驱动输出，具有波形纯净、失真度小的特点；输出频率范围为40.0Hz-1.000kHz，步进为0.1Hz。输出电压采用反馈稳压技术，输出电压稳定、重复性好、测试精度高。独特设计的电弧技术，可侦测出线圈层间之间的短路情况。
独特性能
能够更有效的用于某些微型电子变压器的匝间短路判定。可以有效的提高生产效率，是实验室和变压器生产线的理想选择
采用DDS技术产生测试所需的正弦波，波形纯净、失真度小
输出频率范围为40.0Hz-1.000kHz，分辨率为0.1Hz
测试仪的最大输出功率可达3000W，可根据客户的需求进行定制
具有功率电流上下限、功率上下限、功率因数上下限报警功能
可同时显示测试电压、感应电流、测试功率及功率因数
可通过电弧侦测判定层间是否存在短路k
具有OSC(开\短路检测)功能,可检测测试夹具与被测试体是否可靠连接及提早预判被测试体是否短路
具有GFI检测功能，可有效保护操作人员的安全
具有一键截屏功能
配备RS232、RS485、USB-Divice、USB-Host、PLC等多种接口，满足多样化连接需求，适配不同应用场景
