在示波器上捕获和分析未知波形的任务，可能是日常操作，也可能像在黑暗中拍摄一样困难。在许多情况下，采取有条不紊的方法设置示波器，将有助于捕获稳定的波形。
传统的手动波形设置方法
传统的手动波形设置方法需要手动调整三个关键参数，以实现最佳显示效果，但往往难以确定正确的调整值。
01
垂直灵敏度：调整垂直灵敏度，使信号的垂直振幅跨越示波器屏幕的三到六个格。
02
水平定时：调整水平时间刻度，使每格时间设置合适，从而使显示器宽度上能够显示三到四个波形周期。
03
触发位置：将触发位置设定在垂直振幅的50%处。不过，由于信号特性各异，这一设置并不一定能保证显示稳定。
当这三个参数调整得当时，示波器会呈现出对称的“轨迹”，即清晰描绘出波形的线条。波形的种类繁多，变化无穷，从常见的正弦波到单向方形波，再到复杂的鲨鱼齿形波等。采用手动设置方法时，通常需要反复、繁琐地调整各项参数，才能使波形清晰可读，进而便于进行后续的分析工作。

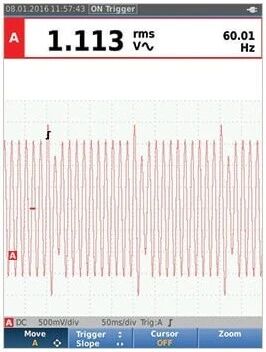

针对 3-6 个垂直分区调整的未知迹线

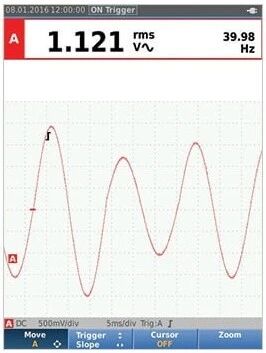

未知迹线水平调整 3-4 个周期

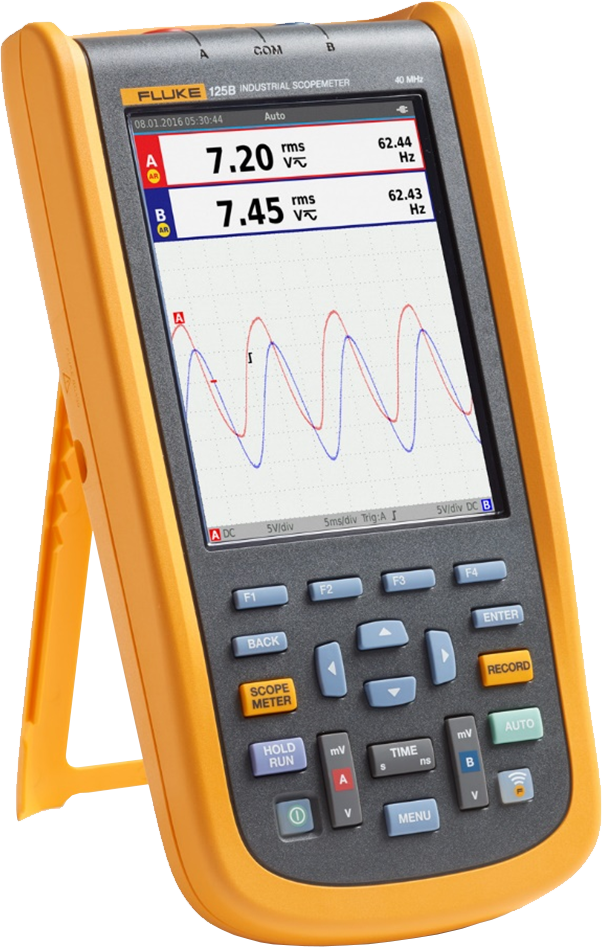

Fluke 120B系列ScopeMeter®工业用手持式示波表的Connect-and-View™触发技术
与传统手动设置方法相比，福禄克手持式示波器搭载了一项名为Connect-and-View™的技术，能够自动完成模拟波形的数字化处理，呈现清晰的信号图像。该技术可自动优化垂直和水平定时以及触发位置，即使面对复杂的未知信号，也能实现清晰稳定的显示，极大地简化了操作流程。一旦信号发生变化，示波器会自动跟踪并调整设置，确保显示效果始终如一。
启用Connect-and-View™功能非常简单，只需按下AUTO按钮即可。启用后，您将看到一条满足以下条件的迹线：
位于显示器的垂直范围内；
显示至少三个波形周期；
稳定性高，足以让您识别波形的整体特征。
这种自动化方法能够快速建立信号的可读表示，从而更高效地进行故障排除。然而，为了获得最佳的测量结果，有时可能需要结合自动和手动调整的方式，以满足特定的测试需求。
