前言
分布式光伏通常指在用户场地附近建设，容量相对较小的光伏发电设施。屋顶光伏作为分布式光伏的一种，具有分布式光伏“就地消纳”和“闲置资源利用”等优点，同时其降低企业能源成本和提升建筑效能等特点受到用户的青睐。得益于上述特点，屋顶光伏已广泛应用于工业园区和住宅区等场景。
为确保屋顶光伏系统在长期运行的安全可靠性和发电效率，需要定期对其进行运维。光伏系统的运维包括但不限于：工作电压检测、绝缘状态评估、防雷接地系统检测、组件故障点（如：热斑）巡查。
应用场景
1、光伏系统电压和电流测试
随着人们对光伏发电效率提升的要求，其工作电压逐步从1000V提升至1500V。传统的电气测试工具在测试量程和安全性等指标上已无法满足使用者的需求。
福禄克针对光伏行业推出的Fluke 283FC和Fluke 393FC专为光伏行业而生，具备CAT III 1500V安全等级，1000V AC和1500V DC测试量程和多种光伏运维所需的功能。为光伏安装和运维团队提供更为高效和安全的测试工具。

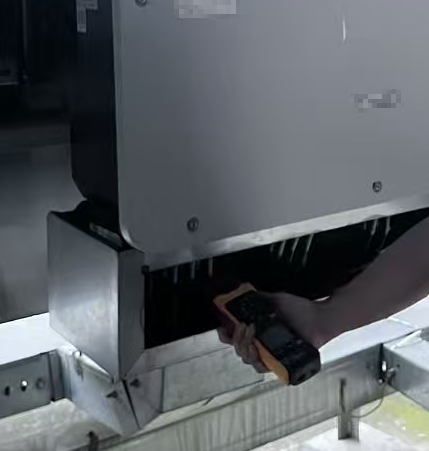

使用Fluke 393FC测试1500V汇流箱组串电流

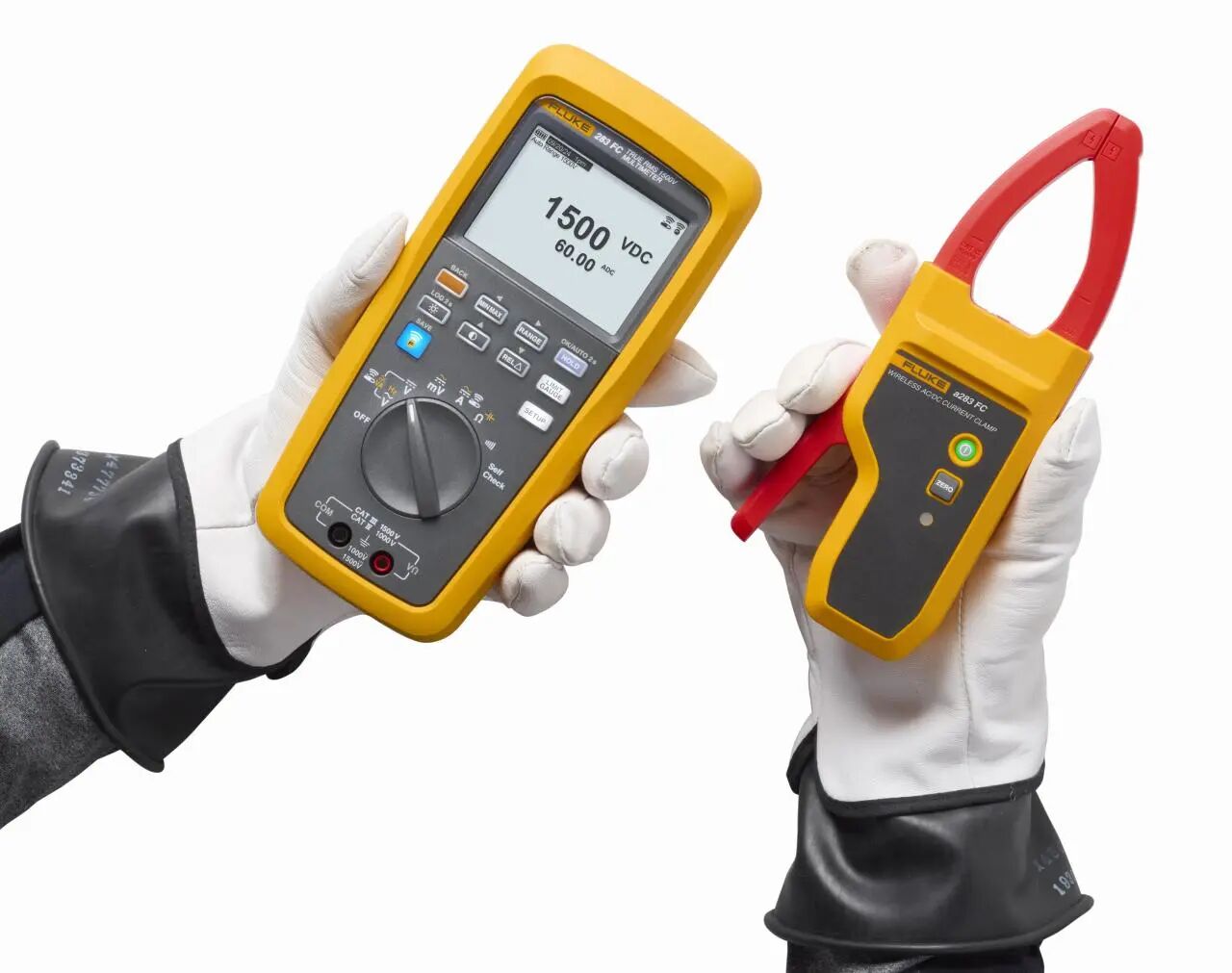

Fluke 283FC 1500V数字万用表
具有CAT III 1500 V/CAT IV 1000 V安全等级的万用表、无线电流钳和测试导线
标配CAT III 1500 V 等级的MC4 测试导线
万用表自检功能，在测试前做好充足准备

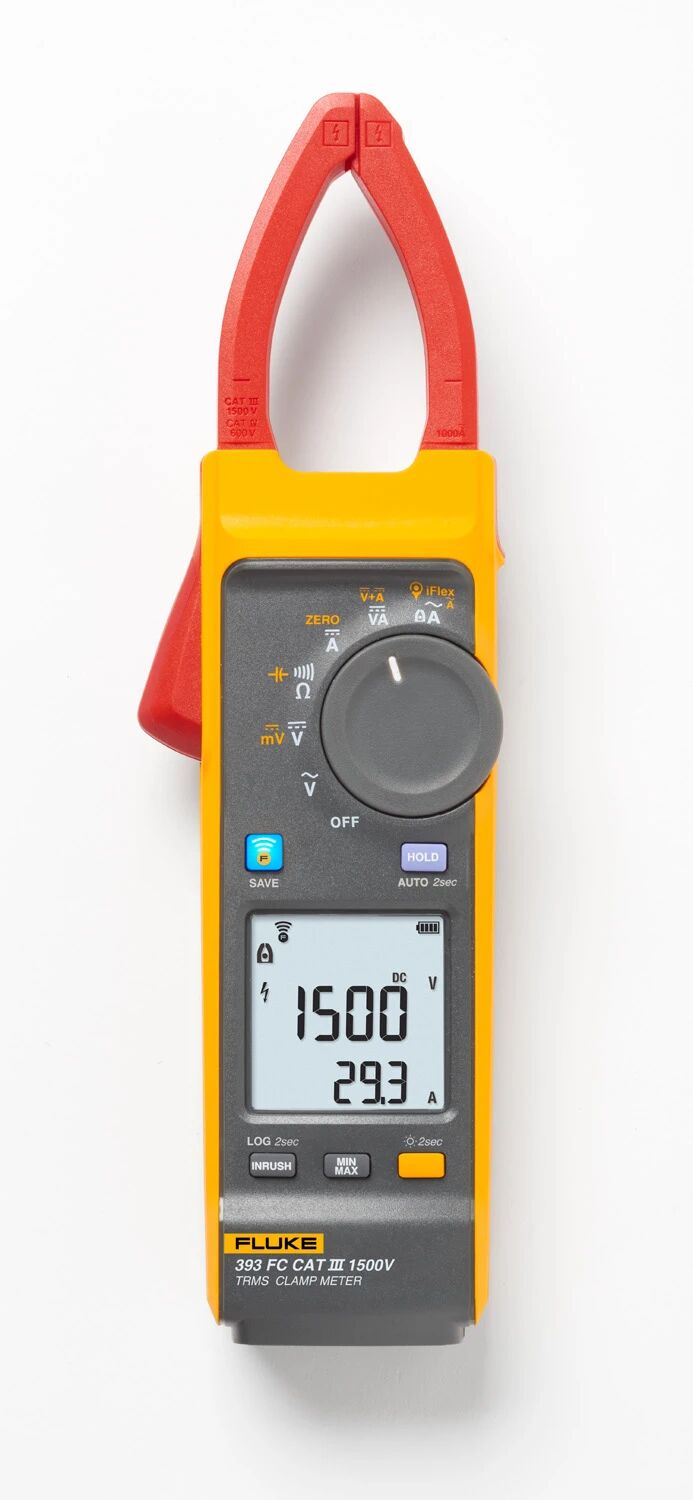

Fluke 393FC CAT III 1500V钳形电流表
支持最大1500V DC/1000VAC和2500A AC/1000A DC测量
CAT III 1500 V 安全等级钳形表，确保测量安全
纤细钳口，可检修拥挤汇流箱中的电缆
2、光伏系统绝缘测试
光伏系统的绝缘状态关乎到系统能否正常运行。当绝缘阻值降低至阈值以下，将触发警报并停机。因此定期对设备进行预防性的绝缘测试，是避免意外停机的有效手段。
当前在1500V的光伏系统中，建议使用2500V的测试电压验证设备的绝缘状态。同时也有部分光伏设备制造商推荐使用1500V测试电压对设备进行绝缘测试。

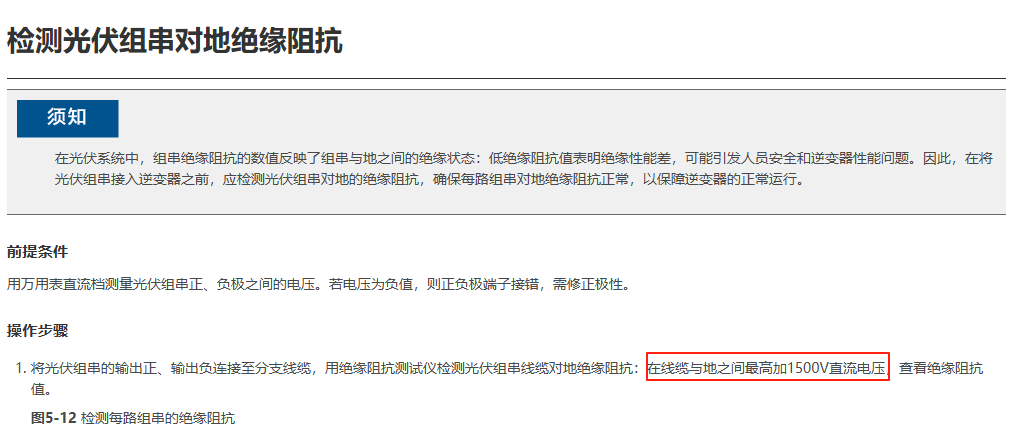

光伏设备制造商绝缘电压推荐值

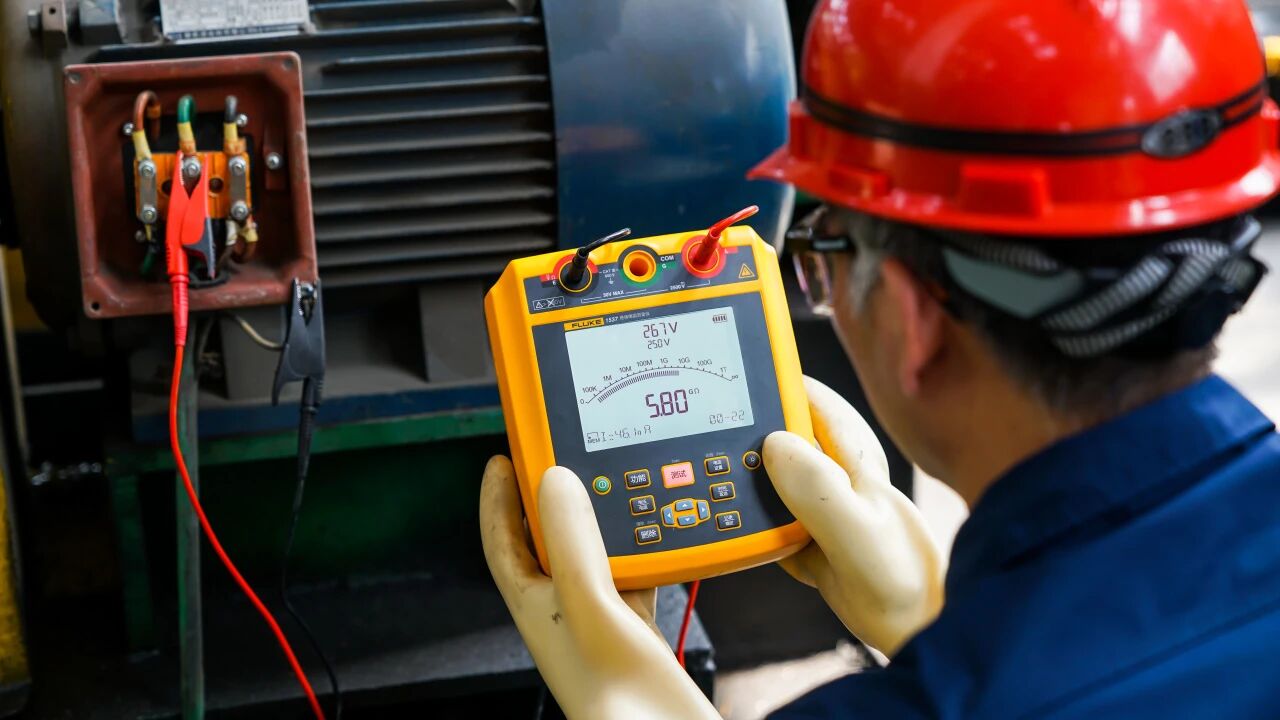

Fluke 1537绝缘电阻测试仪
最高2500V绝缘测试电压，500GΩ电阻
支持自定义测试电压功能，可设置1500V直流电压
支持极化指数(PI)和介质吸收比(DAR)测量，充分降低环境因素对测量结果的影响
3、光伏系统接地测试
光伏系统在安装和日常运维的过程中都需要对接地系统进行测试，通过接地电阻值来判断系统当前的工作状态和评估运行的安全性。

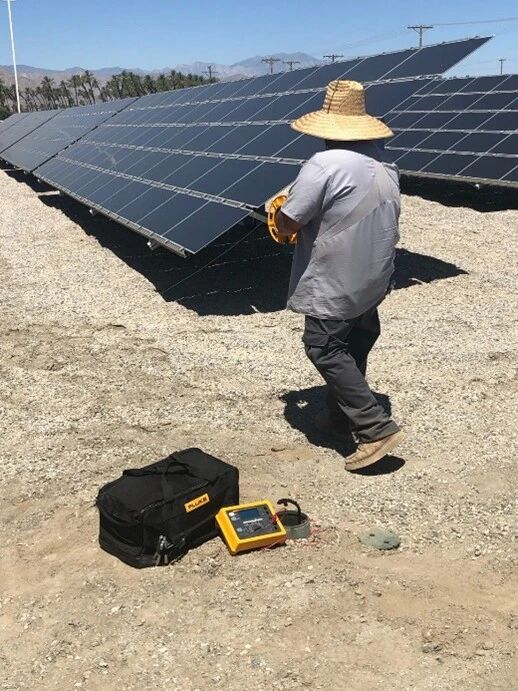

Fluke 1625-2 KIT接地电阻测试仪在光伏现场的应用

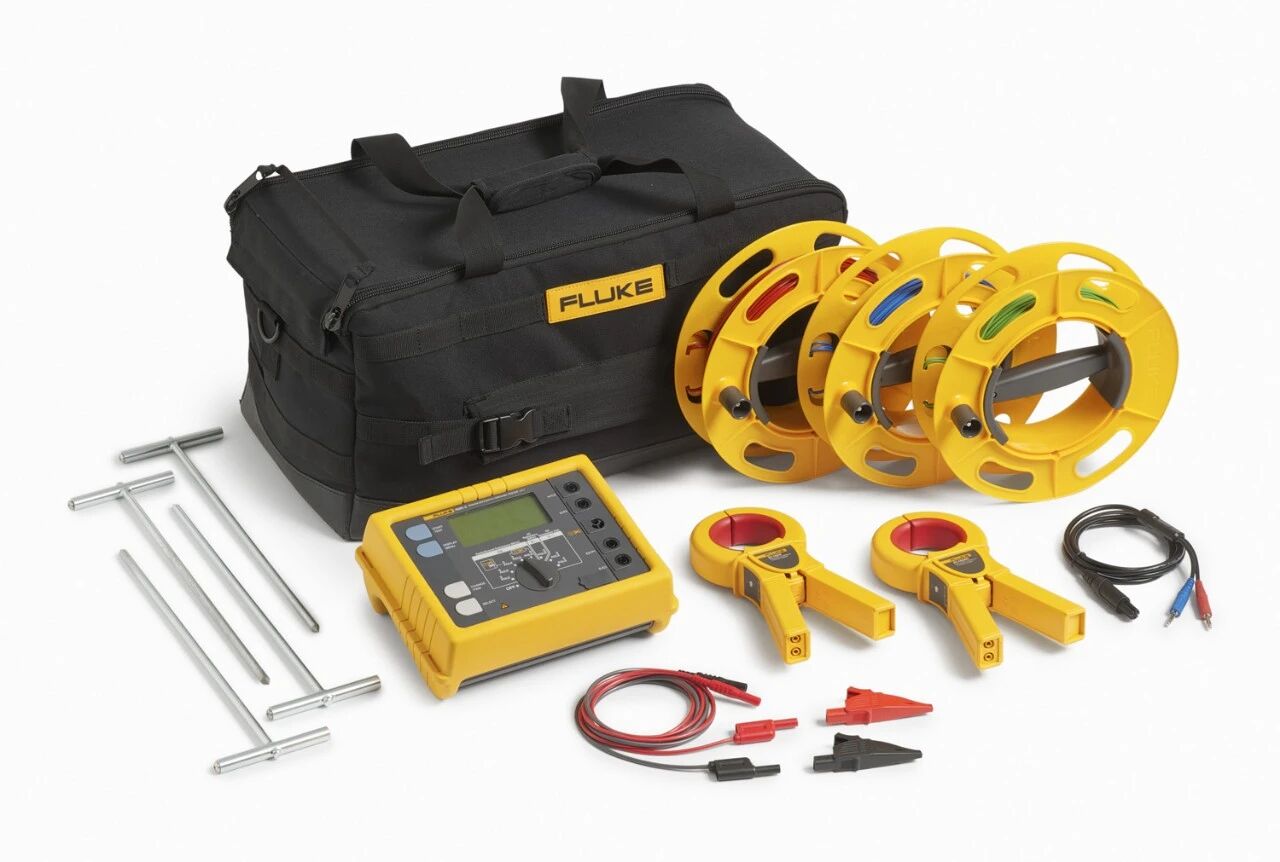

Fluke 1625-2 KIT接地电阻测试仪
支持三/四极法和无桩法等多种接地电阻测试方法
支持土壤电阻率和等电位电阻测量功能
测试频率自动切换，更强的测试环境适应性
4、光伏系统温度测试
光伏组件的生产缺陷、安装不当或意外都可能导致组件部分区域损坏，在工作时在局部产生异常高温。这一故障将导致组件的发电效率下降甚至高温可能引发其他的严重故障。因此对光伏组件的“热斑”隐患定期进行巡查，是确保光伏系统稳定运行的重要环节。

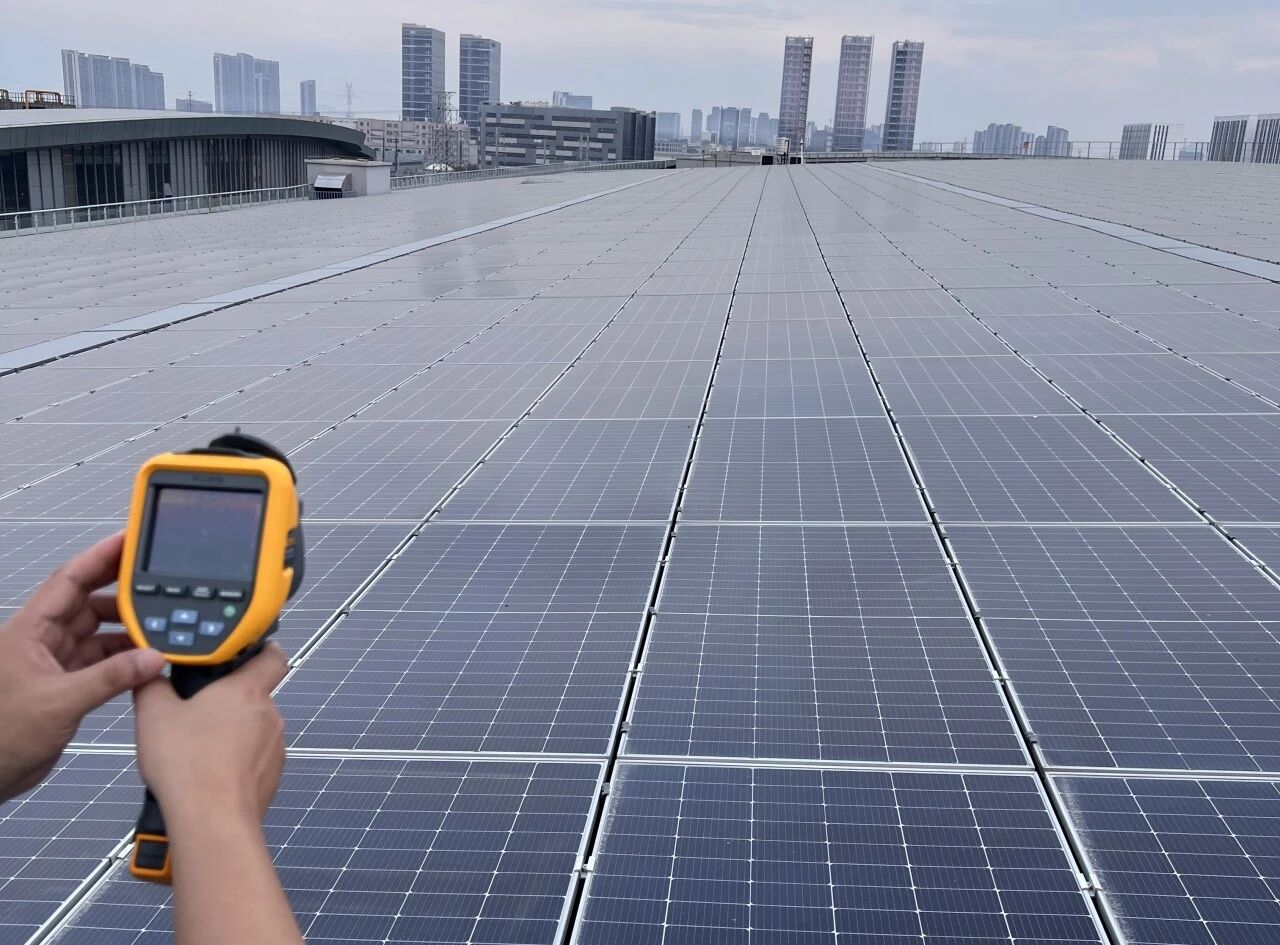

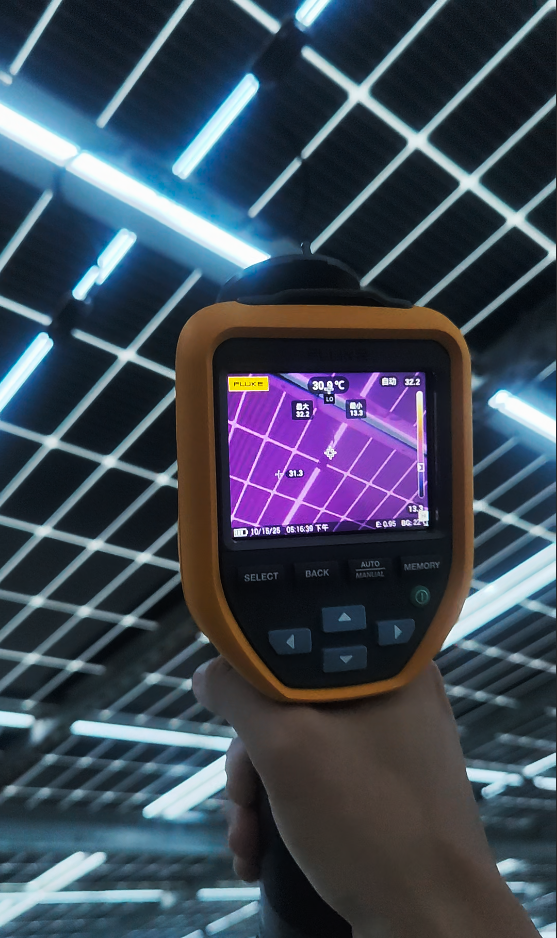

红外热像仪测试光伏组件温度

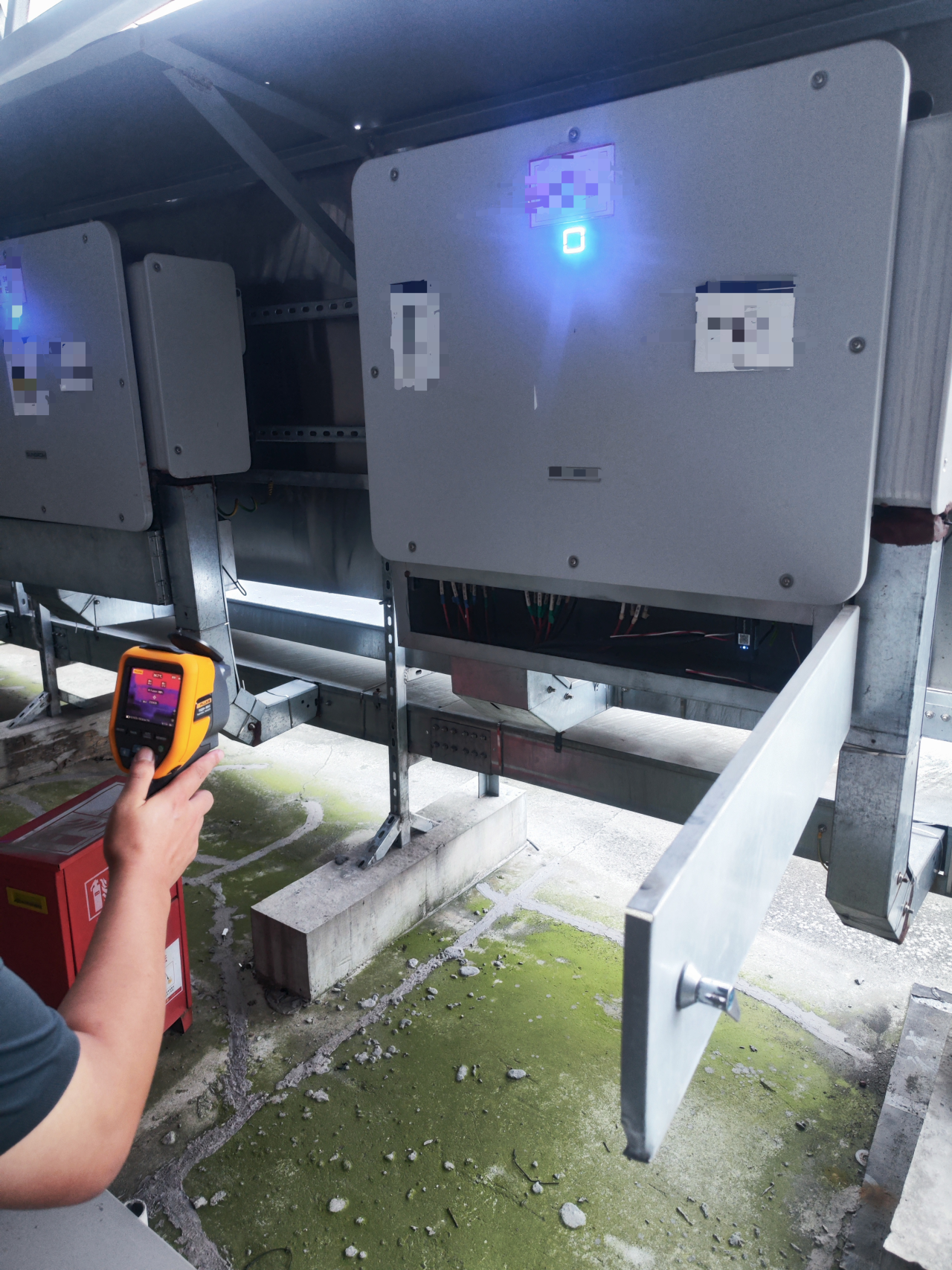

温度红外热像仪测试逆变器线路插头温度

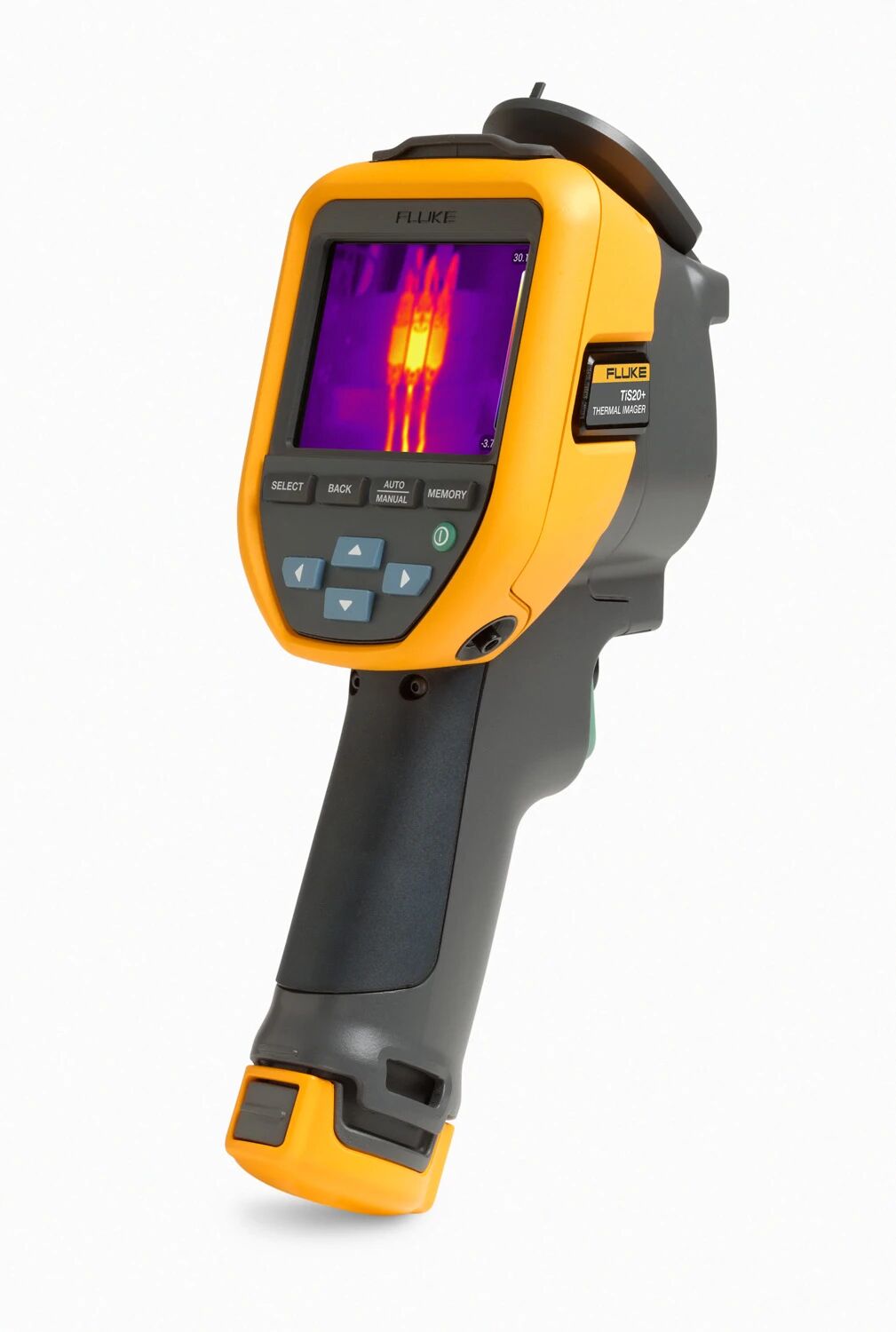

Fluke TiS 20+ MAX红外热像仪
120x90像素，9Hz帧频
支持IR-Fusion™功能，融合热像和实景画面，助力精准定位温度点
支持Fluke Connect Express软件，分析数据和自动生成检测报告
