在电子系统测试与设计中，工程师常常使用功率放大器来驱动诸如CBB电容、MLCC电容或传输电缆等容性负载。当输入信号为方波时，一个常见的困惑随之产生：为何一个标称功率充足的放大器，在实际驱动容性负载时会出现波形失真、振铃，甚至触发过流保护？
问题的根源往往不在于放大器的额定功率，而在于其带宽与输出电流能力在容性负载下的相互作用。
1、电容的电气特性
ic(t) = C·dv(t)/dt
其中：ic(t)是瞬时电流、C 是电容值
dv(t)/dt 是电容两端电压的变化率
这个公式清晰地指出：要为电容建立快速变化的电压，必须提供巨大的瞬时电流。
2、量化与带宽、压摆率的约束
实际方波的上升沿tr（从 10% Vm到 90%Vm的时间）是带宽的直接体现，工程上常用经验公式：BW≈0.35/tr， 其本质是带宽对高频细节的放大能力，转化为电压爬升的时间限制。
压摆率的本质是放大器内部有限电流对补偿电容充放电速度的物理限制。
当压摆率≥带宽所对应的dv/dt上限时，带宽才是主导约束；若压摆率更低，电流则由压摆率决定，带宽约束失效。
实际最大 dv/dt = min (带宽对应的dv/dt上限，压摆率)，进而决定容性负载电流峰值。
3、从“方波边沿”类比到“正弦波”
驱动容性负载时，最严峻的考验发生在电压变化最快的时刻，即方波的上升沿和下降沿。这个快速变化的边沿，其高频特性可以由一个等效频率的正弦波来近似，正弦波在“峰值附近”是“电压变化最快的时刻。这两个“最快变化时刻”的 dv/dt，在工程上可近似相等。
时域看：当压摆率占主导时，等效频率f=fSR=SR/(πV_p）。当带宽占主导时，电流峰值由ic(t) = C * dv/dt 决定，而实际的 dv/dt 被功放的带宽所限制，即等效频率f=带宽频率fBW。
频域看：在频率最大处，电容的阻抗 Xc = 1/(2πfC) 决定了电流的大小。
4、实际案例
功放型号：HAP-4001
功放带宽及压摆率：30kHz 40V/us
输出电压：输出为2kHz频率的40Vp方波
负载CBB电容：100nF
计算瞬时峰值电流：
40Vp下30kHz对应的dv/dt上限=V_pp·BW/0.35=6.8V/us
实际最大 dv/dt = min(6.8V/us，40V/us)=6.8V/us，
实际输出带宽占主导，即f=fBW
Xc =1/(2πf C) ≈50Ω
I_p = V_p / Xc = 40V /50Ω ≈ 800mAp
实际测量电流峰值为950mAp，在误差范围内

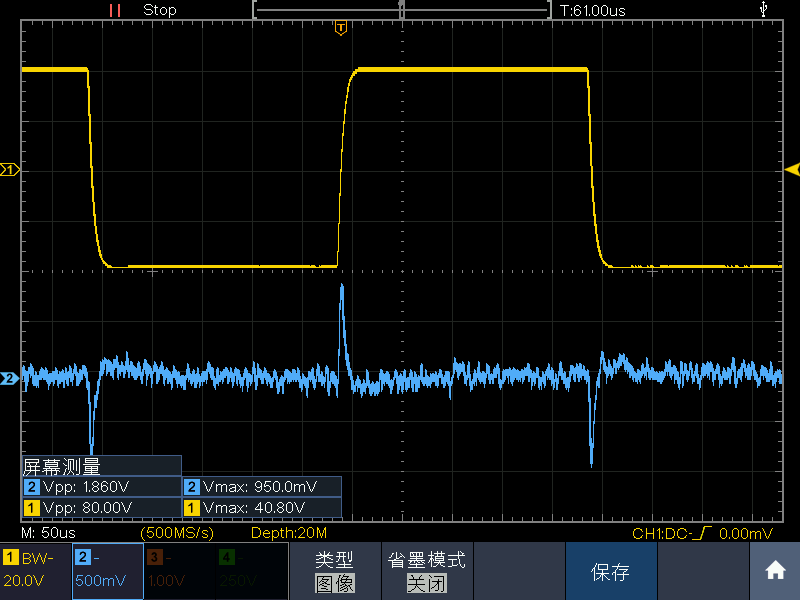

图示黄色为电压波形、蓝色为电流波形

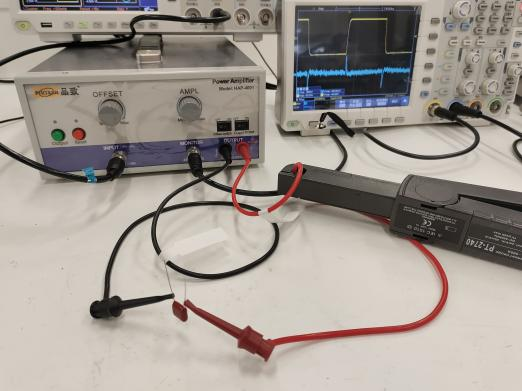

接线示意图
5、总结
当功放驱动容性负载（如CBB电容）并输入方波时，对方波上升/下降沿的响应需要非常大的瞬时电流。这个瞬时电流的需求程度，在压摆率充足的情况下，取决于功放的带宽。带宽越低，方波边沿越缓，瞬时电流需求越小，但波形失真越严重；带宽越高，方波边沿越陡，瞬时电流需求越大，但波形越保真。
在实际应用中，如果必须驱动大容性负载，除了选择高压摆率、大电流的功放外，还可以考虑在输出端串联一个小电阻来阻尼振荡，但这会进一步限制可用带宽和电流。
