SiC/GaN将开关速度推向纳秒级，800V高压下的损耗怎么测？ZUS示波器自带双脉冲测试功能，通过“两次脉冲”精准量化开关损耗与反向恢复数据。告别模糊的波形观察，用精确数据支撑电路优化。
案例背景：能效决战“0.5%”时代
为什么要做双脉冲测试？
疏忽尖峰： 往往会忽略极端工况下的电压尖峰； 无法量化： 难以具体量化单一功率器件的开关损耗； 后期风险： 随着工程面扩大，设计余量的浪费或整机故障风险会陡增。
原理解释：什么是双脉冲？
示波器双脉冲测试的核心，是通过两次连续的脉冲信号来判断元件的稳定性：
第一次脉冲：用于建立电感电流，稳定电路状态；
第二次脉冲：真正的测试阶段，用于捕捉开关关键数据。

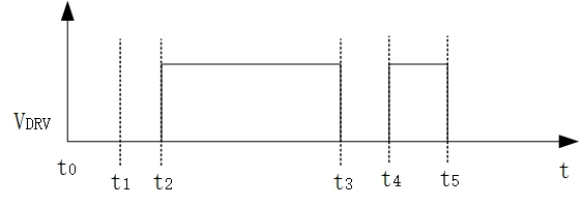

标准的脉冲时序逻辑（t0-t5）：
t0-t2：电源上电，电路进入稳定准备期。
t2-t3（开通）：发出第一个“开通脉冲”，器件从关闭转为导通，电流上升。
t3-t4（关断与间隔）：发出“关断脉冲”，记录电流电压变化（开关损耗、浪涌），此时电感续流，为第二次脉冲做准备。
t4-t5（二次开通）：发出第二个“开通脉冲”，测试导通特性。
t5以后（二次关断）：元件切回关闭，再次记录关断时的能量损耗、电压尖峰。
示波器正是通过捕捉这几次动作前后的微秒级波形，直观评判器件是否稳定、高效。
数据维度：双脉冲主要测什么？
ZUS示波器能够将波形转化为三大类核心数据：
1、开关损耗参数
开通损耗 (Eon)：影响高频工况下的发热与续航。
关断损耗 (Eoff)：在SiC/GaN高频应用下，该损耗占比极高。
2、时序参数（纳秒级）
延迟时间 (td)：影响驱动信号与器件动作的同步性。
上升/下降时间 (tr/tf)：直接决定di/dt大小，其中SiC的下降时间通常在纳秒级。
3、应力与反向恢复参数
电压尖峰：关断瞬间的Vds/Vce过冲，需通过测试指导缓冲电路设计，防止器件击穿。
电流变化率 (di/dt)：变化过大会引发EMI干扰。
反向恢复 (Irr/Qrr)：评估续流二极管的损耗与干扰特性。
落地实测：ZUS系列示波器怎么测？

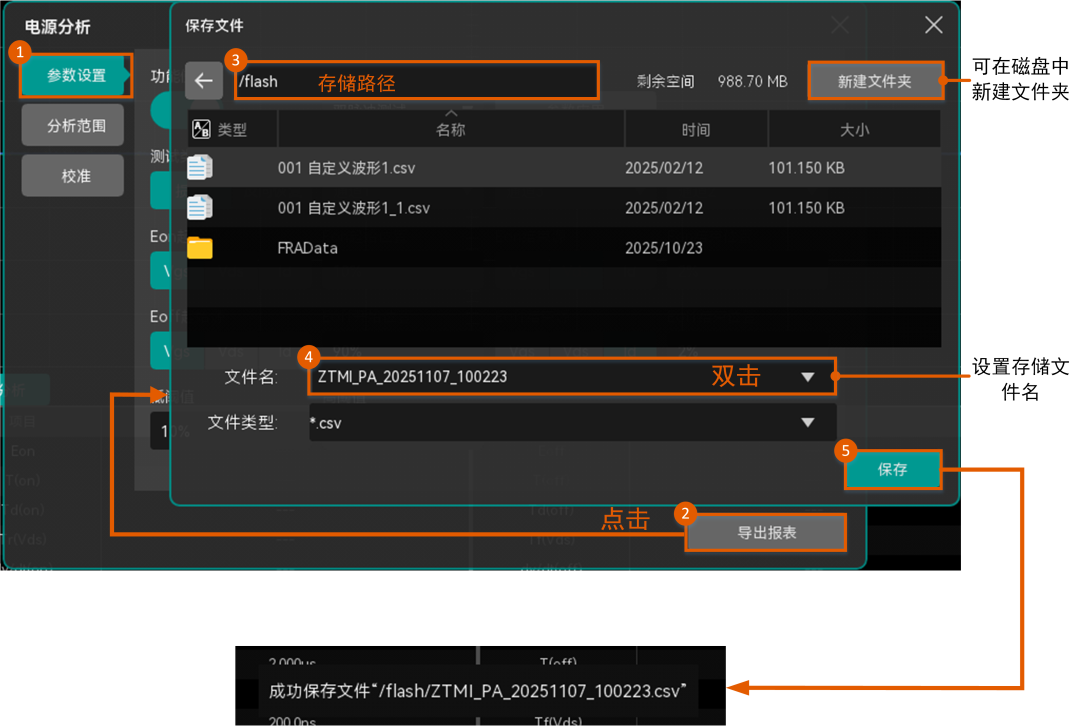

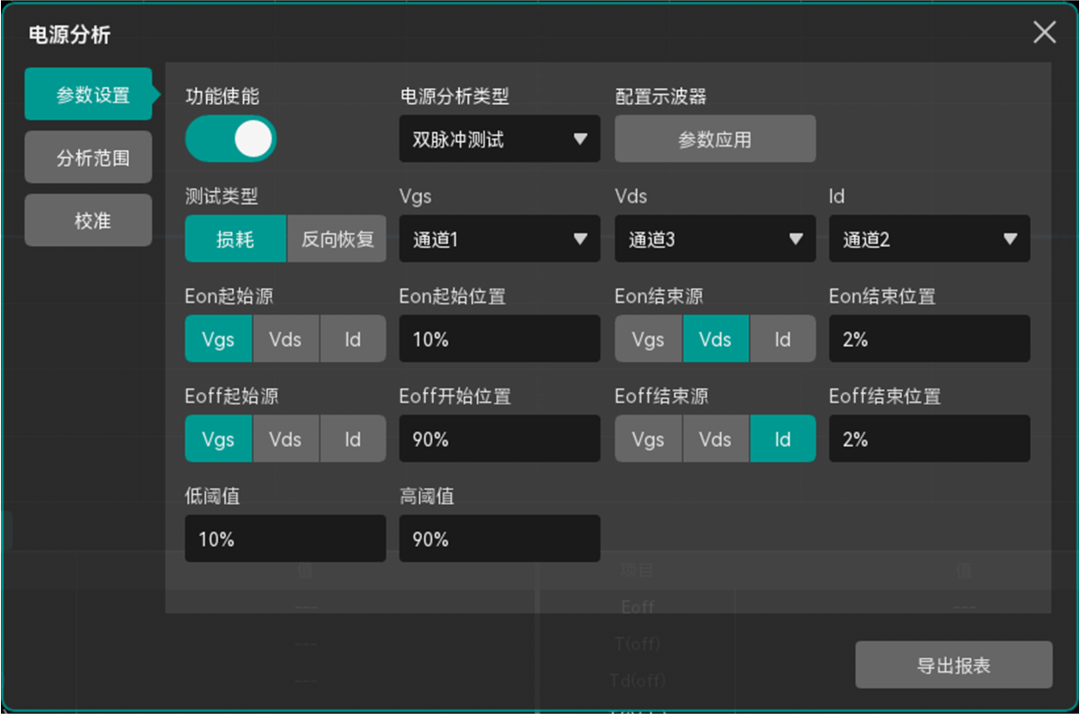

ZUS系列示波器自带专业的双脉冲测试功能，覆盖损耗测试和反向恢复测试。用户可根据实际需求直接调取功能。今天主要介绍双脉冲功能中的损耗测试。

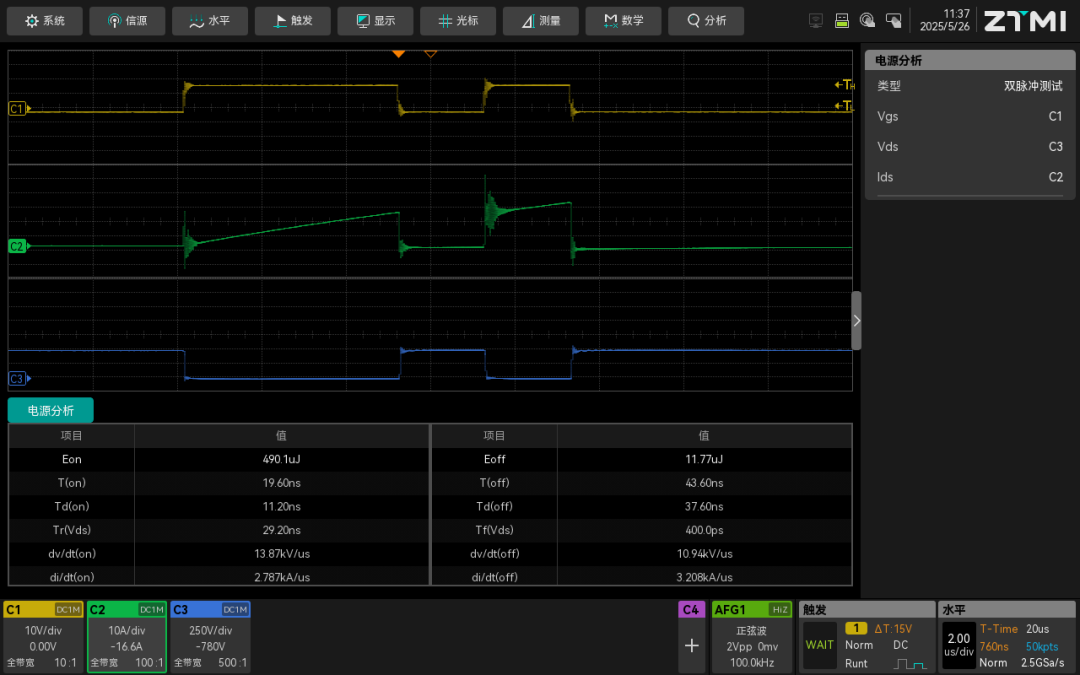

图3 损耗测试
针对不同的测试环境与预算，提供两套差异化电压测试探头方案：

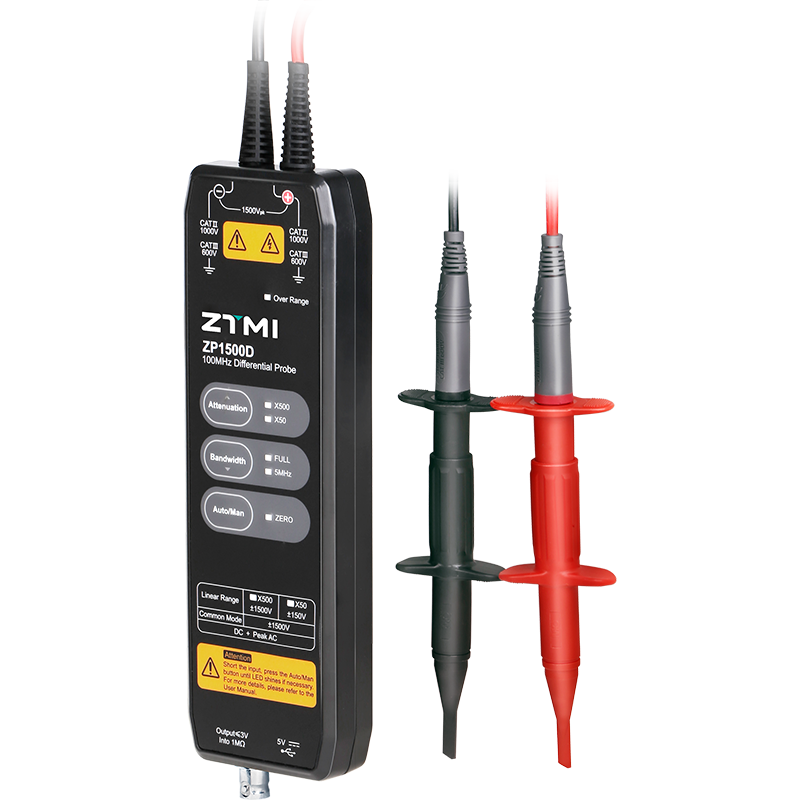

配置：ZP1500D 高压差分探头
场景：适合测试环境相对干净、对成本敏感的场景。以高性价比满足常规电压测试需求。
2、精度优先方案

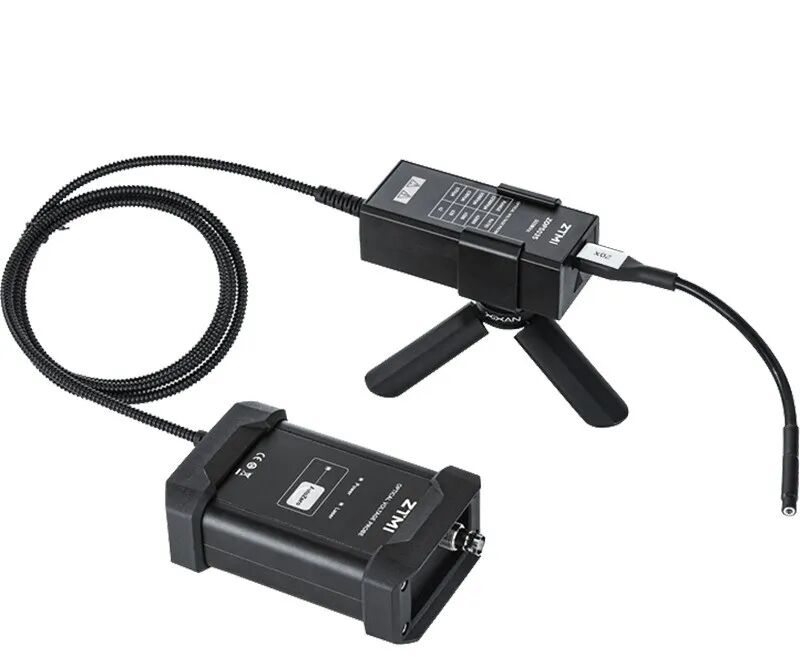

配置：ZOP5035 光隔离差分探头
场景：适合有噪声干扰、对精度要求严苛的场景。光隔离设计抗干扰能力极强，误差更小，是SiC高精度测试的首选。
总结：双脉冲测试的核心优势
双脉冲测试是评估IGBT/SiC等功率器件动态特性的关键手段，具备无可替代的优势：
接近实际工况：通过电感负载模拟真实逆变器中的电流连续模式（CCM）。
可重复性强：每次测试条件可控，便于对比不同器件、驱动参数等。
全面评估动态特性：一次测试即可获得开通、关断、二极管特性、损耗、电压电流应力等；
无需复杂负载：只需一个电感，比全功率测试更安全、经济、高效；
是器件选型与验证的标准方法：广泛用于 IGBT / SiC / GaN 器件评估与驱动优化。
ZUS系列示波器内置双脉冲测试功能，一键捕捉纳秒级波形，精准量化开关损耗、电压尖峰等参数，为功率电路的能效优化提供核心支撑。
