一、客户背景与需求
行业：消费类电子元器件制造商，电器陶瓷研发或有微秒级信号的测量需求。
需求：精确测量其产品点火时产生的瞬态高压脉冲信号，以验证性能。测量范围需覆盖8kV至20kV，需要显示出打火时产生的脉冲信号，峰峰值对应的电压值。需准确捕捉微秒级窄脉冲的真实波形。确保测试过程对人员和设备安全。需兼容现有主流示波器。
二、测试设备
核心：PKHV3020高压衰减棒（1套），耐压20kV，衰减比1000:1，带宽100MHz。
示波器：Tektronix MDO3054（1台），带宽≥500MHz。
辅助：信号发生器（校准用）、高压绝缘手套、接地线、原厂校准工具。
三、系统搭建与校准

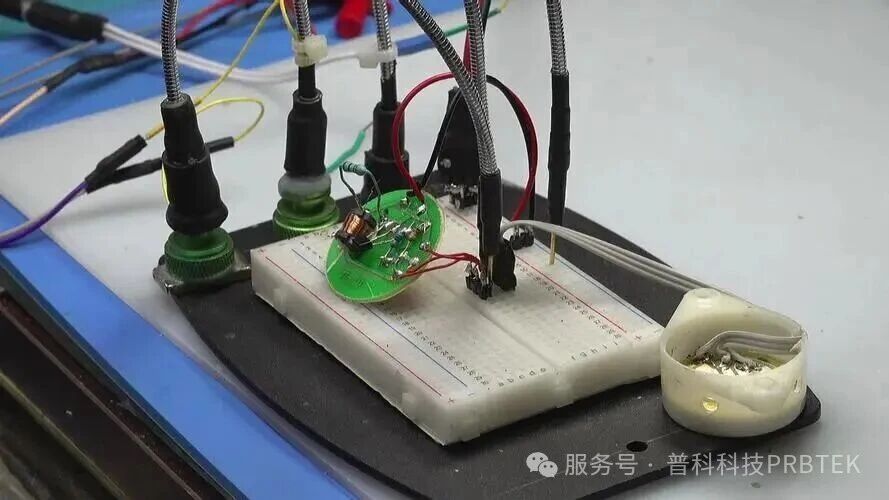

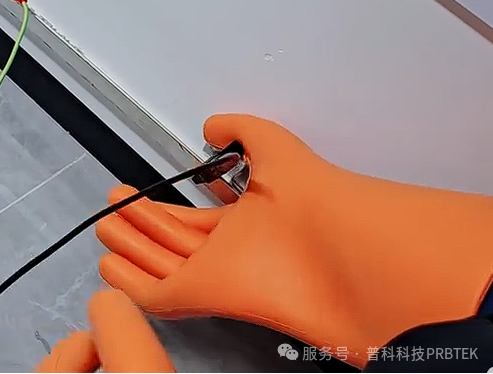

接地连接：操作前佩戴高压绝缘手套，先将衰减棒接地夹连接至可靠接地端。

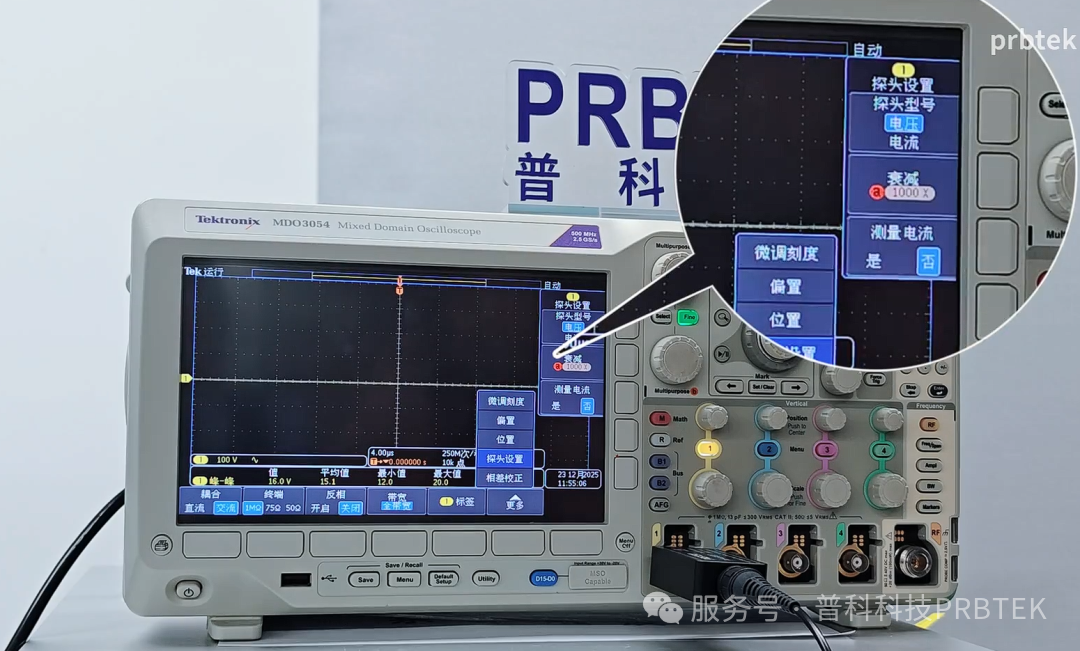

信号连接：将衰减棒通过专用补偿器接入示波器通道1，衰减棒与补偿盒序列号一一对应，示波器设置输入阻抗为1MΩ，衰减比1000:1。
关键校准：使用信号发生器进行校准。
增益校准：输入7Vrms/40Hz正弦波，调节“DC ATTEN”使示波器显示7mVrms。

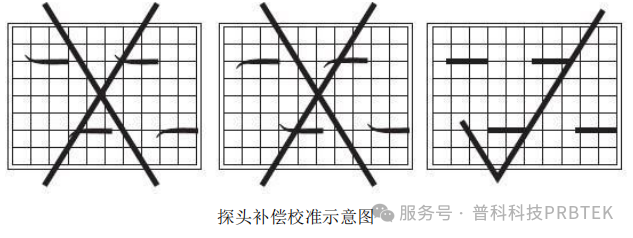

补偿校准：输入20Vpp/200Hz方波，调节“LF COMP”使方波波形平直。
四、测试方法与结果
1.将示波器时基调至1-5µs/div，设为单次触发模式。

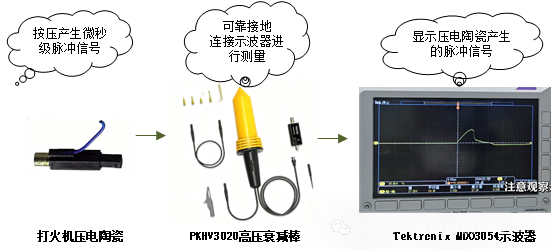

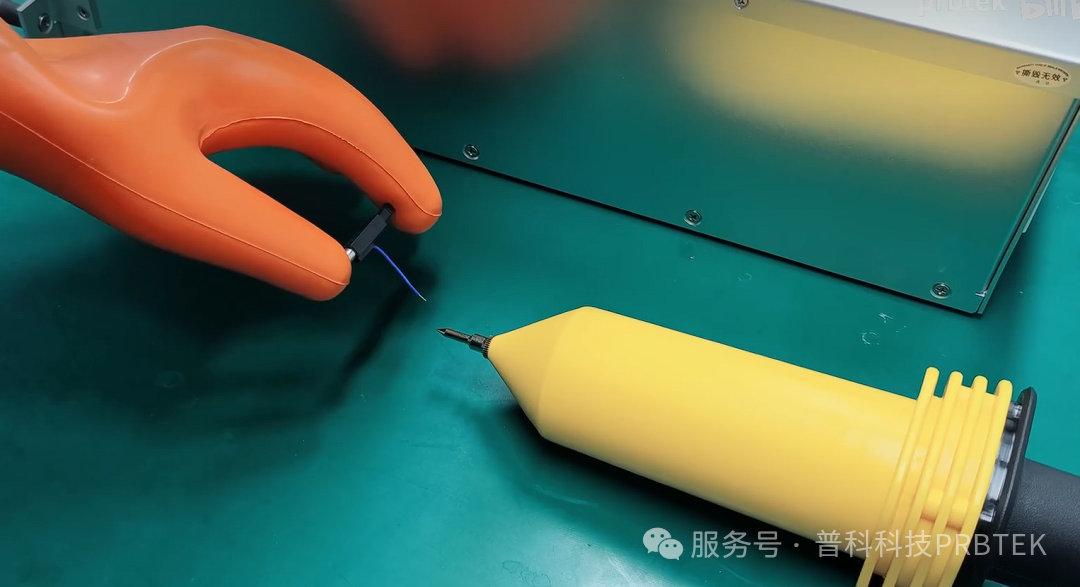

2.将衰减棒高压端接近打火机压电陶瓷高压输出端，按压打火机压电陶瓷触发。

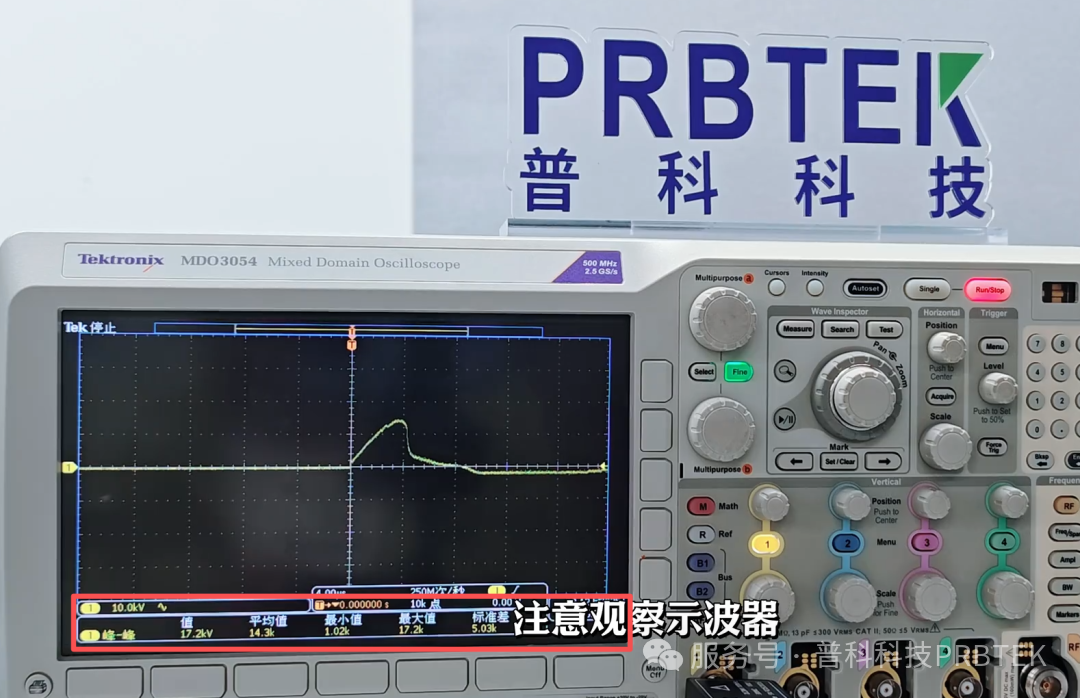

结果：示波器捕获一个高压脉冲波形。读取其峰峰值电压17.2kV,可分析脉冲宽度、上升时间等参数，与规格对比判断产品是否合格。
五、总结
本方案基于PKHV3020构建了一套安全、精确的微秒级瞬态高压测试系统。其20kV耐压和100MHz带宽能完美满足测试需求。严格的校准与安全流程确保了测量准确性。该方案适用于该类高压元器件的研发验证与产线质量控制。
