客户行业与需求
工业电机驱动系统研发企业，专注于变频调速系统（VFD）设计与生产，致力于提升电机效率、降低能耗与温升。
核心测试需求
为优化电机驱动算法、降低电机温升，并严格满足IEC 61800-3谐波标准，需对变频调速系统输出电流谐波进行高精度测量：
电流范围：覆盖 - 100A 峰值，适配重载启动、制动等瞬态工况
带宽性能：开关频率 20kHz–50kHz，要求带宽≥300kHz、上升时间≤100ns，精准捕捉高频电流尖峰和谐波
测量精度：直流 / 交流精度≤±1%，相位误差≤3°，保证功率损耗计算准确设备兼容：无缝对接现有Keysight Infiniium S 系列示波器
安全易用：非接触式测量，不破坏原电路，支持快速拆装
测试系统配置方案

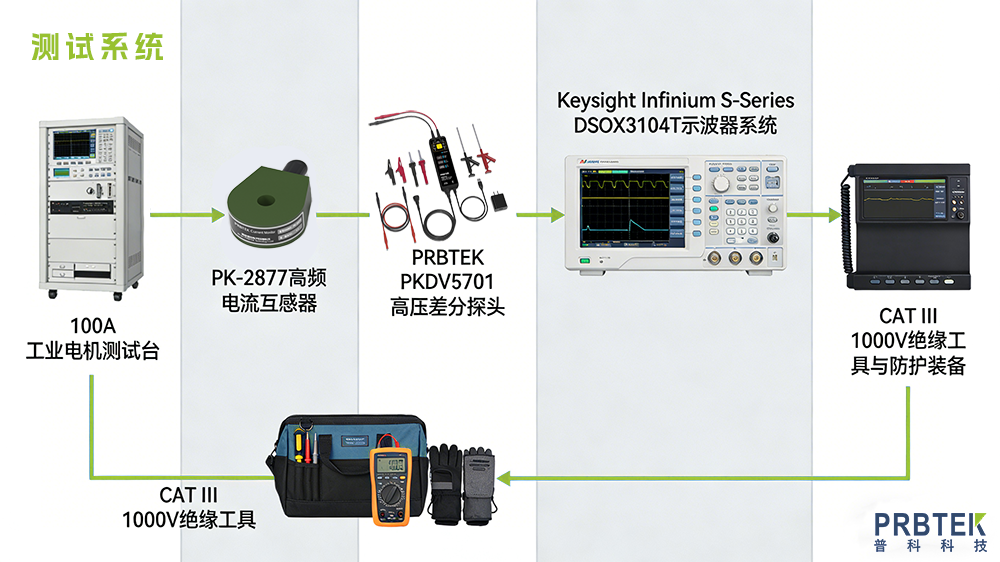

1、 核心测量设备

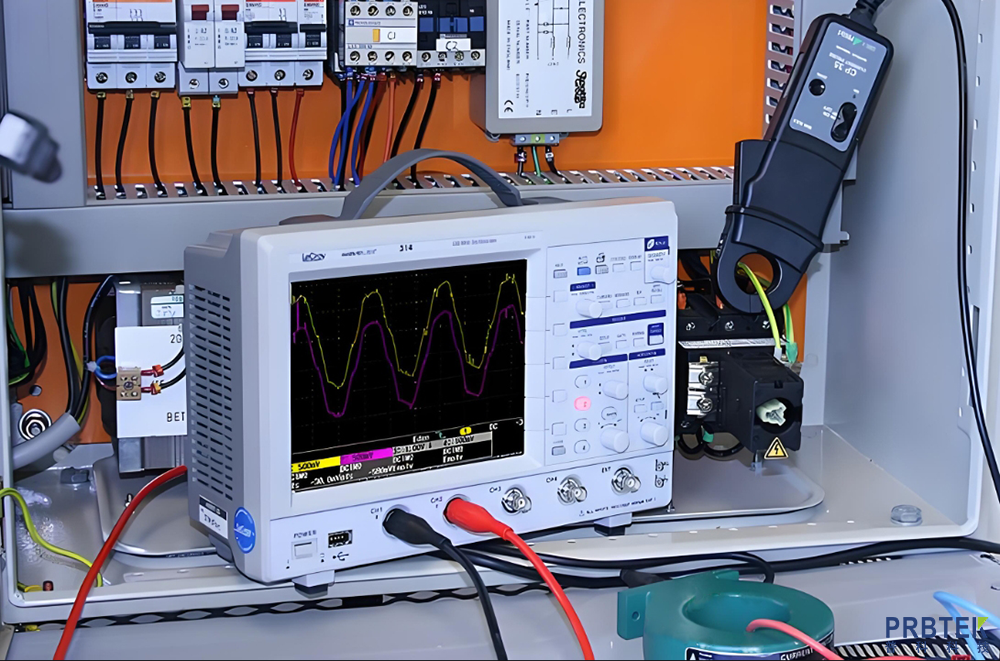

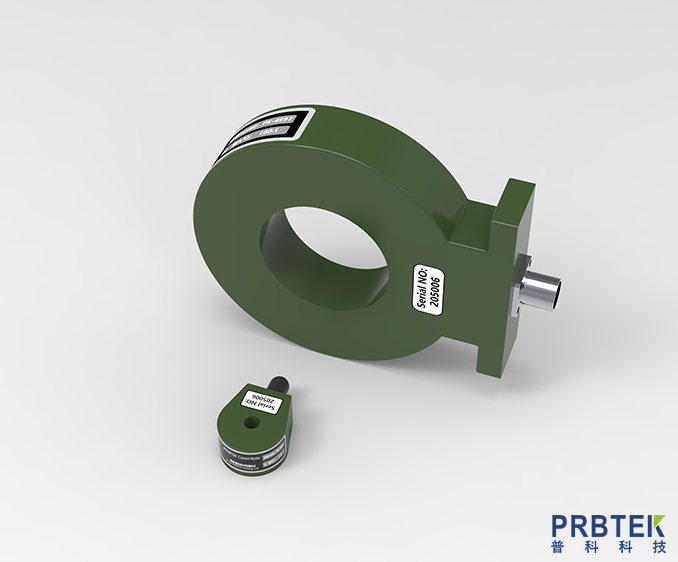

PK-2877 高频电流互感器（2 套）
峰值电流：100A（完美覆盖满载测试）
上升时间：100ns（对应带宽约 3.5MHz，远超 300kHz 要求）
高频带宽：3dB 带宽 200MHz，可捕捉 EMI 高频谐波
输出比：1V/A（100A 峰值对应 100V 输出）
瞬态特性：跌落 0.1%/μs，大电流瞬态线性度优异
长期稳定：有效值 2.5A，满足持续测试需求
低损耗：磁芯 L/f=0.0025，高频测量精度更高
2、示波器系统
主机：Keysight Infiniium S-Series DSOX3104T
带宽：1GHz（无测量瓶颈）
采样率：5GSa/s（还原瞬态细节）
通道：4 通道（同步测电流、电压）
选配：功率分析选件（直接输出谐波分析结果）
3、辅助设备
高压差分探头：（PRBTEK PKDV5701，1 套，100:1 衰减适配 100V 信号，高带宽高抗扰，完美匹配互感器高频特性）
测试平台：客户定制 100A 工业电机测试台
安全防护：CAT III 1000V 绝缘工具与防护装备
系统搭建与配置
安装：将 PK-2877 互感器套在变频系统输出端电机电缆上，保证垂直耦合
接线：互感器输出经高压差分探头接入示波器通道 1、2（差分输入）
参数设置：采样率 5GSa/s，存储深度 100Mpts，开启功率分析功能
标准测试方法
1、稳态测试：100A 满载运行，记录电流波形，用示波器功率分析模块解析谐波成分。
2、瞬态测试：模拟电机启动、制动工况，记录电流瞬态波形，分析上升时间、跌落特性。
3、精度验证：用 Fluke 5520A 高精度电流源注入标准电流，对比测量值与标准值，计算误差。
实测结果（全部达标）
谐波合规：100A 满载下，5 次谐波 - 35dBm、7 次谐波 - 45dBm，满足 IEC 61800-3 Class A 限值
瞬态优异：启动上升时间 90ns，跌落 0.09%/μs，优于设计指标
精度超高：0–100A 全范围误差≤±0.9%，相位误差≤2.8°，满足高精度功率测量要求
方案总结
本方案采用PRBTEK PK-2877 高频电流互感器，成功实现 100A 工业电机驱动电流谐波的精准测量。系统配置合理、兼容现有设备、测试数据可靠，为客户优化电机驱动算法、提升产品性能提供了坚实支撑。
