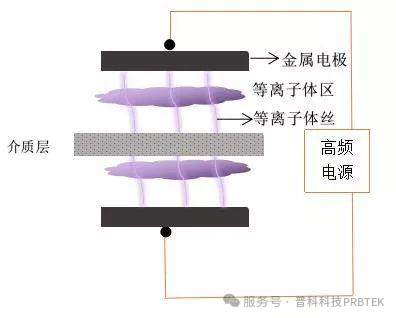

介质阻挡放电（DBD）是一种产生低温等离子体的高压放电技术，核心是两电极间加入玻璃、陶瓷等绝缘介质。施加高频交流高压（数千至上万伏）击穿气隙形成微小放电通道，介质阻挡避免火花/电弧，维持室温稳定等离子体状态。
应用场景：
环保：臭氧发生器、工业废气分解、空气净化。
材料：塑料、金属表面改性，增强粘接或印刷性能。
生物医疗：医疗器械低温灭菌、促进伤口愈合。
其他：能源化工（CO₂转化、合成氨）、农业（种子萌发、食品保鲜）、准分子紫外灯等。
DBD工作电压通常高达1kV~30kV，远超普通示波器几百伏的量程。若直接测量，会瞬间烧毁仪器并危及人身安全。高压衰减棒内部采用精密电阻分压网络，能将高压等比缩小为低压信号，同时提供高绝缘与接地保护。因此，在研发、测试与维修这些DBD设备时，高压衰减棒成为不可或缺的安全测量工具。

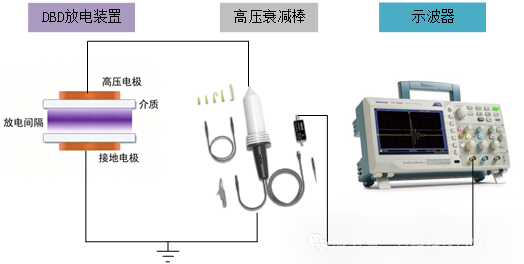

详细连接步骤：
高压电源输出端接DBD的高压电极，DBD的地电极必须可靠连接到系统大地。

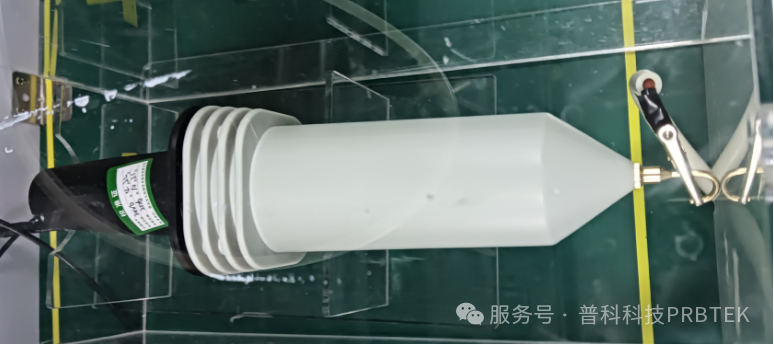

2.将衰减棒的探头高压输入端夹住高压电极的金属部分。
3.将衰减棒自带的接地鳄鱼夹线连接到DBD的地电极或直接连接到公共接地，接地线越短越好，避免形成环路引入噪声。
4.衰减棒补偿盒的BNC输出端接至示波器的通道输入端。
5.根据衰减棒的衰减比，在示波器通道菜单中设置探头衰减比为1000X。
6.量程先设置为10 V/div，对应实际高压 10 kV/div，根据实际波形再调整。
7.开始测试，观察波形
测试结果：

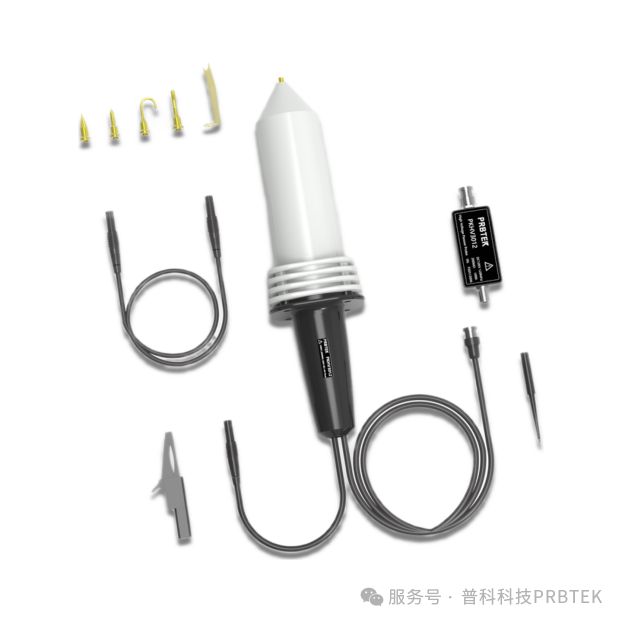

为验证高压衰减棒在DBD系统中的测量准确性和稳定性，本次选用普科PKHV3012型号高压衰减棒进行专项测试，确保测试结果具有参考价值和实用性。

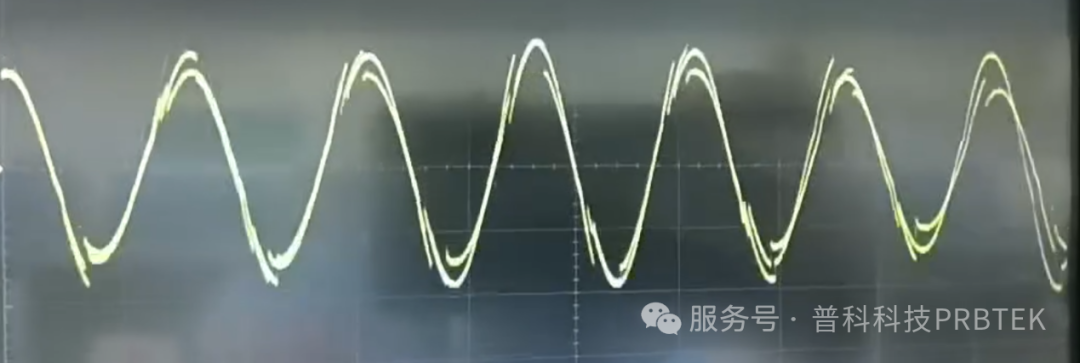

测试结果如下：
结果显示，该型号高压衰减棒测量数据精准、波动小，能真实还原DBD高压信号的波形特征，充分证明高压衰减棒的测量性能稳定可靠。
实际应用中，可根据DBD设备的电压范围、测试需求，选择适配型号的高压衰减棒，满足研发、测试与维修的各类场景需求。
总结来说，高压衰减棒凭借其高压分压、安全绝缘的核心优势，解决了DBD高压信号测量的安全与精准难题，是DBD相关设备研发、测试、维修过程中的必备工具，为多领域DBD技术的落地应用提供了可靠的测量保障。
