如何简单测量幅值-3dB点来确定带宽

幅值-3dB点（又称半功率点），是指设备输出幅值（功率放大器）或采集幅值（电压探头）降至最大幅值的0.707倍（对应功率降至最大值的1/2）的频率点。

其理论依据源于分贝（dB）定义：幅值衰减3dB对应衰减量计算公式为20lg(A/A0 )= -3dB，推导可得A = A0 ×10^(-3/20) ≈ 0.707A0（A0为设备最大输出/采集幅值）。

功率放大器、电压探头的带宽，均定义为其幅频特性曲线上，幅值-3dB点对应的频率或者两个点对应之差（带通），二者测量逻辑一致，仅需结合设备特性调整测量细节。

测量核心是先确定设备最大幅值，再定位-3dB对应的频率点，最终计算带宽，步骤简洁可落地：

• 标定最大幅值：针对功率放大器，输入幅度恒定的正弦信号（一般输出幅值要最大），通过扫频操作（示波器带宽要远大于测试带宽两倍以上），测量并记录其最大输出幅值A0；针对电压探头，连接标准信号源，扫频后记录其最大采集幅值A0 。

• 计算-3dB对应幅值：根据理论关系，计算出-3dB点对应的幅值A_(-3dB) = A₀×0.707。

• 定位-3dB频率点（用光标记录位置）：继续扫频，找到输出/采集幅值等于A_(-3dB)的频率点，此时的频率就是-3dB截止频率。

• 计算带宽：带宽BW =截止频率或=f_H - f_L（带通），完成功率放大器或电压探头的带宽确定。

功率放大器与电压探头的工作原理不同，测量时需针对性调整细节，确保测量精度，具体要点如下：

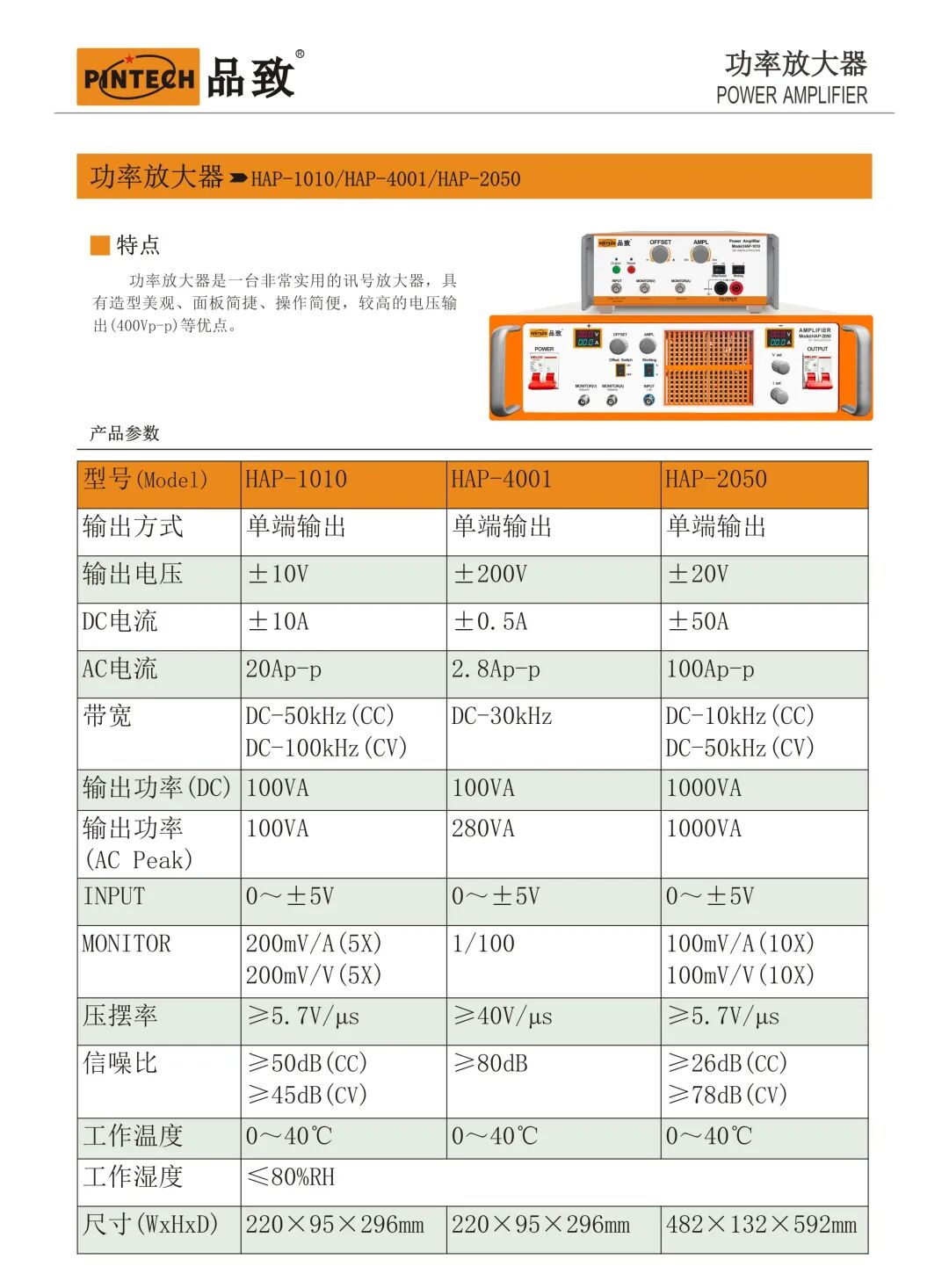

• 功率放大器：功率放大器低频段输出幅值最大，随频率升高幅值逐渐衰减，仅存在高频端-3dB点f_c（截止频率）。测量时需保证输入信号幅度在放大器额定输入范围内，避免过载失真，找到幅值降至0.707A0对应的高频频率f_c，即为其带宽，即BW = f_c。

• 电压探头：电压探头分为有源探头与无源探头，二者均遵循“幅值降至0.707A0为-3dB点”的标定原则：无源探头高频衰减明显，仅存在高频端-3dB点，带宽即该高频截止频率；有源探头带宽范围较宽，部分型号存在低频、高频两个-3dB点，带宽为两个截止频率之差（f_H-f_L），测量时需确保探头与信号源、示波器匹配，避免阻抗不匹配导致的测量误差。
