洛仪科技 PDS 3000M+ 10 多通道同步性与隔离度实测

来源：洛仪科技 发布时间：2026-05-28 编辑：清风 浏览量：1853
在硬件测试领域从业十余年，先后使用过单路稳压电源、多台独立电源及 ATE 机柜系统电源。实际测试中，多电源轨接线复杂、共地噪声干扰微弱信号等问题较为突出。近期引入苏州洛仪 PDS 3000M+ 10 通道电源，有效解决了这些问题。





01

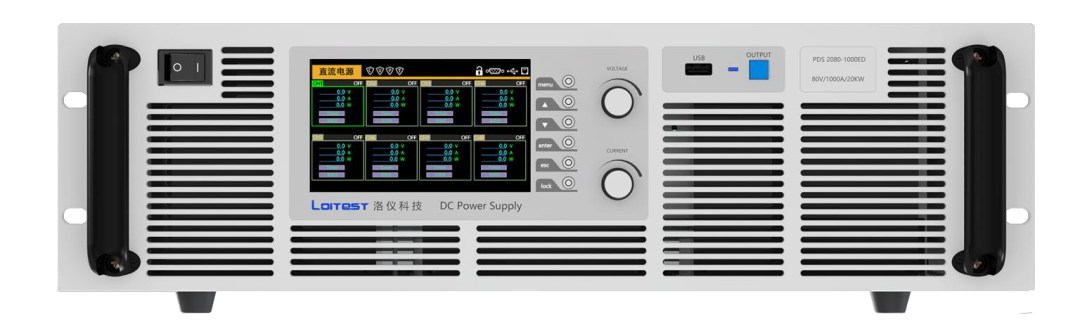

产品定位：8/10通道，全隔离，高密度

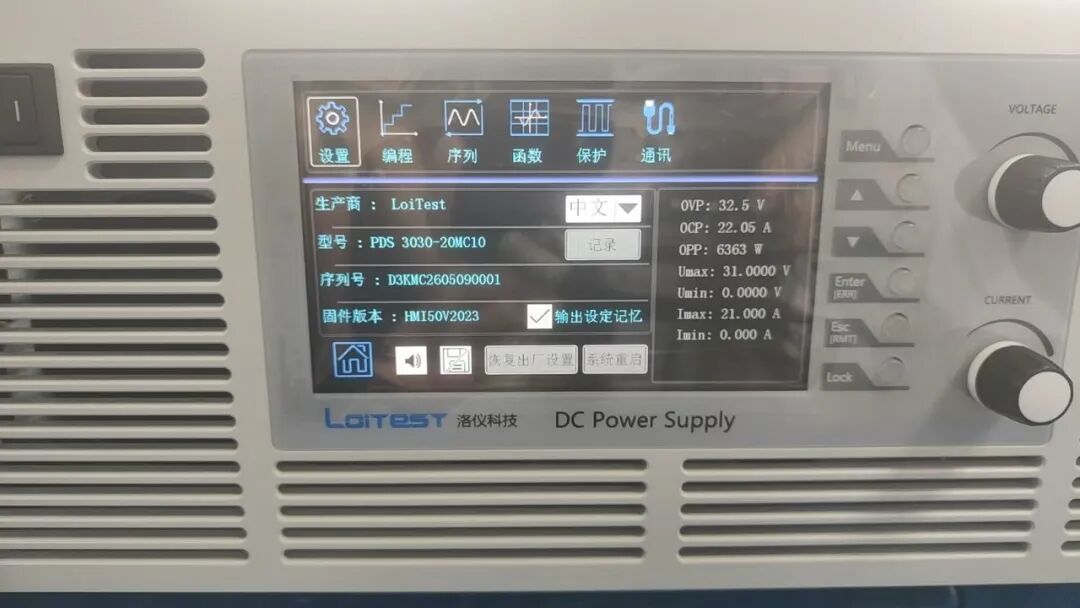

PDS 3000M+系列专为多通道测试设计，所有通道完全电气隔离，可独立设置电压、电流、功率，支持CV/CC模式优先切换。我手上这台实测机型是 PDS3030-20MC10





02
硬核实测：数据不会骗人

搭了个测试环境，示波器用短地线环，避免环境噪声干扰。测了最关键的几个指标。

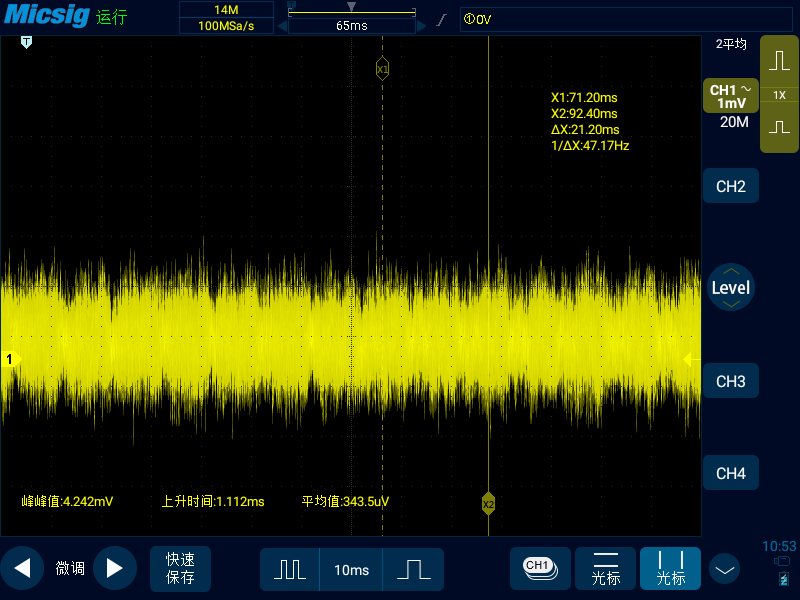

2.1 纹波测试





条件：12V输出，负载6.66A（约80W），模拟车载ECU工况。
项目标称实测结论 Vpp≤10mV4.24mV优于标称42%Vrms≤3mV0.34mV优于标称89%
点评：这个纹波水平，直接给高精度ADC或射频模块供电都没问题，不用再串LDO滤波。

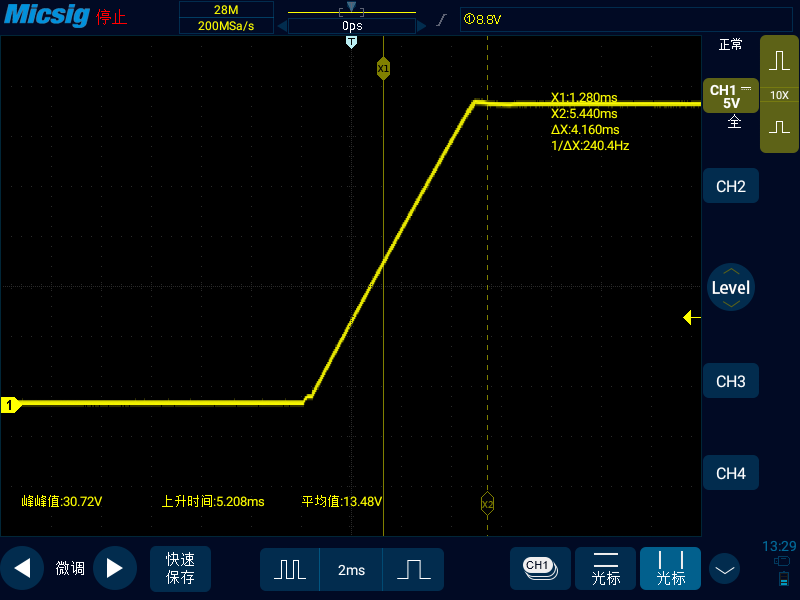

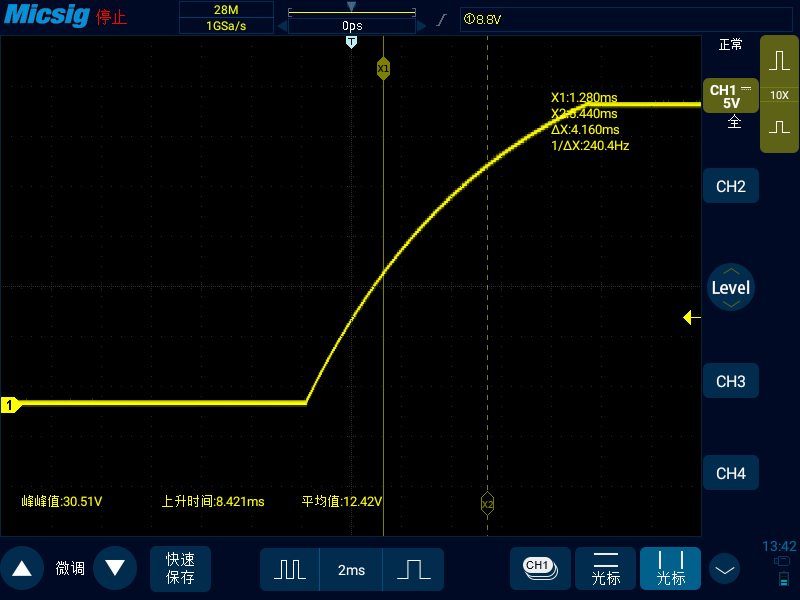

2.2 动态响应


条件：12V输出，分别测空载和满载的上升时间。










条件
上升时间
有无过冲
结论
空载
5.21ms
无
响应极快
满载
8.42ms
无
带载稳定

点评：官方标≤30ms，实测只用了1/3不到。最关键的是全程无过冲——很多便宜电源上电瞬间会冲高一下，这对精密芯片是致命的。
这台没有。


2.3 多通道同步性与隔离度

把10个通道同时从0V拉到10V，所有通道几乎同时建立（偏差<1ms）。
任意两通道负极短接，测不出电流——完全电气隔离。
这意味着：一个通道接数字电路，旁边通道接微弱模拟信号，互相之间完全没有串扰。



03
那些藏在菜单里的“宝藏功能”

很多工程师买回去只当普通电源用，太浪费了。我把菜单扒了一遍，下面这些功能才是精髓。

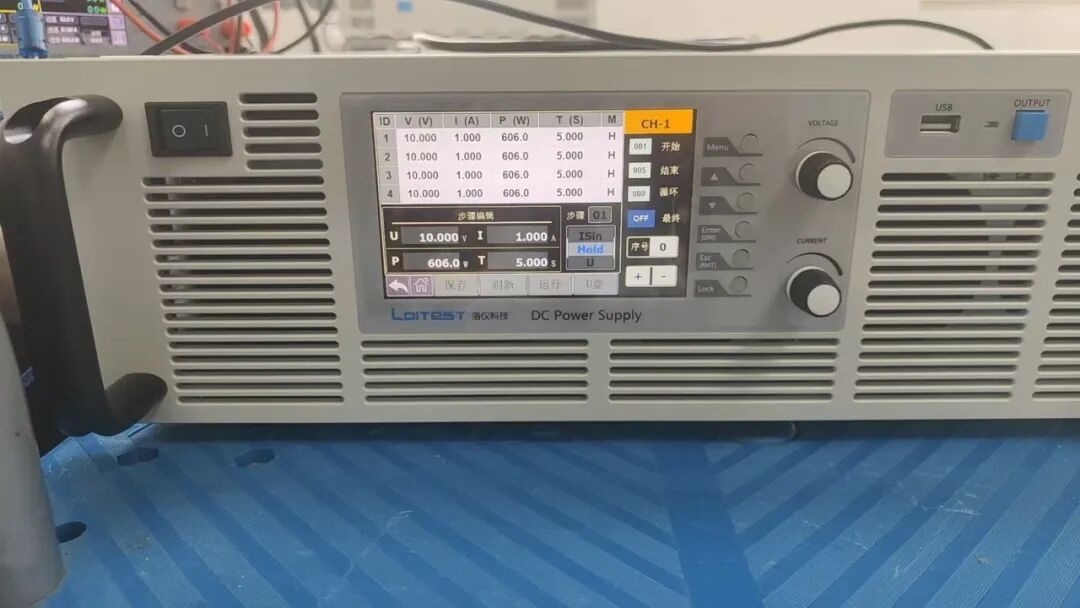

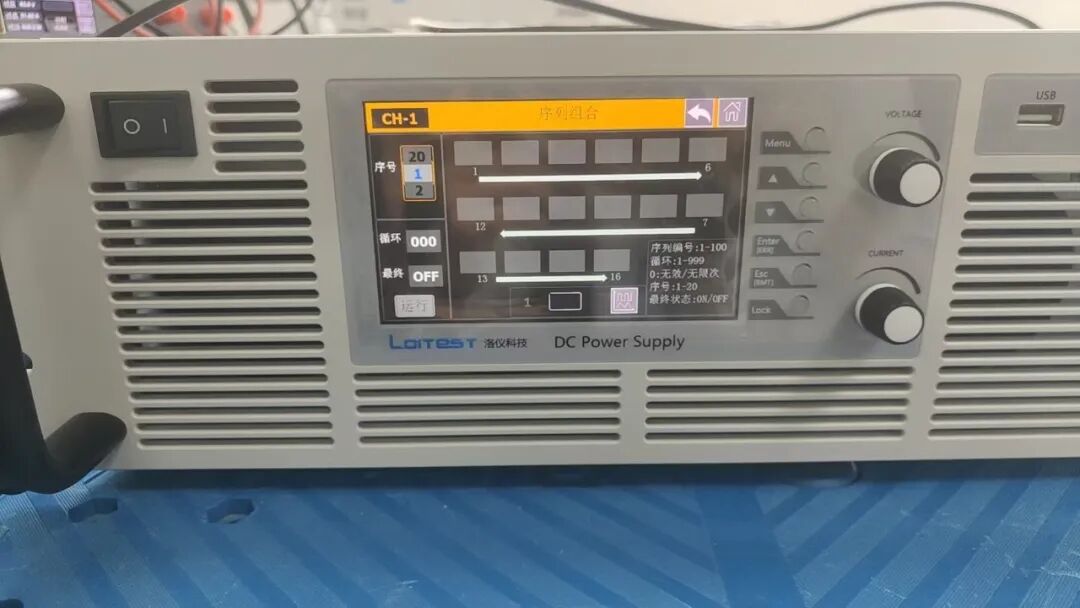

3.1 序列测试（List）—— 搞定复杂时序








最多20个序列组合，每个组合16个序列，每步可独立设电压、电流、功率、时间、CV/CC模式。









循环次数1~999次或无限循环，结束状态可选“停止”或“保持最后一步输出”。

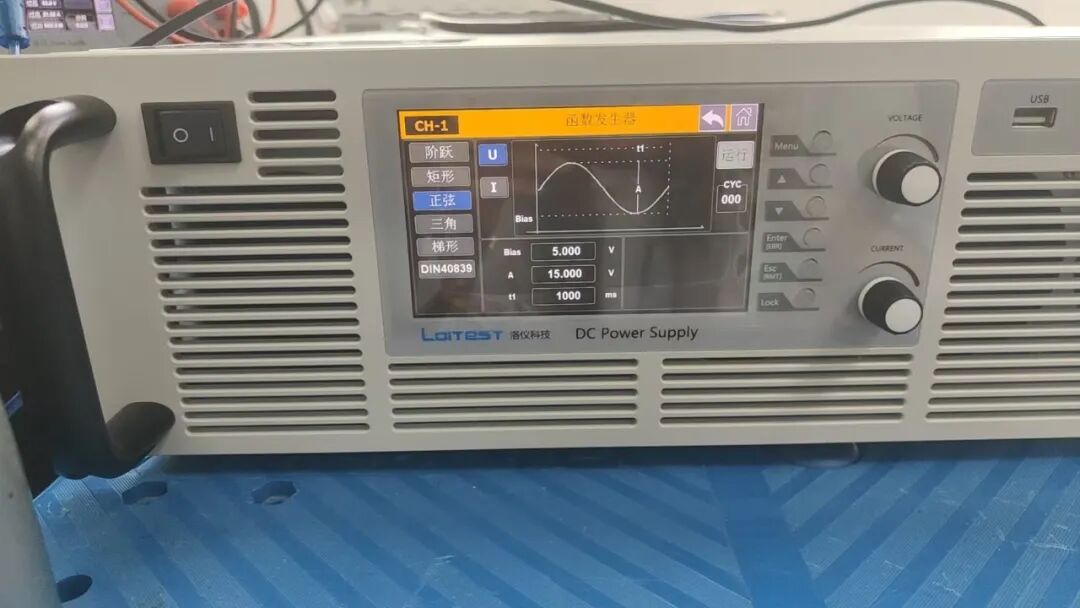

3.2 函数发生器—— 模拟真实波形








内置阶跃、矩形、正弦、三角、梯形，还有DIN40839标准电池波形（24V/12V汽车电池曲线）。

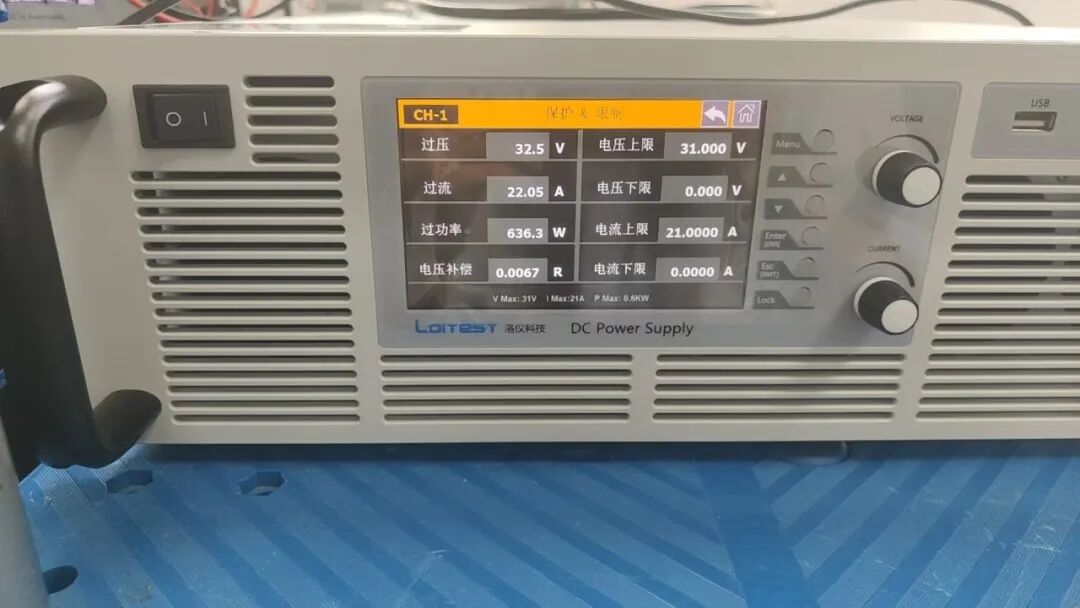

3.3 保护与限制—— 给待测样品上保险






除了OVP/OCP/OPP/OTP，还能设置电压/电流上下限。比如板子最高耐压5.5V，你把上限设为5.5V，手滑拧到头也不会烧。

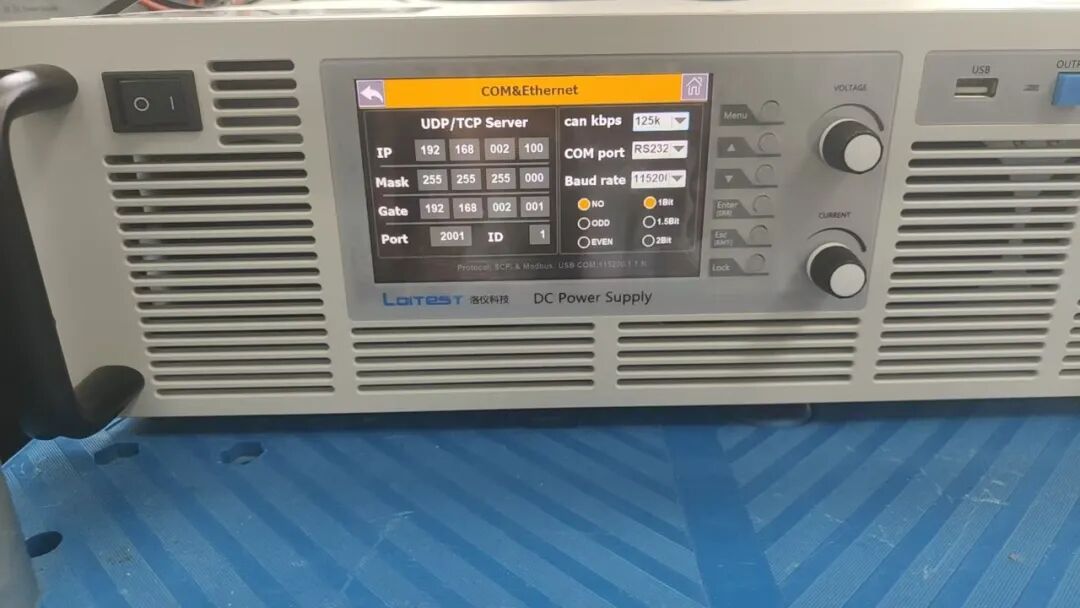

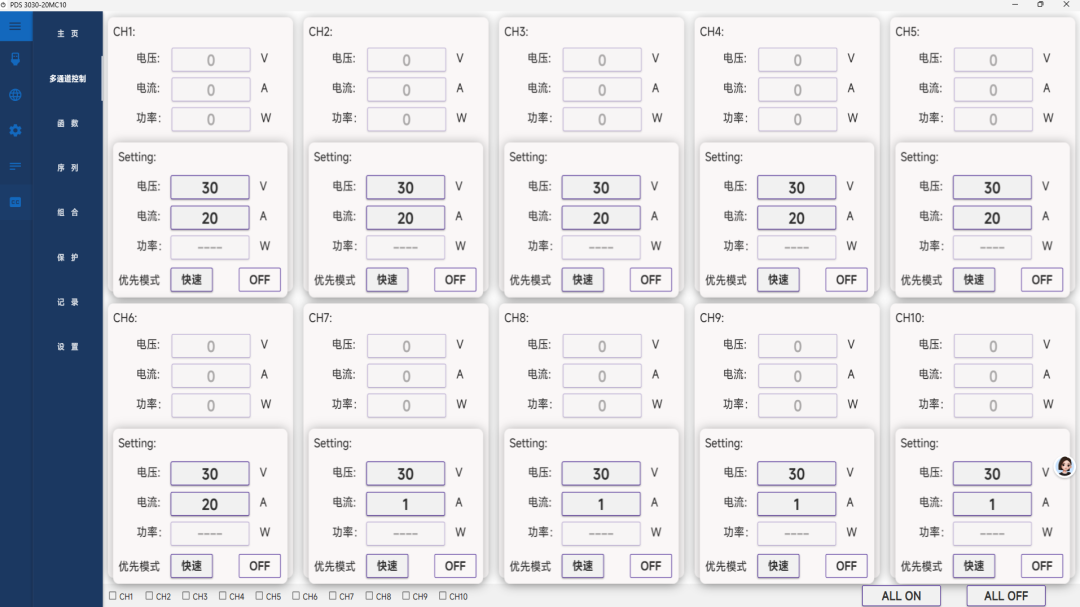

3.4 通讯与外控—— 集成ATE的神器






标配USB、LAN、RS-485，支持SCPI和Modbus-RTU协议。






还支持外部模拟量控制（0-5V/0-10V可设），方便做半自动化测试工装。


3.5 便利性小细节








触摸屏+旋钮：双操作方式，老工程师也顺手。U盘导入导出：序列文件可拷到另一台机器。中英文切换旋钮自动锁定




04
典型应用场景

  • 场景1：车载ECU时序测试

一个做BMS的客户，烧了三次板子。我用序列功能配上电时序：3.3V → 100ms → 5V → 100ms → 12V。一次跑通，问题复现——原来是12V和3.3V同时上电导致IO闩锁。时序控制不是加分项，是保命项。

  • 场景2：多路传感器阵列

测红外焦平面阵列，需要同时给模拟电源（低噪声）、数字电源、偏置电压。用共地电源时，数字噪声通过地线耦合，图像全是条纹。用这台电源，三个通道独立隔离供电，输出纹波本就低，再加上隔离，图像干净得跟换了探测器一样。

  • 场景3：自动化老化测试

以前老化一批通信模块，每个模块配一台电源，机架塞满。现在一台PDS 3000M+带10个模块，每个通道独立设电流、保护值，上位机实时监控。机架空间省70%，接线时间省80%。



05
总结：这台电源适合谁？

✅ 推荐入手：

  • 经常测多电源轨板卡（车载ECU、域控、通信模组、FPGA板）

  • 对上电时序有严格要求的项目

  • 需要低纹波+电气隔离来测量微弱信号

  • 搭建自动化测试系统（ATE），需要程控

  • 希望一台设备搞定研发、验证、老化全流程

❌ 不太适合：

  • 只需要单路大功率（>600W）——建议看他们的单通道大功率系列

  • 预算极度有限——但物有所值

最终评价：做技术这么多年，见过的电源牌子少说也有二十几个。洛仪这台PDS 3000M+给我的感觉就是四个字：务实、省心。它不整虚头巴脑的噱头，每一分成本都花在了工程师真正需要的地方——通道隔离、低纹波、时序控制、通讯便利。如果你正在为多通道供电方案发愁，这台机器值得放进你的评估清单。

附录：PDS 3000M+系列完整选型参数表

以下所有数据基于洛仪科技官方产品手册，涵盖8通道和10通道的全系列型号。




A. 200W 系列

产品型号
电压范围
电流范围
功率/通道
通道数
PDS 3030-20MA8 / MA10
0~30V
0~20A
200W
8 / 10
PDS 3060-20MA8 / MA10
0~60V
0~20A
200W
8 / 10
PDS 3080-15MA8 / MA10
0~80V
0~15A
200W
8 / 10
PDS 3150-08MA8 / MA10
0~150V
0~8A
200W
8 / 10
PDS 3200-06MA8 / MA10
0~200V
0~6A
200W
8 / 10

B. 400W 系列

产品型号
电压范围
电流范围
功率/通道
通道数
PDS 3030-20MB8 / MB10
0~30V
0~20A
400W
8 / 10
PDS 3060-20MB8 / MB10
0~60V
0~20A
400W
8 / 10
PDS 3080-15MB8 / MB10
0~80V
0~15A
400W
8 / 10
PDS 3150-08MB8 / MB10
0~150V
0~8A
400W
8 / 10
PDS 3200-06MB8 / MB10
0~200V
0~6A
400W
8 / 10

C. 600W 系列

产品型号
电压范围
电流范围
功率/通道
通道数
PDS 3030-20MC8 / MC10
0~30V
0~20A
600W
8 / 10
PDS 3060-20MC8 / MC10
0~60V
0~20A
600W
8 / 10
PDS 3080-15MC8 / MC10
0~80V
0~15A
600W
8 / 10
PDS 3150-08MC8 / MC10
0~150V
0~8A
600W
8 / 10
PDS 3200-06MC8 / MC10
0~200V
0~6A
600W
8 / 10

获取更多信息

访问洛仪科技官网：https://www.loitest.com/，下载完整规格书、上位机软件-
 联系官方或授权经销商，申请样机实测
服务热线：400-808-9255实测数据基于实验室标准环境，实际性能可能因使用条件而异。有问题欢迎私信交流。
