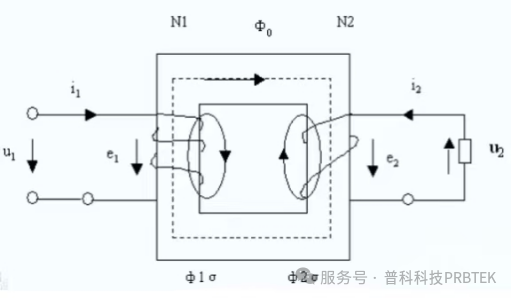

在开关电源、电机驱动等功率电子系统中，变压器原副边绕组的电流应力是可靠性设计的核心。
电流应力包含两个关键维度：热应力由电流有效值决定，影响铜损与温升。电磁机械应力由电流峰值决定，可能导致绕组位移或损坏。原副边的应力特性不同，但都需精确测量。
PKC6100B交直流电流探头DC~2.5MHz带宽、10A/100A双量程设计，能精确捕获含直流的完整电流波形，配合示波器读取真实有效值与峰值，为热应力计算和电磁应力校核提供准确依据。

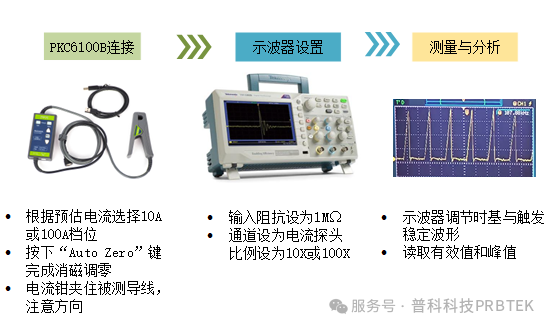

具体使用步骤如下：
1.连接与供电：探头BNC接示波器（1MΩ输入），接5V电源。
2.设置量程：根据预估电流选10A档（0.1V/A）或100A档（0.01V/A），示波器对应设10X或100X衰减。
3.调零：按下“Auto Zero”键，蜂鸣器“滴”一声完成消磁调零。
4.夹持导线：打开钳口，按箭头方向夹住副边绕组导线，闭合钳口。
5.测量读数：在示波器上读取电流波形，得到有效值（Irms）用于评估热应力，读取峰值（Ipk）用于评估电磁机械应力。确保波形无削顶，不超量程。

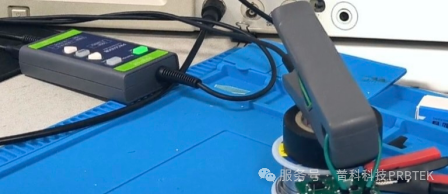

使用 PKC6100B 电流探头对副边绕组电流进行测量，获得清晰的电流波形。

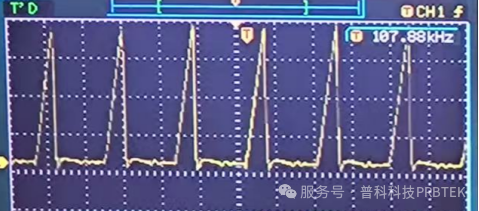

测试结果如下：
波形形态完整，无明显过冲或振铃，底部无直流偏置，表明电路工作正常，无异常饱和或寄生振荡。读取示波器显示的有效值和峰值电流，对比设计预期范围，可以判断原副边电流应力水平是否符合设计规范，热应力与机械应力是否处于可控状态。
