工业与轨交现场电磁环境复杂，测量难点不只是信号频率的问题。强干扰、多协议、偶发故障、产线接入，ZDS2024C针对这几个典型场景，从硬件设计到软件配置均有对应的能力支持。
波形上的毛刺，是设备问题还是仪器问题
工控现场干扰来源复杂：变频器开关频率在几kHz到几十kHz之间，电机谐波有固定倍频关系，继电器动作产生宽频瞬态干扰。这类干扰叠加进波形后，与被测设备自身的信号异常在时域形态上相似，仅凭时域波形难以判断来源。

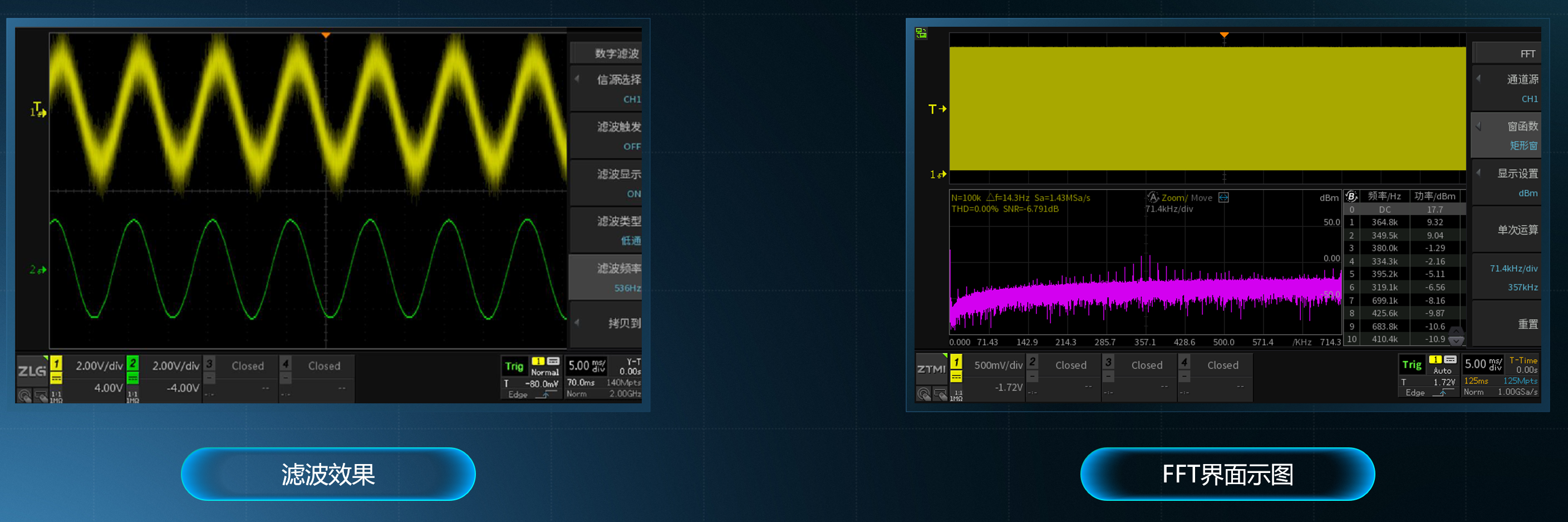

FFT是定位干扰来源最有效的手段。周期性干扰（如变频器开关频率、电机谐波）在FFT上表现为特定频率尖峰，与信号本身的频谱成分位置不同，可以区分；瞬态宽频干扰（如继电器动作）则表现为宽频带能量抬高，两种情况处理方式不同。定位到干扰频率后，用数字低通滤波器滤除对应频段，目标信号清晰度明显提升。仪器自身底噪的影响，在无信号输入时观察基线噪声水平即可判断。ZDS2024C支持4Mpts样本点FFT分析，内置低通/高通数字滤波器，PCB多层屏蔽设计，工控电磁环境下基线更稳。
总线通信异常，解码到协议层才能判断
工控现场总线种类杂：设备间通信常用CAN、UART；传感器接口常见I2C、SPI、1-Wire；温湿度传感器常用SHT11、DHT11；存储接口涉及SD-SPI、SD-SD。
通信故障通常不在物理层，电平正常、时序正常，但数据内容错误、帧格式异常、特定条件下丢包，需要解码到协议层才能判断。实际调试中，协议触发比持续采集更高效，直接设置特定帧ID或错误帧条件触发，偶发通信异常定位更直接，无需人工守候。
ZDS2024C标配21种协议解码，开机即用，无需额外授权，协议触发同步支持。
偶发故障，存储深度与触发策略决定捕捉成败

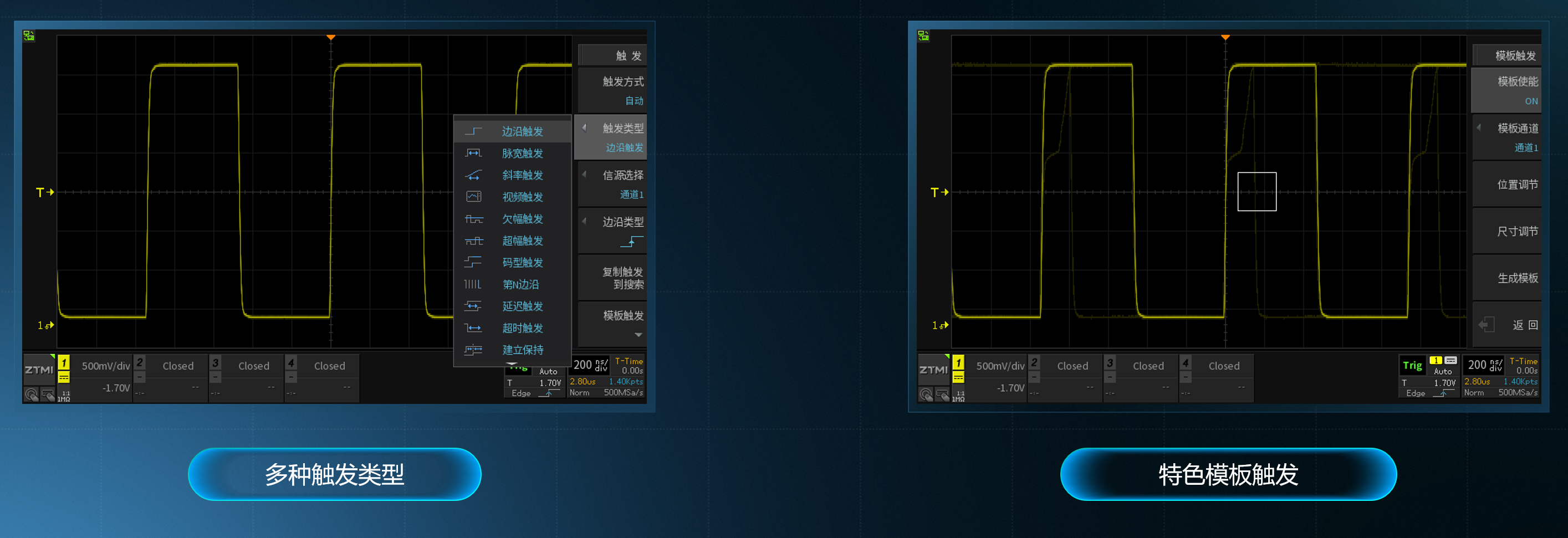

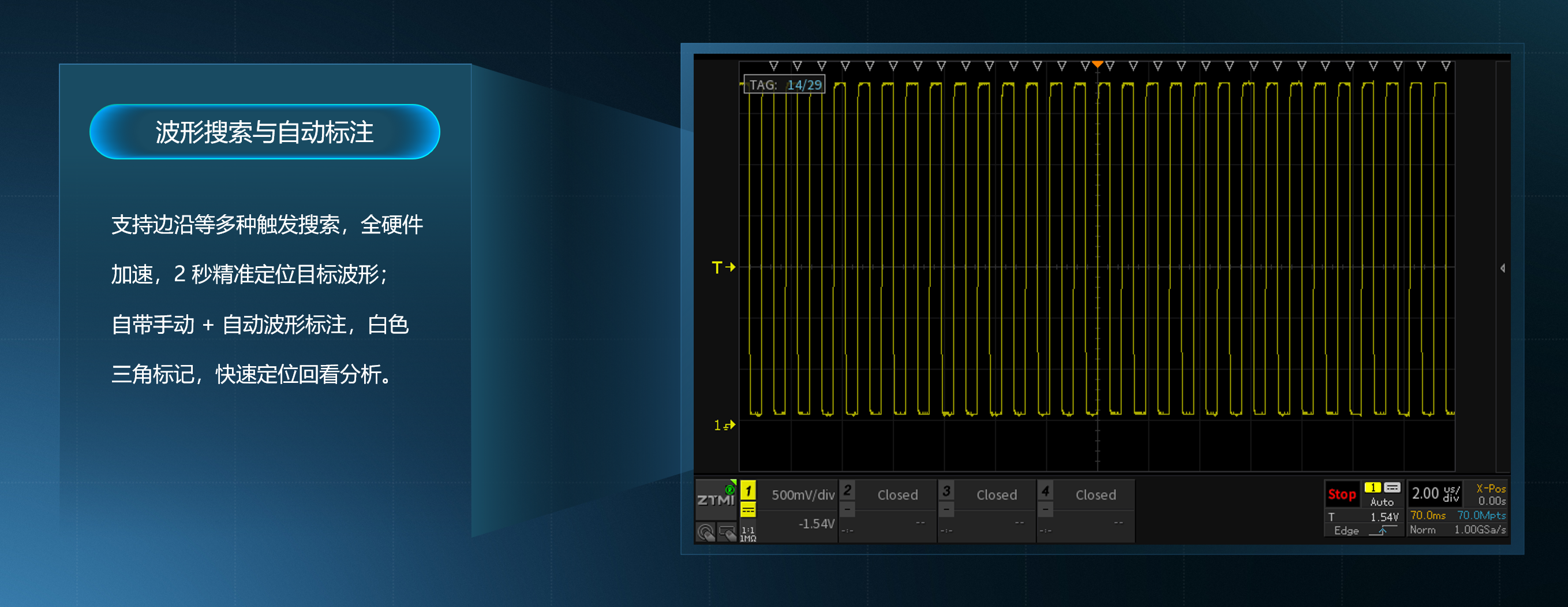

偶发故障的捕捉，触发时机和记录窗口同样重要。模板触发在信号偏离正常形态时自动触发，不依赖人工判断；高波形刷新率缩短死区时间，提高偶发异常出现在采集窗口内的概率。触发成功后，存储深度决定能保留多长时间的完整波形上下文，深度不足时触发前后的信息容易丢失。采集完成后，波形搜索与智能标记可自动定位异常位置，无需人工逐帧筛查。
ZDS2024C标配125Mpts存储深度，1GSa/s采样率下可连续记录125ms完整波形；100Kwfms/s波形刷新率缩短死区时间；模板触发标配，无需额外配置。
产线测试，示波器如何融入自动化系统

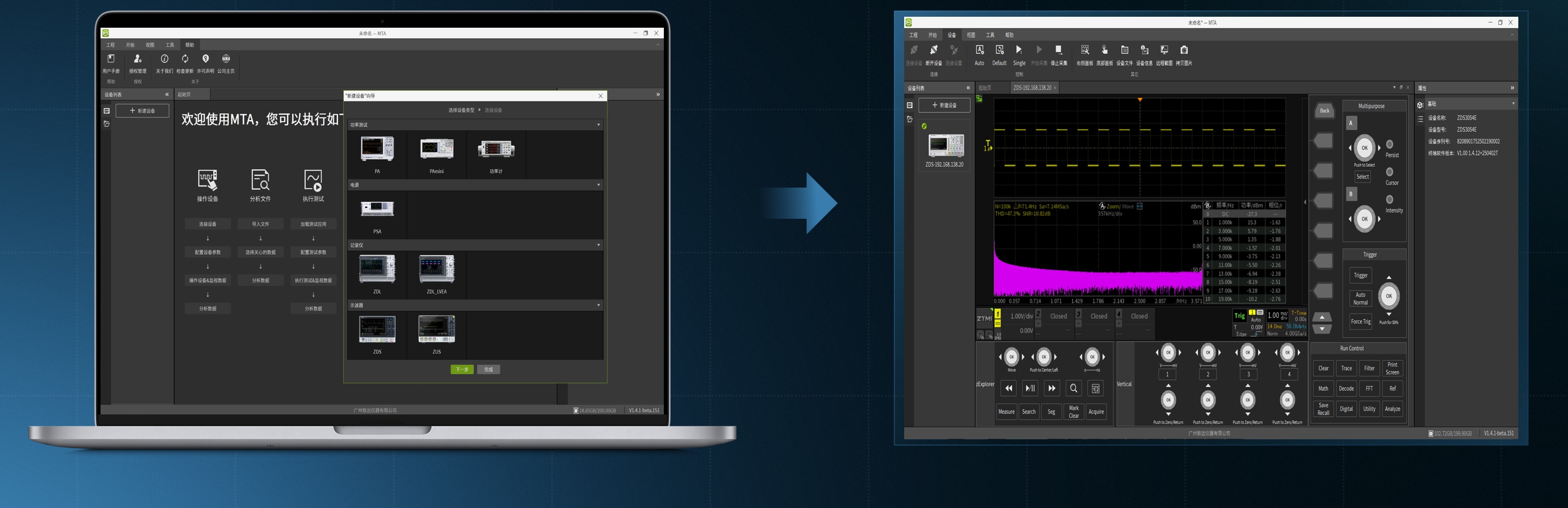

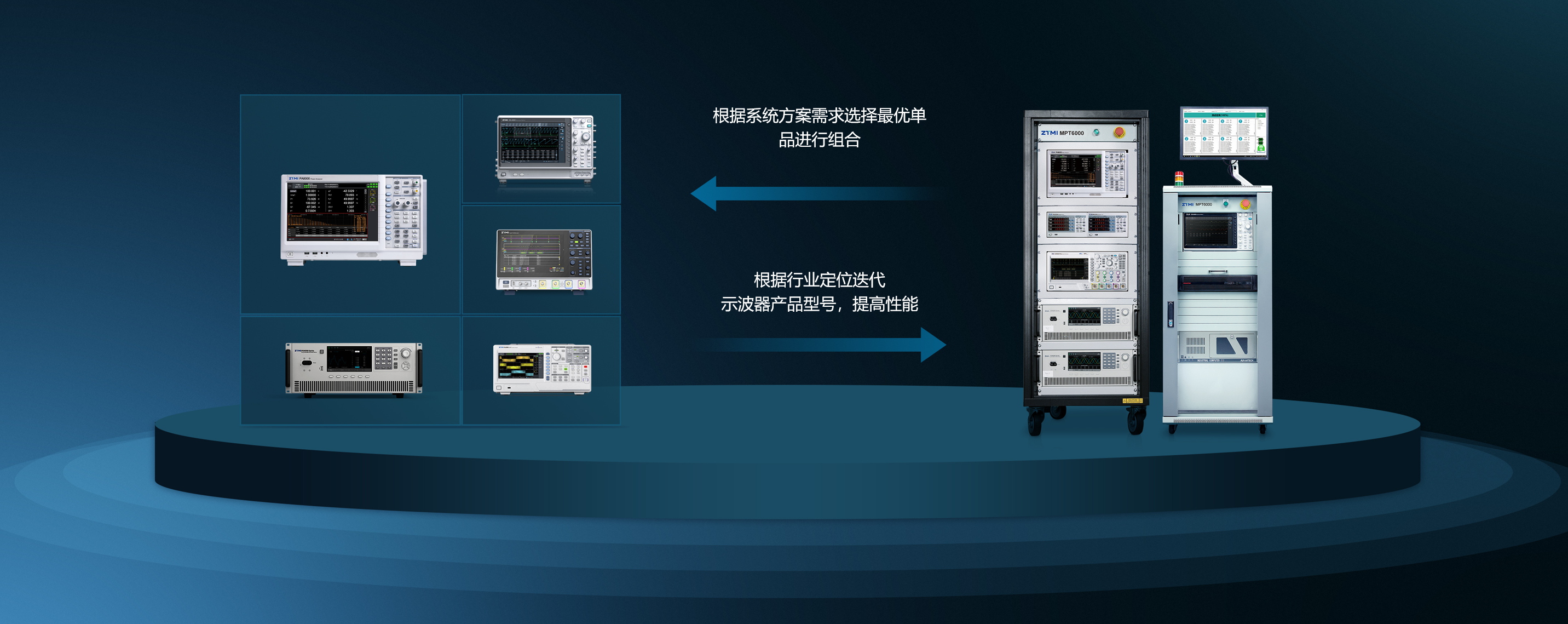

产线测试与研发调试的核心差异在于：研发可以人工干预，产线需要程序化执行。上位机通过SCPI指令控制触发条件、采集参数、数据读取，测试流程无需人工操作。产线批量测试对测量效率要求较高。ZDS2024C支持52种参数自动测量，硬件频率计通过硬件电路直接计数，响应速度稳定，减少逐台人工读数的时间。ZDS2024C支持SCPI指令集，可通过网络或Lan接入ATE系统；标配MTA上位机软件，远程控制、波形回放、数据分析与报告导出在同一套软件内完成，测试数据统一管理，全程留档可追溯。

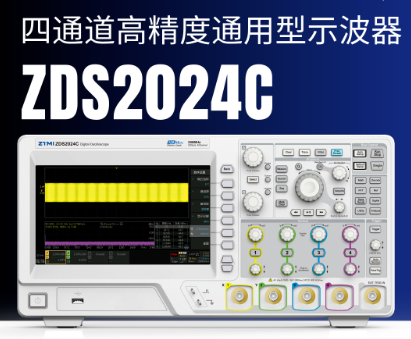

ZDS2024C是面向工控场景的一款通用型示波器。200MHz 4通道，125Mpts存储深度、21种协议解码、模板触发、MTA上位机软件全部标配，
如需了解详细配置或申请演示，欢迎联系致远仪器技术团队。
