一、背景 & 挑战
新能源汽车 / 低速电动车车载诊断系统KWP2000 / ISO14230
低速电动车及老款新能源车型中，诊断 K 线常用于整车控制器（VCU）、电池管理系统（BMS）及充电机的通信调试。
图 1｜普科 PKDV508E 高压差分探头及配件
二、实验方案
核心思路：利用 PKDV508E 的浮地隔离 + 差分测量特性，精确采集 K 线原始差分电压波形，结合示波器解码软件完成协议解析。

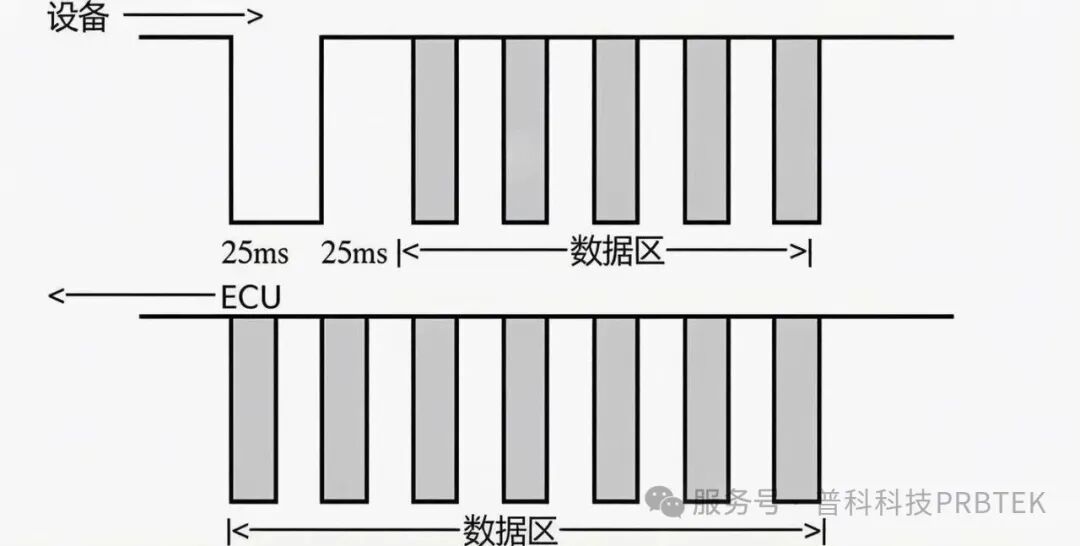

图 2｜KWP2000 协议 K 线通信时序示意
三、操作步骤
- 1档位选择：
K 线信号约 0~12V → 探头选 10X 档（最大差分电压 ±80V），满足低压信号测量需求。 - 2接线方式：
红黑差分输入端分别接 K 线信号针脚 与 车身地，BNC 输出接示波器。 - 3解码设置：
开启示波器协议解码功能，设定波特率，触发捕获 K 线初始化过程及后续诊断命令交互报文。 - 4抗噪处理：
两根输入线做双绞处理，避免使用延长线，抑制 EMI 引线感应噪声。

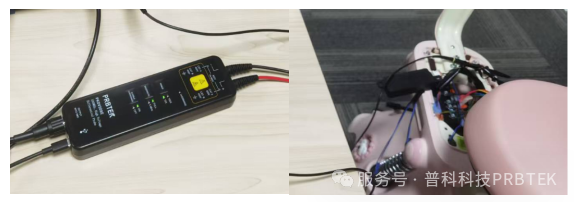

图 3｜实验现场：PKDV508E 接入 K 线测试节点
四、实验结果

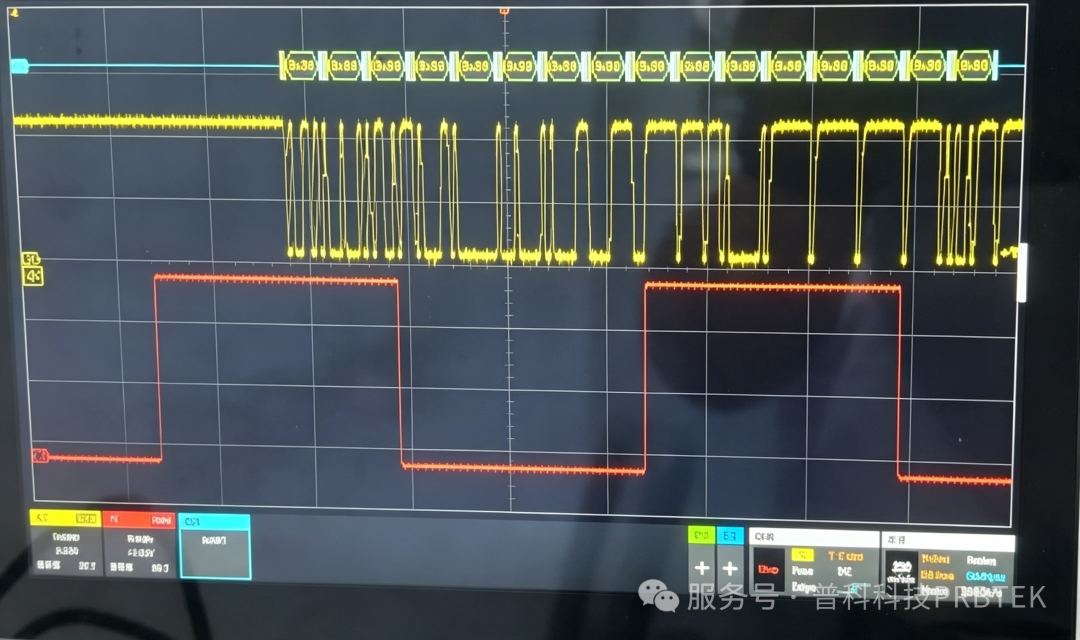

图 4｜示波器捕获的 K 线波形
五、PKDV508E 核心参数
