高压电力设备的绝缘隐患排查_产品应用

1、绝缘测试的必要性

电气设备在长期运行过程中，由于应力、环境因素和污染，会促使绝缘材料老化，表面泄漏电流增大，严重时可能引发局部放电、闪络或击穿，进而造成设备跳闸、非计划停机，甚至扩大为火灾和人身触电风险。

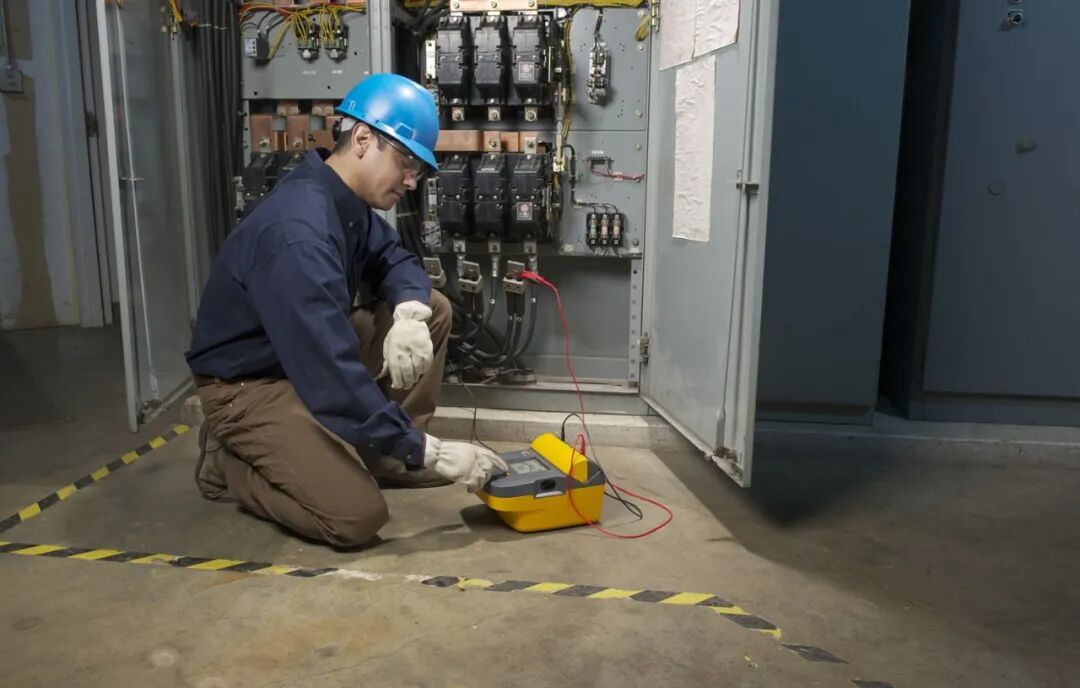

绝缘电阻测试是评估电气设备绝缘状况的重要手段之一。参考DL/T 596《电力设备预防性试验规程》，通过测量设备的导体与地、绕组之间或相间的绝缘电阻，并结合介质吸收比（DAR）、极化指数（PI）和历史趋势，可辅助识别受潮、污染与绝缘劣化，为交接验收、预防性维护和检修决策提供依据。

2、为什么高压设备需要更高的绝缘测试电压？

高压设备不同于一般的低压设备，其绝缘结构通常具有更大的对地电容、额定绝缘水平和绝缘电阻。若使用如1000V的绝缘电阻测试仪进行测试，由于测试电压偏低，仪表未必能充分呈现高电场条件下才更突出的表面泄漏、局部薄弱点或部件绝缘劣化问题。

采用5000 V及以上的直流绝缘电压测试，可在设备标准和制造商允许的范围内提高施加电场强度，使微弱泄漏电流更容易被测量，并为高阻值绝缘提供更充足的测量范围；配合DAR、PI和斜坡测试等功能，可帮助提高对高压电缆、电机和变压器等设备的绝缘状态识别能力。

3、Fluke 1550C：面向高压设备预防性维护的5 kV绝缘测试工具

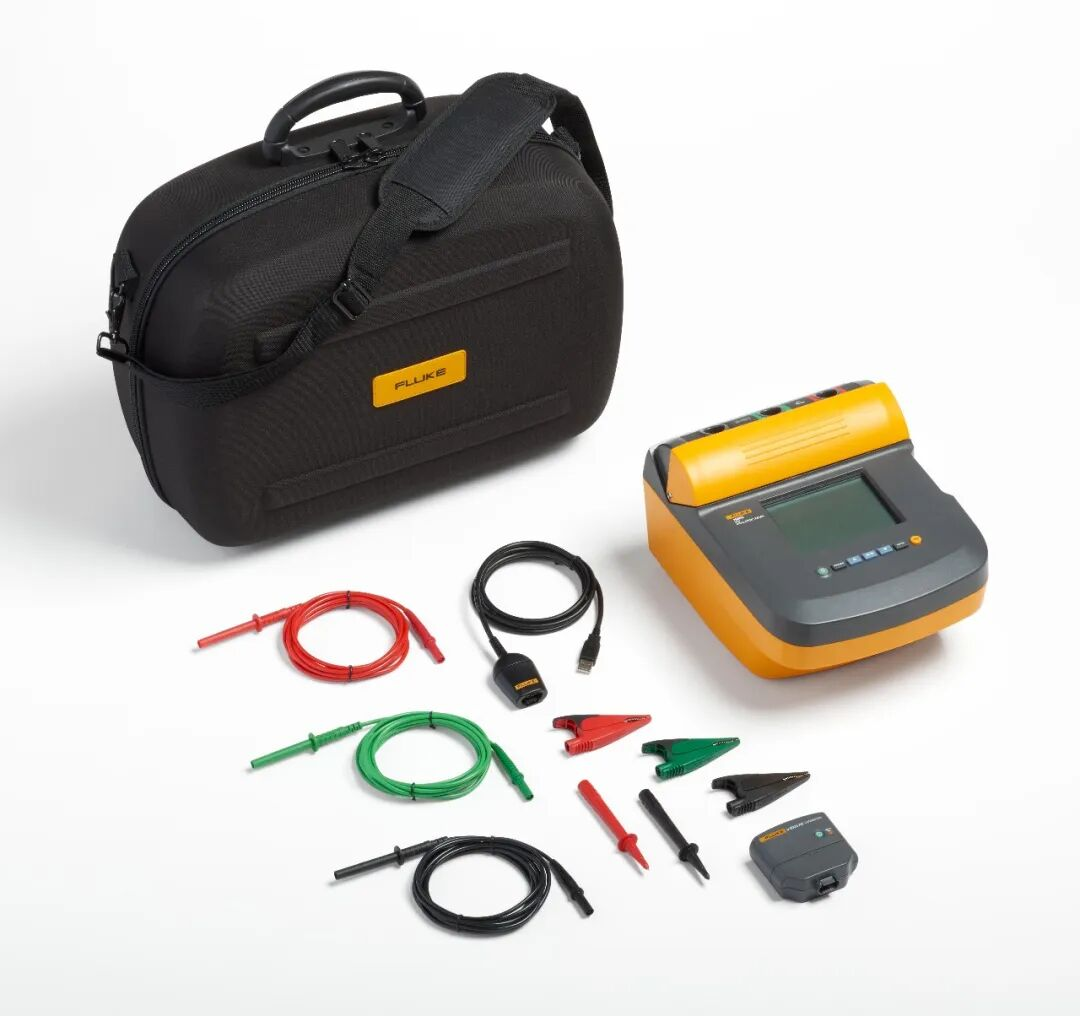

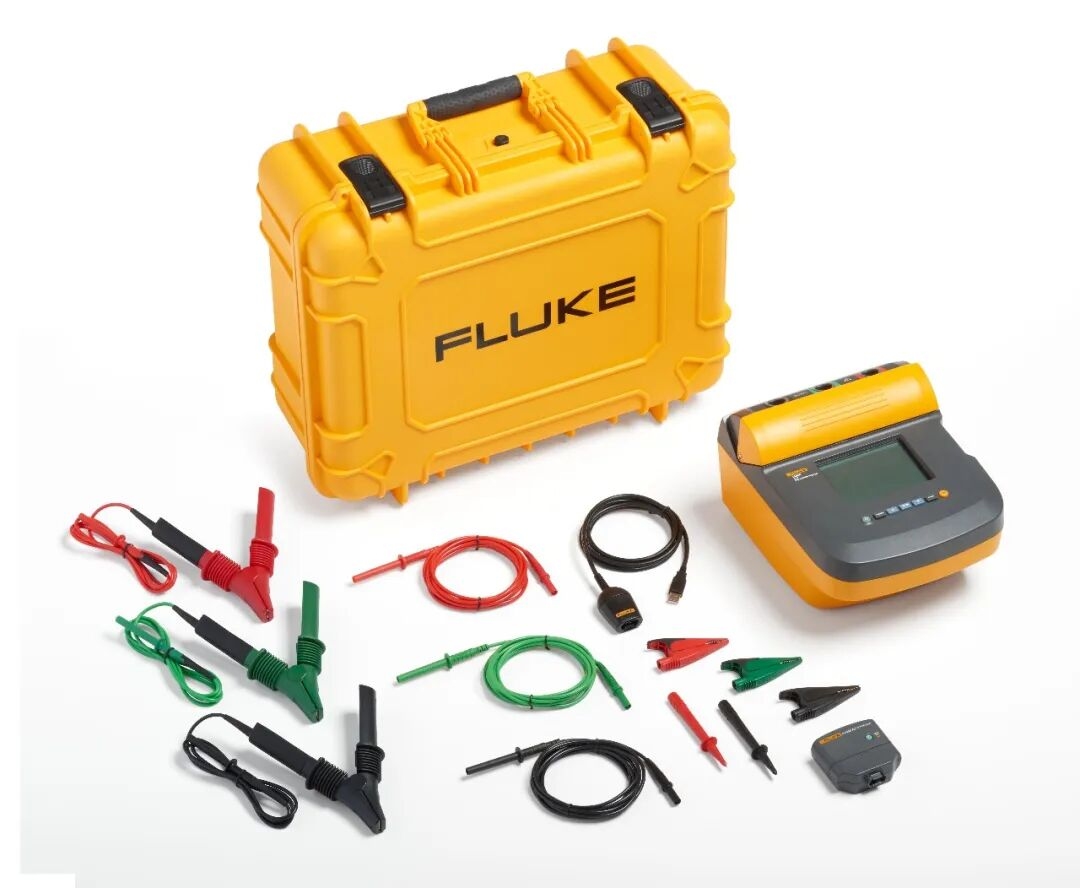

Fluke 1550C可提供最高5 kV的绝缘测试电压，电阻测量最高可达1 TΩ，并具备CAT III 1000 V、CAT IV 600 V安全等级。仪器可自动计算DAR与PI，支持斜坡测试、最长99分钟定时测试、电容与泄漏电流测量，并可在最多99个存储位置保存结果，便于建立设备基线和进行趋势比较。对于需要远离潜在危险区域操作的场景，1550C FC型号还可通过Fluke Connect进行远程启停、实时趋势查看和报告生成。
