本文导读

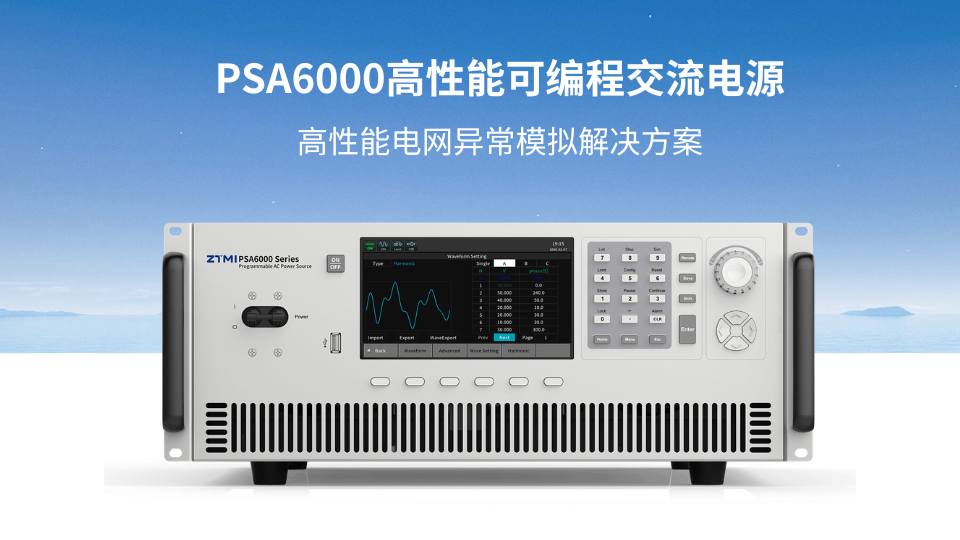

标准市电波形、谐波畸变、电压跌落/中断/ 骤升、电压闪变，及现场记录到的真实电网波形，都可能影响设备运行状态。致远仪器PSA6000高性能可编程交流电源提供内置标准波形调用和自定义波形编程等方式，在实验室中构建可重复的异常供电测试条件。
为什么要模拟电网波形？
实际电网并不总是理想正弦波。负载切换、并网设备接入、电网故障、谐波污染和电压波动，都可能让被测设备处在非理想供电环境中。
对于电源适配器、充电模块、光伏逆变器、储能PCS、工业控制设备等产品，研发阶段需要关注设备在异常供电条件下的启动、运行、保护和恢复表现。通过可编程交流电源复现不同电网波形，可以把现场难以稳定复现的供电条件转化为可设置、可重复的实验室测试条件。
PSA6000面向标准市电波形、带谐波畸变电网、电网暂态故障、电压闪变和真实电网波形复现等测试需求，提供内置标准波形调用和自定义波形编程等实现方式，用于构建不同类型的异常电网模拟场景。
内置波形库：快速调用典型供电波形

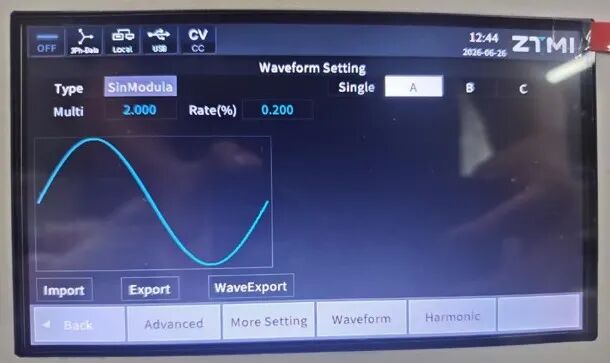

PSA6000支持多种标准波形输出，可在波形设置界面中选择所需波形类型，快速构建不同供电条件。

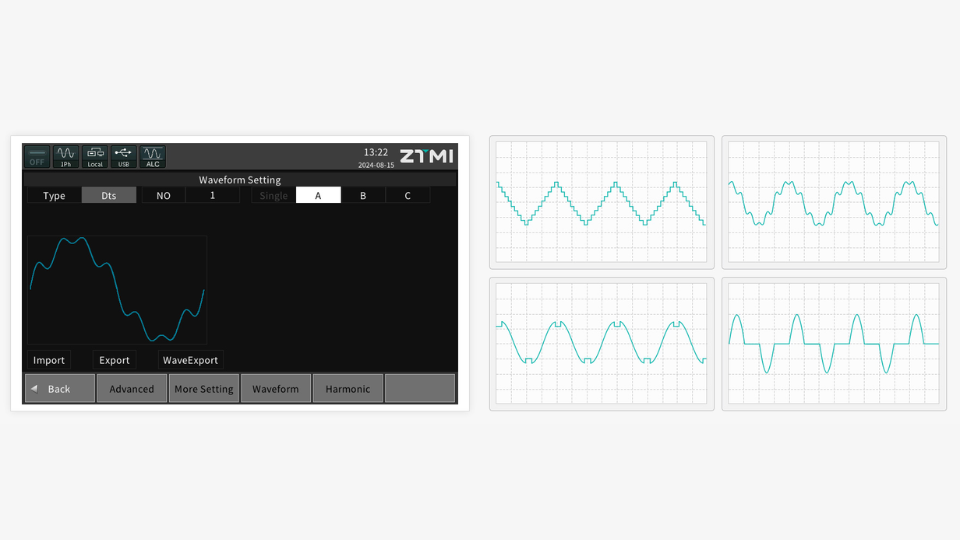

设备内置正弦波、方波、三角波、梯形波、阶梯波、钳位波、峰值因数波，及正弦叠加尖峰、正弦陷波、正弦调制、正弦角度陷波等波形，同时支持30种Dts波形和自定义波形库。
内置波形适合用于常规研发调试和预测试场景。例如在电源模块、整机输入端和控制环路验证中，可以直接调用带畸变或带扰动特征的波形，观察被测设备的响应变化。
List序列输出：复现连续变化的供电过程

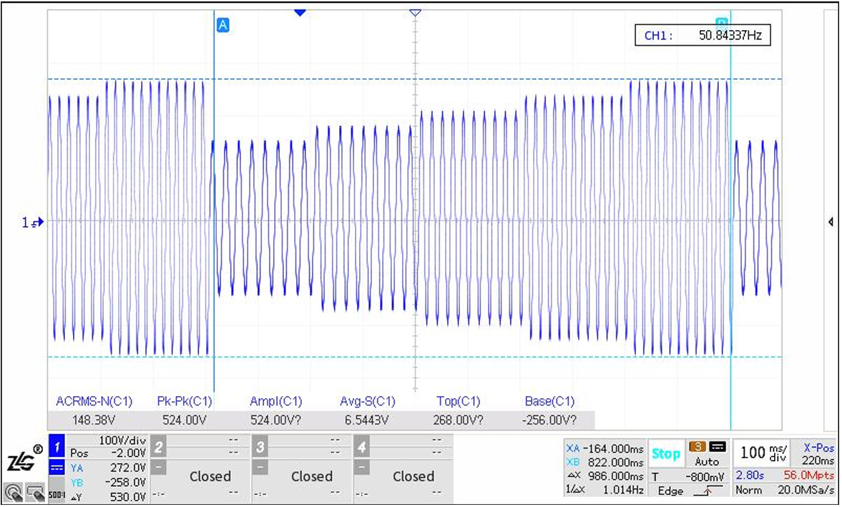

部分电网异常由多个状态连续组成。例如电压从正常值跌落后恢复、频率逐步变化，或不同电压等级按时间顺序切换。

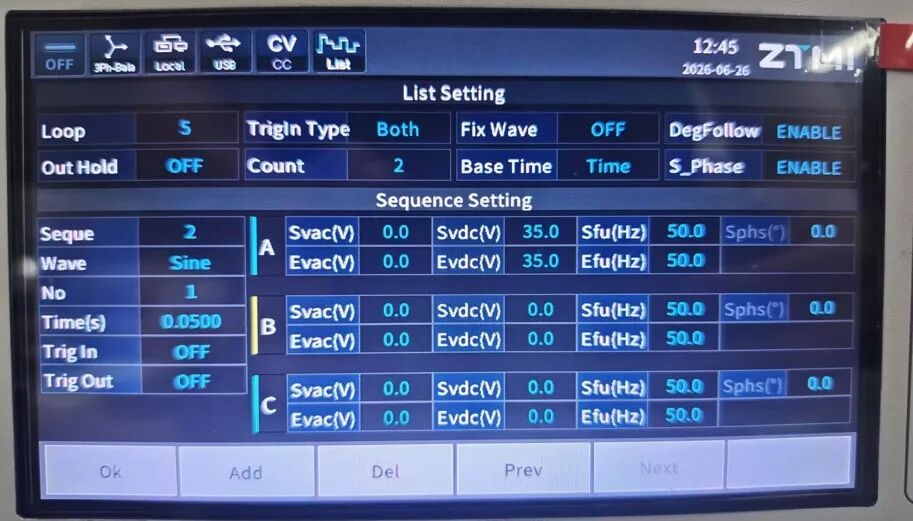

PSA6000的List序列输出功能，可将电压、频率、持续时间等参数预先组合成多个步骤，并按顺序自动输出。相比手动逐项调整，序列输出更适合复现动态供电过程，也便于保持多次测试条件一致。
IEC TEST：调用标准测试波形

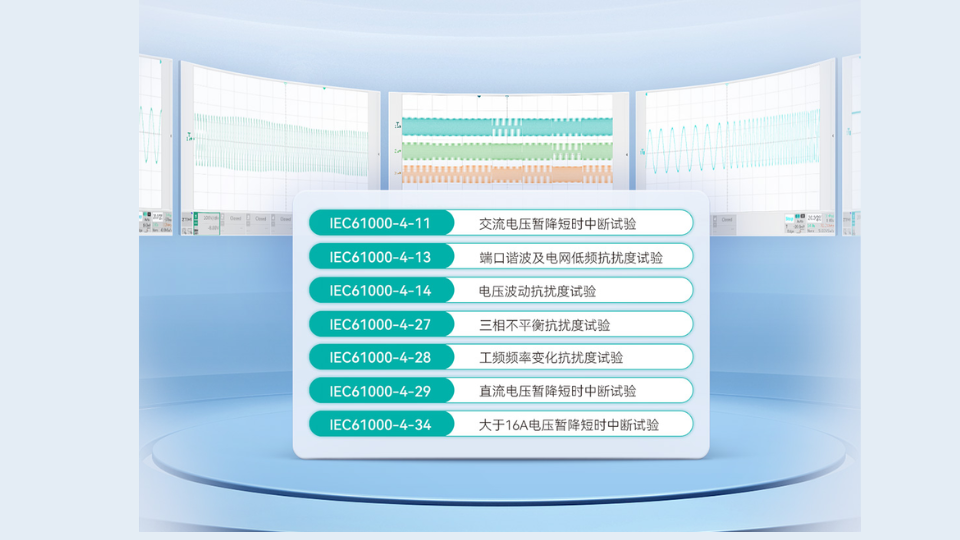

对于需要按照标准进行预测试或研发验证的设备，测试条件需要有明确的波形和步骤。PSA6000支持IEC 61000-4-11/13/14/27/28/29/34等相关标准测试波形输出，可用于供电端口抗扰度相关测试场景。

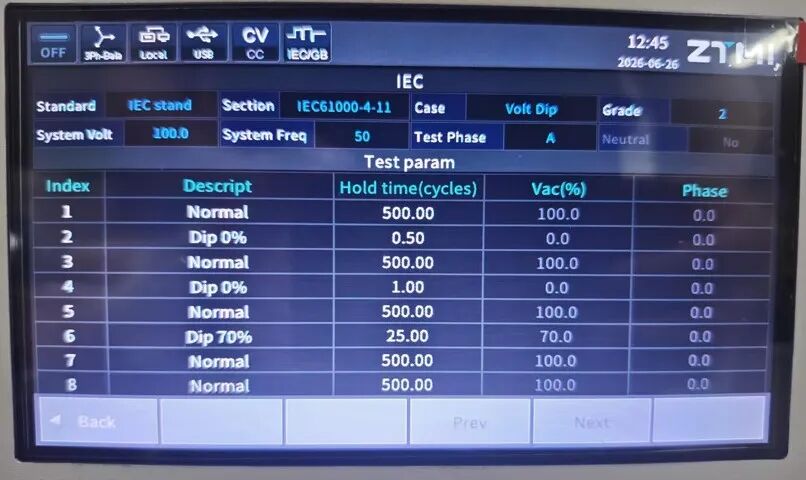

在IEC TEST界面中选择对应标准和测试项目，设置系统电压、频率、相位、测试等级等参数，完成电压跌落、中断、电压变化、谐波及其他电网扰动条件的模拟。
标准内置调用方式，可以减少手动搭建测试波形的工作量，让测试流程更统一。
自定义波形编程：复现真实现场波形
除了标准波形和典型异常，现场电网中还可能出现更复杂的波形变化。例如设备启停引起的电压扰动、特殊负载造成的波形畸变，或某次故障过程中记录到的异常电网波形。
PSA6000支持通过U盘导入自定义波形，可以将现场采集到的波形数据整理后导入设备，在实验室中复现特定供电条件，用于分析被测设备在真实异常波形下的响应。
这种方式适合问题复现、故障分析和设计验证。尤其当现场问题难以重复出现时，自定义波形可以把测试条件从现场带回实验室，让排查更可控。
适用测试场景
在光伏逆变器和储能PCS测试中，PSA6000可用于模拟电压跌落、频率变化、谐波畸变等电网条件，观察设备并网侧响应。
在充电模块、车载电源和工业电源测试中，可用于验证设备在异常供电条件下的启动、保护、恢复和持续运行能力。
在标准预测试和研发验证中，内置IEC TEST功能可快速构建标准测试条件，提高测试流程的一致性。
结 语
电网波形模拟的价值，在于把不可控的现场供电条件转化为可重复、可设置、可观察的实验室测试条件。致远仪器PSA6000高性能可编程交流电源通过内置波形库、List序列输出、IEC TEST标准测试和自定义波形编程，覆盖从标准市电波形、异常工况到真实波形复现的多类测试需求，可以为电源、新能源变换器、充电设备和工业电气设备研发，提供更完整的设备稳定性、抗扰度和供电适应性验证的电网模拟条件。
