ETCR7700电气综合测试仪
功能全面丨准确度高丨性能稳定丨操作方便
ETCR7700电气综合测试仪专为现场电气安全综合测试而精心研发制造，仪表采用全新结构设计以及大规模集成模拟电路、数字电路和微机芯片组合设计而成，适用于各种电气设备的绝缘和接地连接测试，对各种电气设备漏电保护器进行维修保养、试验及检定，是电力电气领域的专业电力检验工具。
01 产品特点
★ 模块化多功能测试：
接地/绝缘/直流电阻测试、RCD漏电保护检测、电气插座检测、电流有效值测试、交流电压测试、相序测试等电力参数测试。
★ 大容量数据存储：
测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共1000组。
★ USB数据通信：
记录数据可上传电脑进行存储数据统计分析。
二、硬件配置
★ 7寸触摸彩屏：
测试数据同屏显示，操作/查询历史记录便捷。
★ 大容量电池：
支持长时间测试，可自定义定时关机。
★ 外壳防护设计：
坚固耐用，防护等级IP65（合上盖子时）。
三、用户交互优化
★ 可视化操作引导：
测试示意图及接线标识用不同颜色区分方便用户在不同功能下的不同使用习惯。
★内置接线指引：
内置各个功能模块接线示意图，方便用户对照接线。

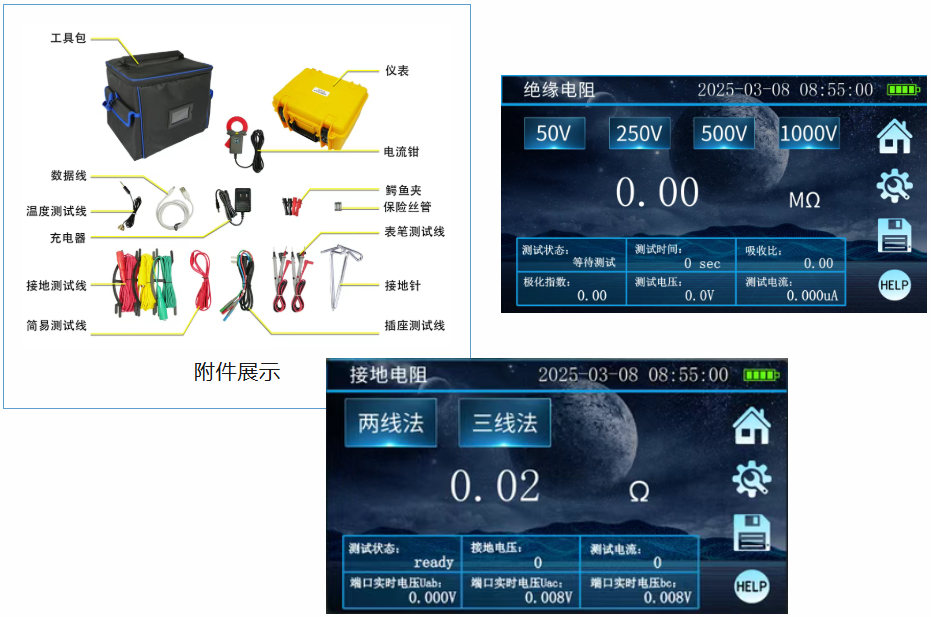

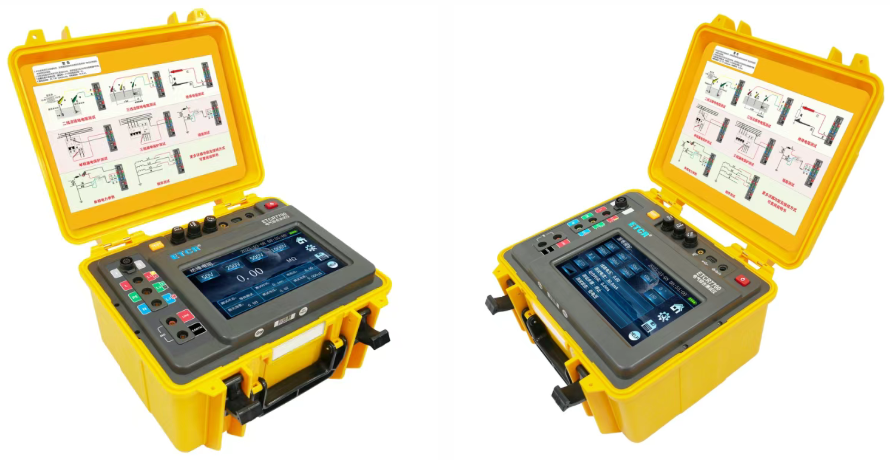

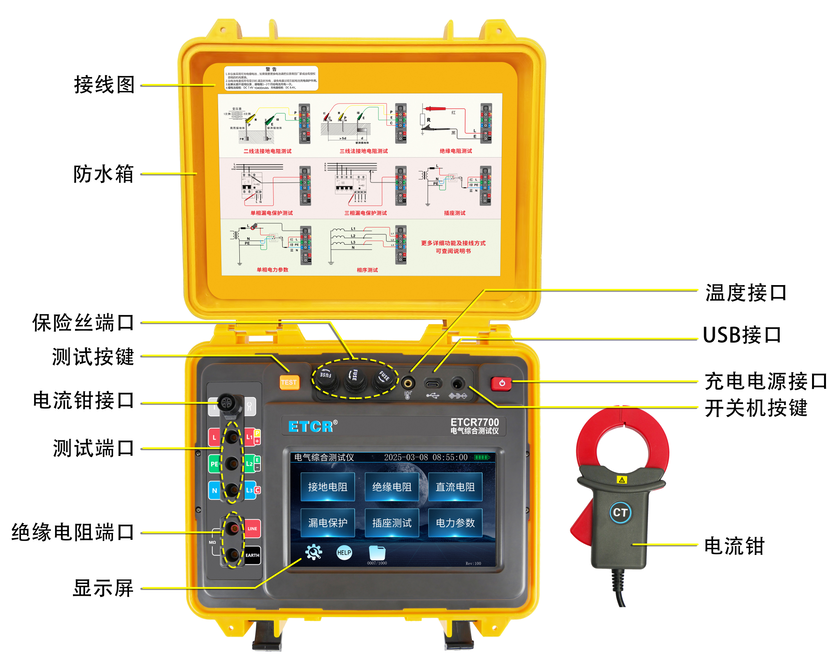

02 产品展示

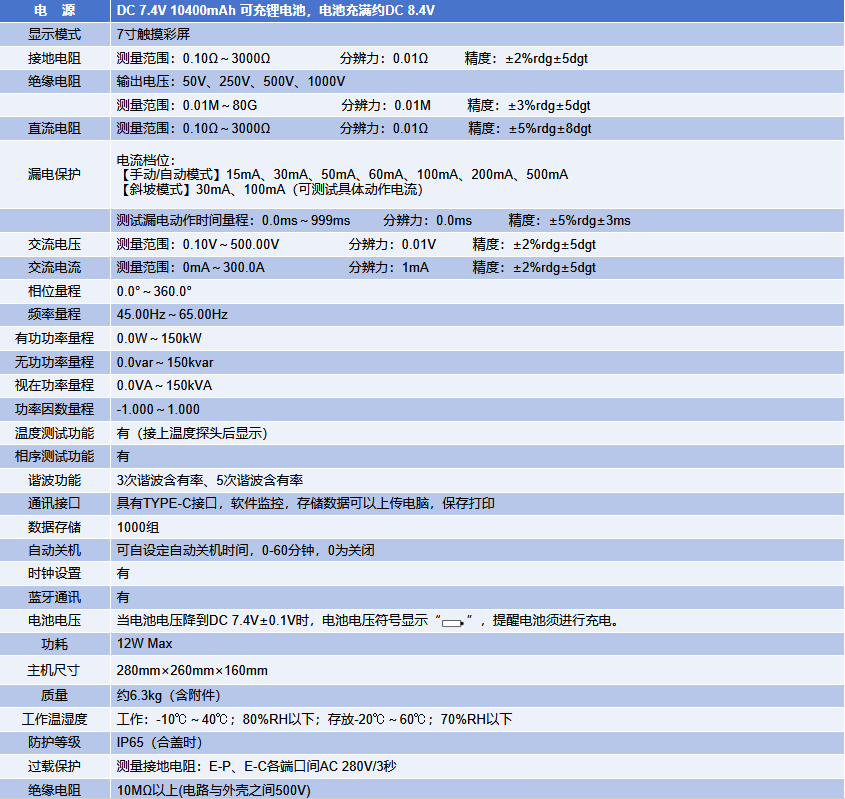

03 产品参数
04 产品应用
1、接地电阻测量

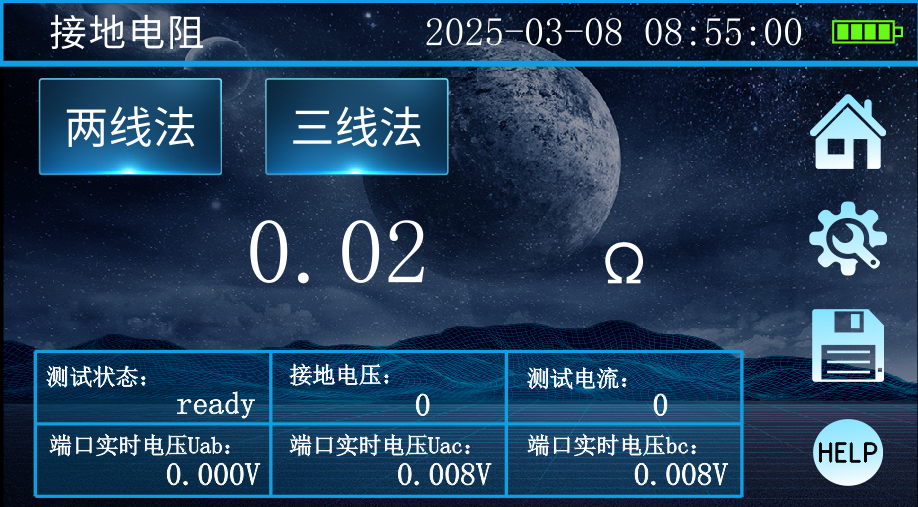

接地电阻测量界面

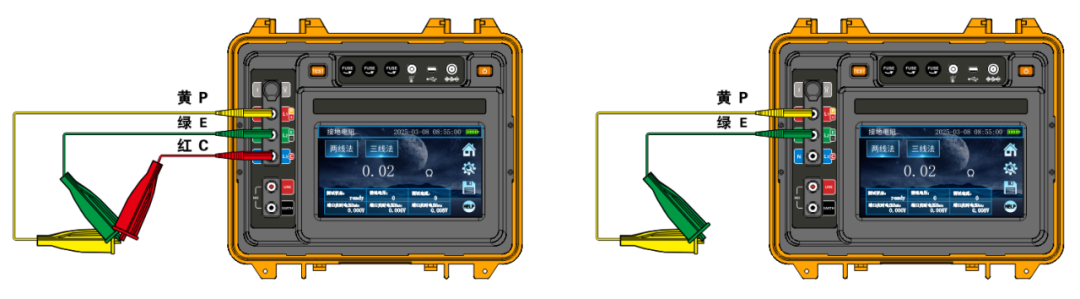

线阻校验示意图

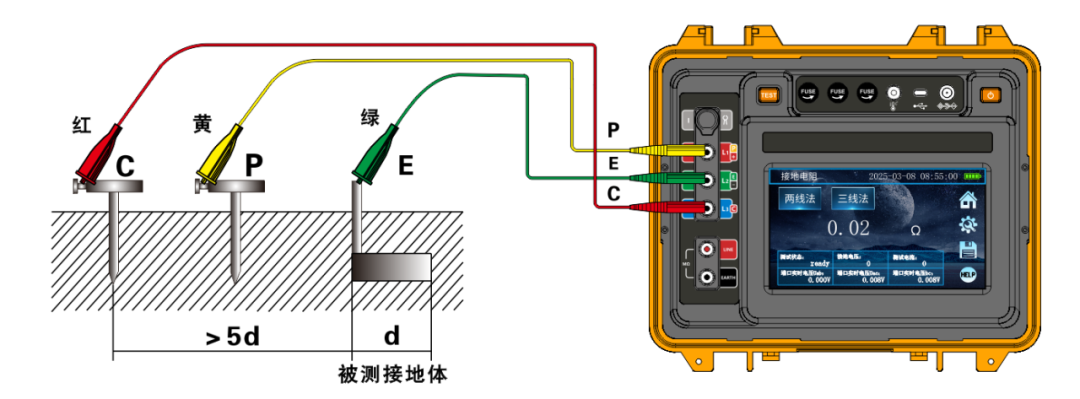

接地电阻三线法接线示意图

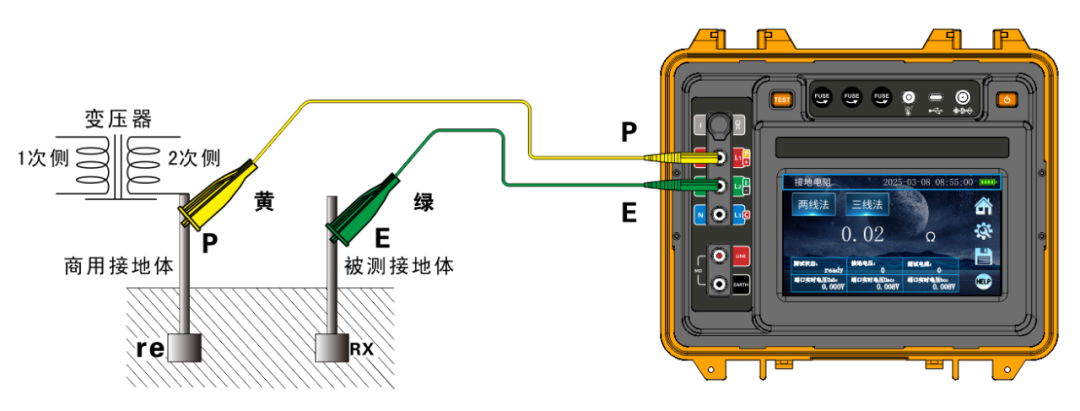

接地电阻二线法接线示意图
2、绝缘电阻测量

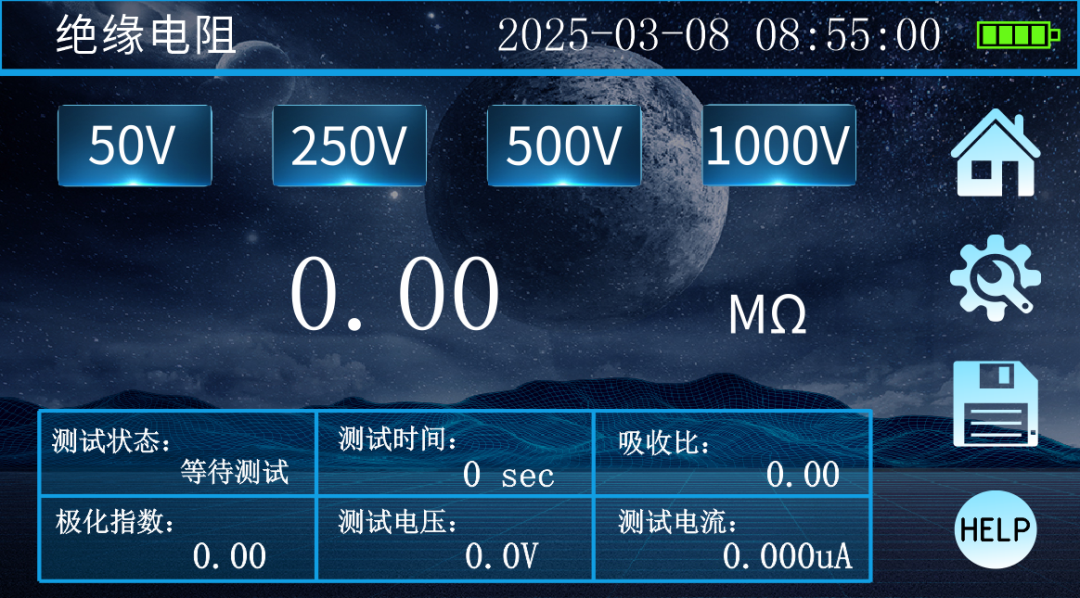

绝缘电阻测量界面

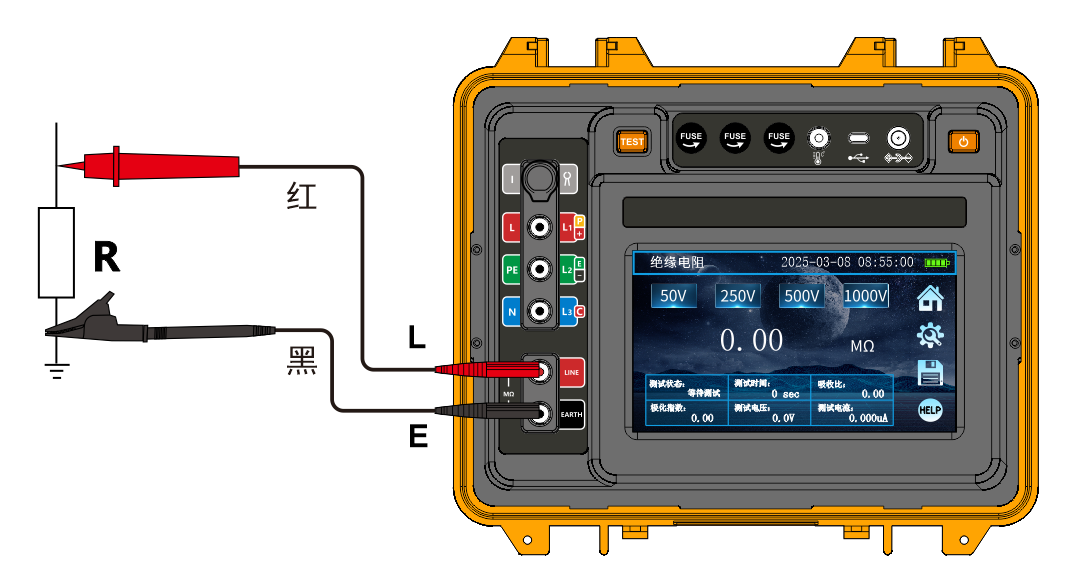

绝缘电阻接线示意图
3、直流电阻测量

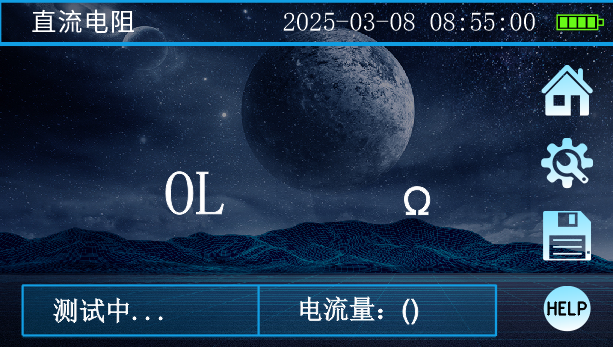

直流电阻测量界面

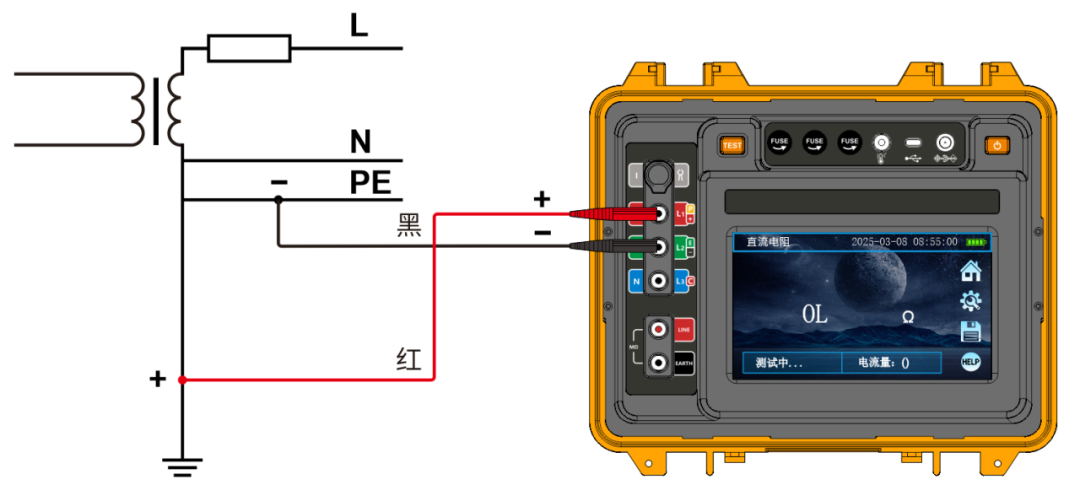

直流电阻接线示意图
4、漏电保护测量

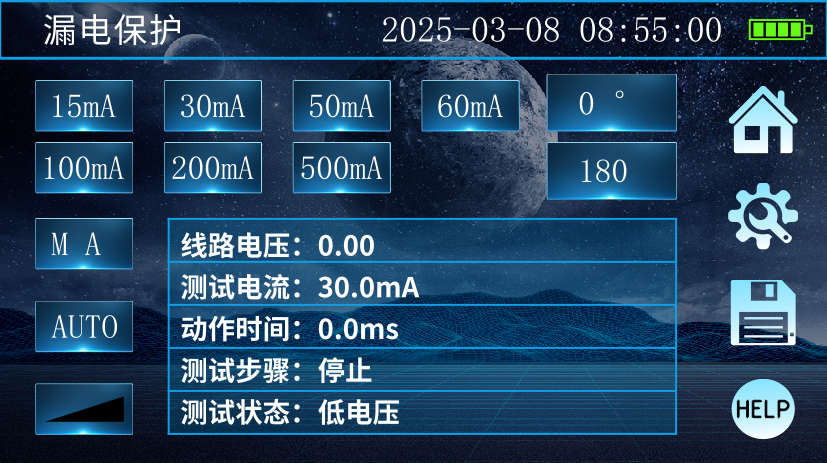

漏电保护器测量界面

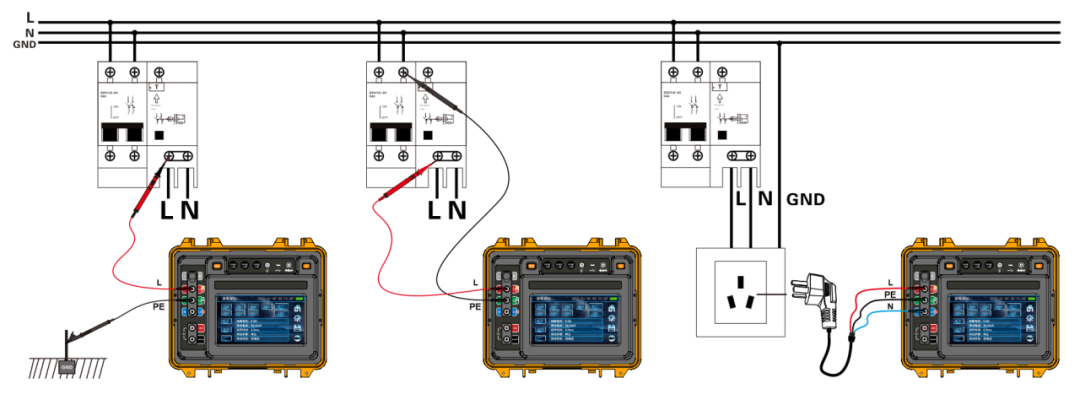

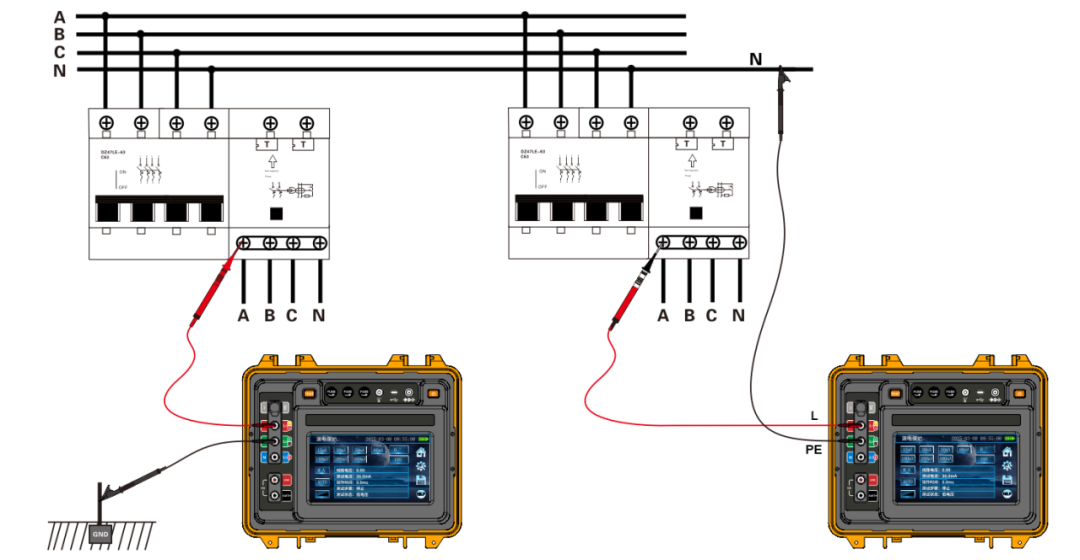

单相漏电测试接线示意图
三相漏电测试接线示意图
5、电气插座检测

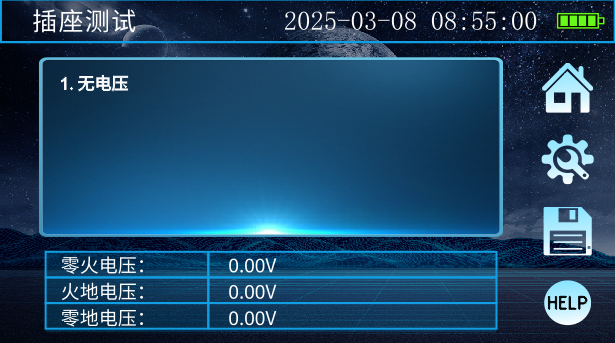

插座测试界面

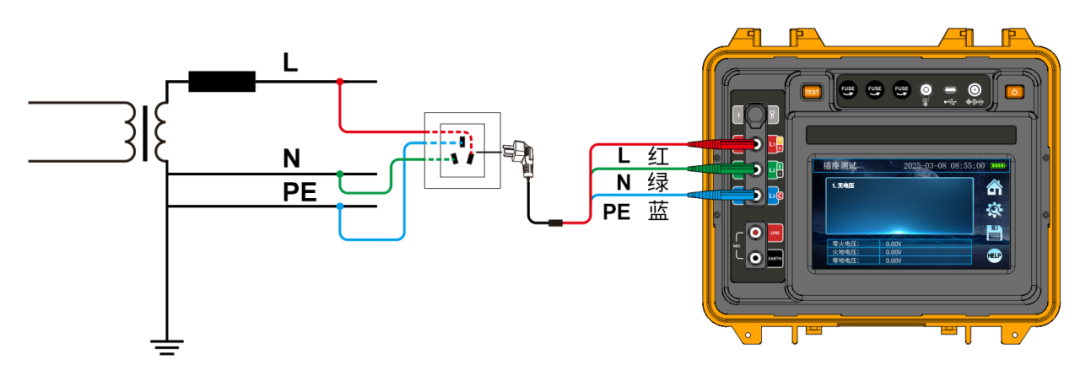

插座测试接线示意图
6、电力参数测量

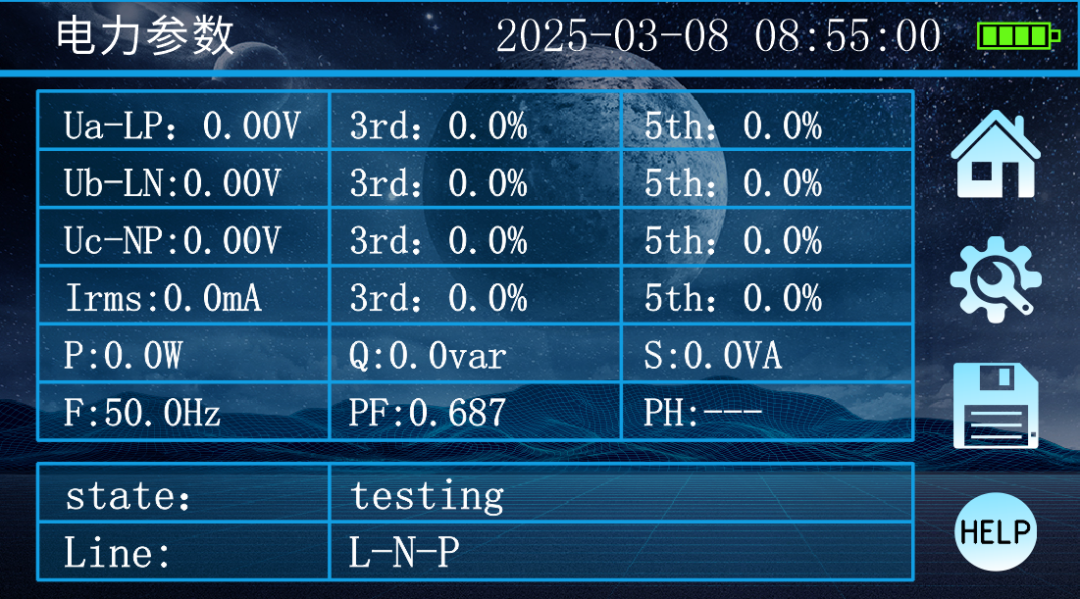

电力参数测量界面

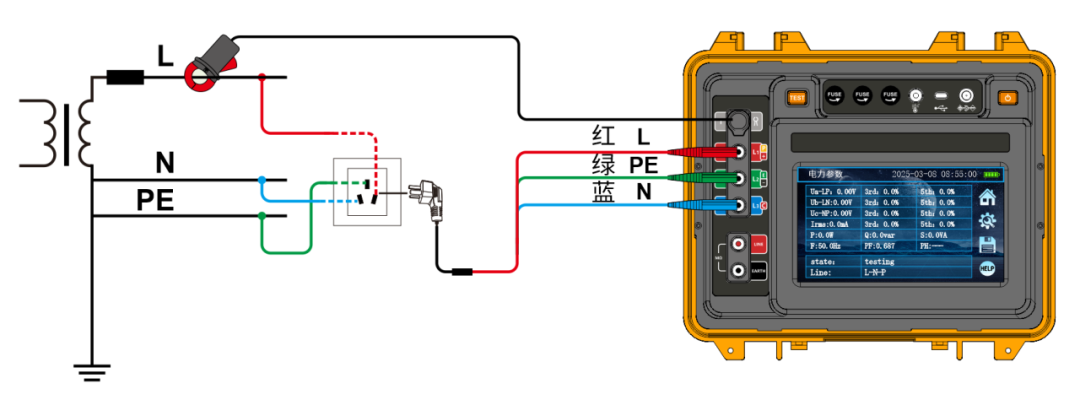

单相电力参数接线示意图

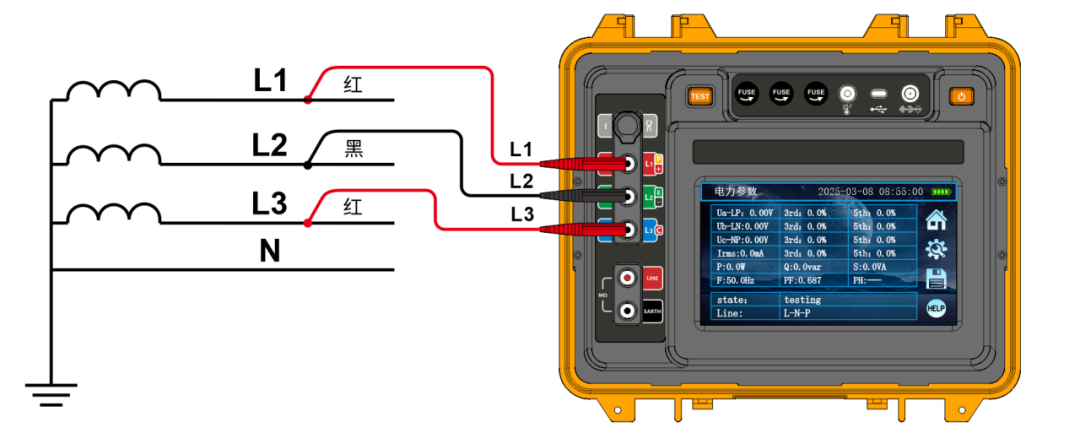

相序测试接线示意图
END
