致远仪器ZCL系列电流传感器正式上市，与ZCT系列形成精度梯度搭配，在100A至1000A电流范围内提供0.05%精度等级的测量方案，为大电流测量场合提供更多型号选择。
ZCL系列介绍
2025年7月，致远仪器推出ZCT系列高精度电流传感器，凭借0.005%的精度等级获得市场认可（了解ZCT系列 →）。
不同应用场合对测量精度的要求不同，为满足精度需求适中的大电流测量场合，致远仪器推出ZCL系列电流传感器，作为ZCT系列的互补型号，共同覆盖大电流测量场合的不同精度需求。
ZCL系列包含ZCL100、ZCL200、ZCL300、ZCL500、ZCL1000共五个型号（如图1所示），覆盖100A至1000A电流范围。

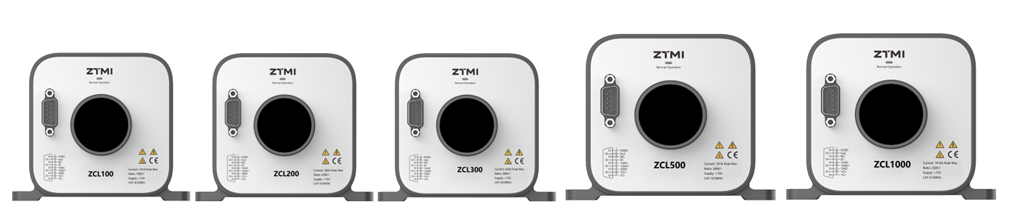

图1 ZCL系列传感器
主要技术特点
ZCL系列传感器基于零磁通闭环电流传感器技术，具备以下特点：
精度等级0.05%：线性度与准确度良好，满足产线测试、工程验证等场合的测量要求；
宽量程覆盖：五个型号覆盖100A至1000A，满足不同功率等级的测试需求；
温度稳定性好：温漂系数低，适用于工厂现场或温度波动较大的测试环境；
快速响应：宽频带设计，响应时间短，适合电机驱动、逆变器等动态负载的电流测量；
原副边隔离：隔离测量架构，保障操作安全；
抗干扰能力强：可有效抑制复杂工业现场的外部干扰，保障测量结果的准确性。

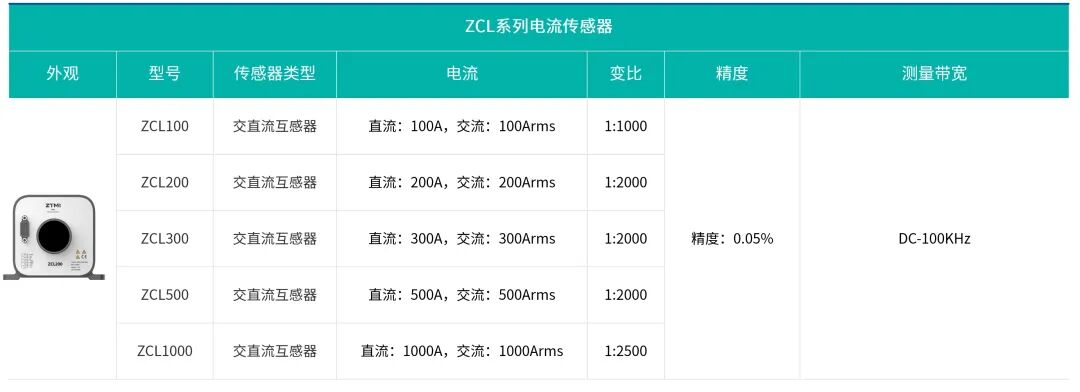

各型号详细技术参数见表1。
配件选择与使用方案
配件支持

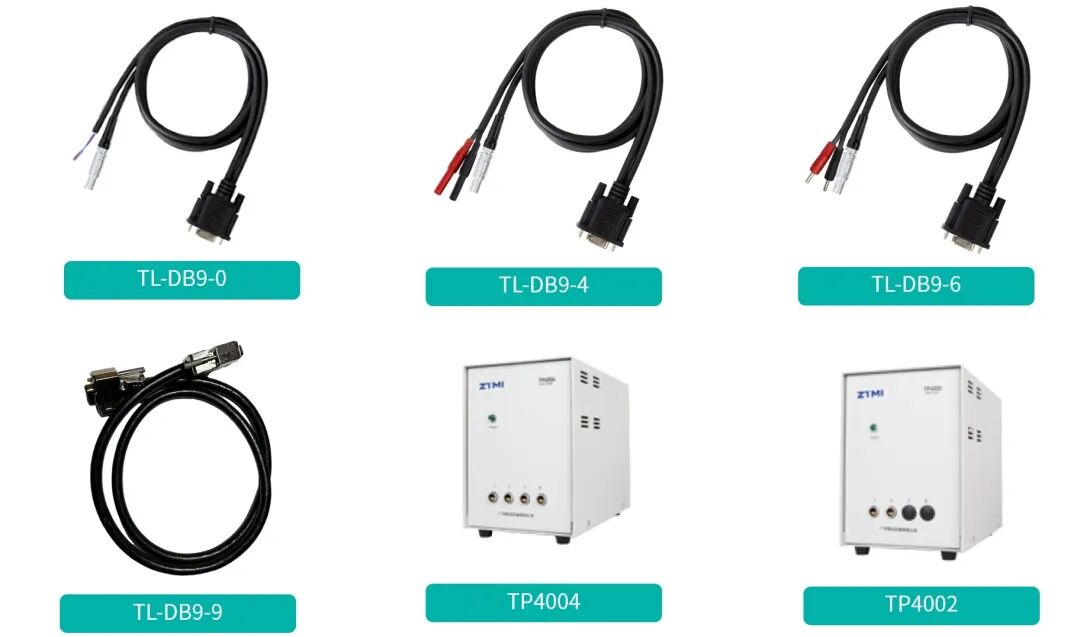

ZCL系列传感器采用标准DB9接口，使用时需要外部供电。致远仪器提供多种规格连接线缆，适应不同安装距离与现场环境需求。DB9接口管脚定义如图2所示。
图2 DB9接口管脚定义
使用场景
ZCL系列传感器主要配合功率分析仪或功率计使用，推荐与致远仪器PA系列高精度功率分析仪或PA300系列高精度功率计搭配，实现大电流高精度测量。
在供电方案上，用户可根据现场条件灵活选择：可搭配TP4002/TP4004电源箱为传感器独立供电。
同时针对现场部署便捷性需求，致远仪器两款仪器支持直接为ZCL系列传感器供电，无需额外配置电源箱，减少设备数量，降低接线复杂度：
PA5000H功率分析仪：配套DB9板卡内置供电输出；
PA333H-2K功率计：内置供电输出接口。

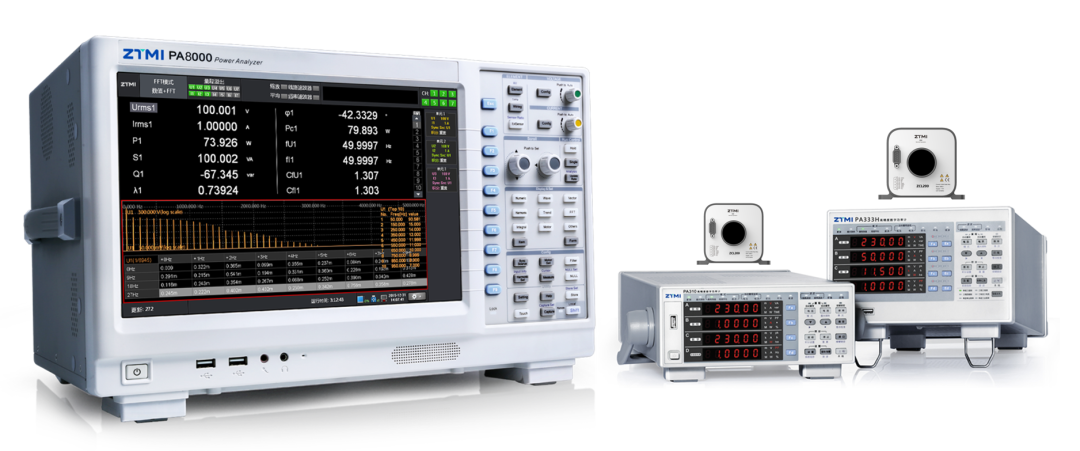

图3 ZCL系列使用场景
